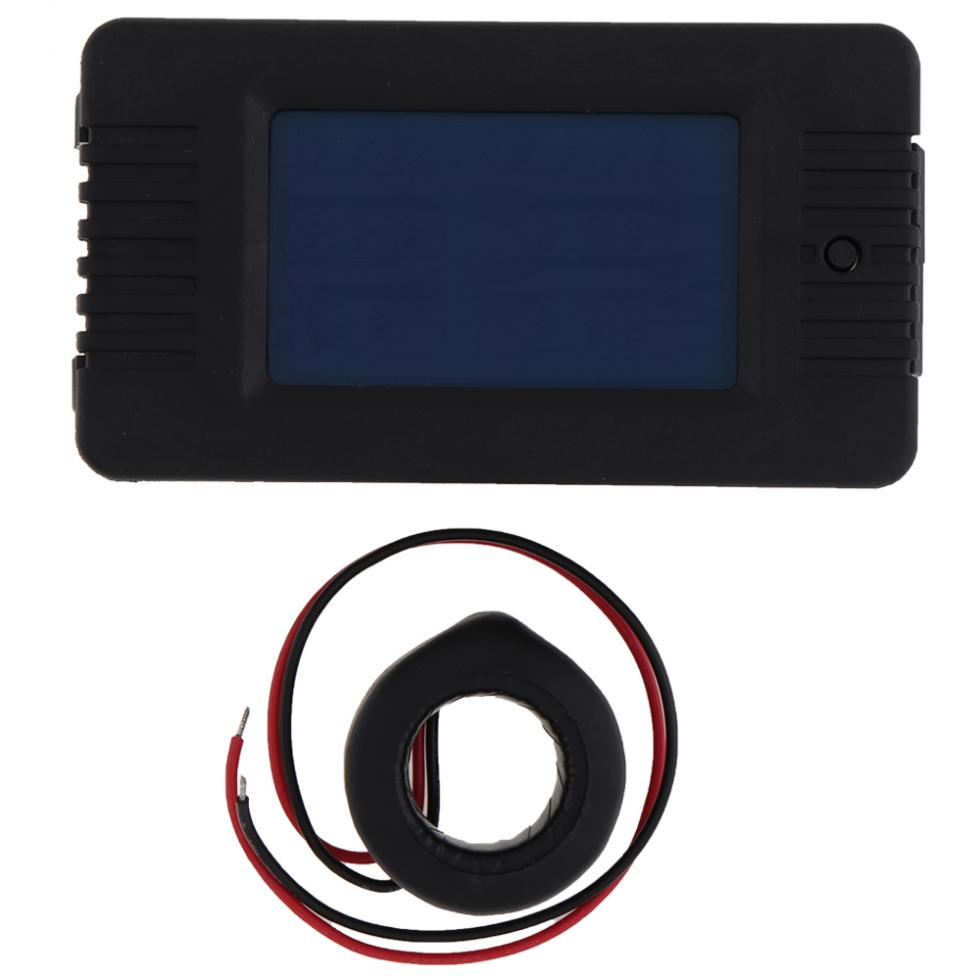

AC 6in1 220V 100A Однофазная цифровая панель Ампер Вольт Измеритель тока Ватт кВтч Измеритель коэффициента мощности

Отображать только тип: цифровой Класс точности: 1,0 градуса Рабочая температура: -10-60 градусов Номер модели:PZEM-022 Напряжение питания: AC80-260VDIY Поставки:Электрические Диапазон тока: 0-100A Мощность: 0-22000 Вт Энергия: 0-9999.99kwh подсветка:синий Сертификат: CE, FCC Диапазон измерения напряжения: 80-260 В Дисплей: LCDАксессуар: катушка CT

A.Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия, частота, коэффициент мощности)

2. Перегрузка функции будильника (над мощность порога сигнализации, подсветка и питания мигает тревоги).

3. мощность порога сигнализации заданной функции (можно установить мощность порога сигнализации).

4. Энергию можно сбросить с помощью ключа.

5. Храните данные когда сила выкл.

6. Большой экран ЖК-дисплей

7. Подсветка функция.

B.Внешний вид и функция ключа:

I. отображения интерфейса:

Интерфейс отображения является большим экраном LCD, он может отображать шесть параметров, в то же время.

II. Формат отображения:

1. power: испытательный диапазон: 0 ~ 22000 Вт

Мощность начальной меры: 0,2 Вт

формат дисплея <10 Вт: 1,00 ~ 9,99 Вт

формат дисплея <100 Вт: 10,0 ~ 99,9 Вт

формат дисплея <1000 Вт: 100 ~ 999 Вт

формат дисплея <10000 Вт: 1,00 ~ 9,90 кВт

Формат дисплея 10000 W: 10,0-22,0 кВт

2.Энергетика: испытательный диапазон: 0 ~ 999 кВтч формат дисплея <1 кВт-ч: 0 ~ 999 Втч формат дисплея <10 кВт-ч: 1,00 ~ 9,99 кВт-ч Формат дисплея 10 кВт/ч: 10-999кВт-ч

3.Напряжение: испытательный диапазон: 80 ~ 260 В

Формат отображения: 80-260V

4.Текущий: испытательный диапазон: 0 ~ 100A Пусковой ток измерения: 0.001A Формат отображения No10А:0.000-9.000A Формат отображения 10A:10.00-99.99A

5.Частота: испытательный диапазон: 45 ~ 65 Гц Формат дисплея: 45-65 Гц

6.Коэффициент мощности: испытательный диапазон: 0 ~ 1PF Формат отображения: 0.00-1.00PF

III. Ключ:

1. Управление подсветкой: Короткое нажатие клавиши, чтобы включить или выключить подсветку, подсветка имеет функцию памяти, она может сохранять состояние вкл или выкл при выключении питания.

2. Сброс энергии:

Step1: Долго енажмите клавишу в течение 5 секунд, пока не промелькнет энергетическая норма, а затем отпустите ключ.

Step2: Короткий нажатие клавиши снова, то энергетическая ценность очищается и выйти из состояния мигания сбросить.

Шаг 3: Если в течение 5 секунд не будет операции с ключом, это означает, что значение энергии не очищено и выйдет из состояния сброса.

3. Установите порог сигнала тревоги питания: Шаг1: Долгое нажатие клавиши до lcD-дисплея экрана "SET CLr", а затем отпустите ключ для входа в состояние настройки Шаг 2: Окно питания отобразит текущее значение сигнала питания и последняя цифра начинают мигать, то вы можете краткое нажатие плюс 1, когда нет работы в течение 3 секунд, он будет переключать положение цифр автоматически, метод настройки так же, как выше. Шаг 3: После завершения настройки, длительное нажатие клавиши в течение 5 секунд будет автоматически сохраняться и выходить, диапазон активного порога мощности составляет 0,0-22 кВт.

С. Меры предосторожности: 1. Этот модуль предназначен для Крытый, пожалуйста, не используйте открытый. 2. прикладной нагрузки не должен превышать номинальной мощности. 3. Порядок проводки не может быть неправильным. Параметры спецификации D. 1. Рабочее напряжение: 80 и 260VAC 2. испытательное напряжение: 80 ~ 260VAC 3. Номинальная мощность: 100A / 22000W 4. Рабочая частота: 45-65 Гц 5. точность измерения: 1.0 класса

уведомление:

Существует три типа мощности: активная мощность (P представляет / единица Вт), реактивная мощность (Q представляет / единица Var), кажущаяся мощность (S представляет / единица VA). И сила нашего продукта - это активная мощность.

Активная мощность рассчитывается как: P = U * I * cosφ, cosφ представляет собой коэффициент мощности, для чисто резистивных нагрузок (таких как лампа накаливания, нагреватель и т. д.) коэффициент мощности обычно близок к 1, для индуктивной нагрузки и емкостной нагрузки коэффициент мощности составляет от 0 до 1; поэтому при тестировании чисто резистивной нагрузки мощность (P) по существу равна или близка к U * I; но при тестировании индуктивных или емкостных нагрузок (таких как холодильники, стиральные машины, телевизоры, компьютеры и т. д.), P Вес упаковки: 106,5 г / 3,76 унции Размеры упаковки (L * W * H): 110 * 70 * 35 мм / 4,33 * 2,76 * 1,38 дюйма Розничная упаковка: Да, общее поле

Товарная накладная: 1 x метр
