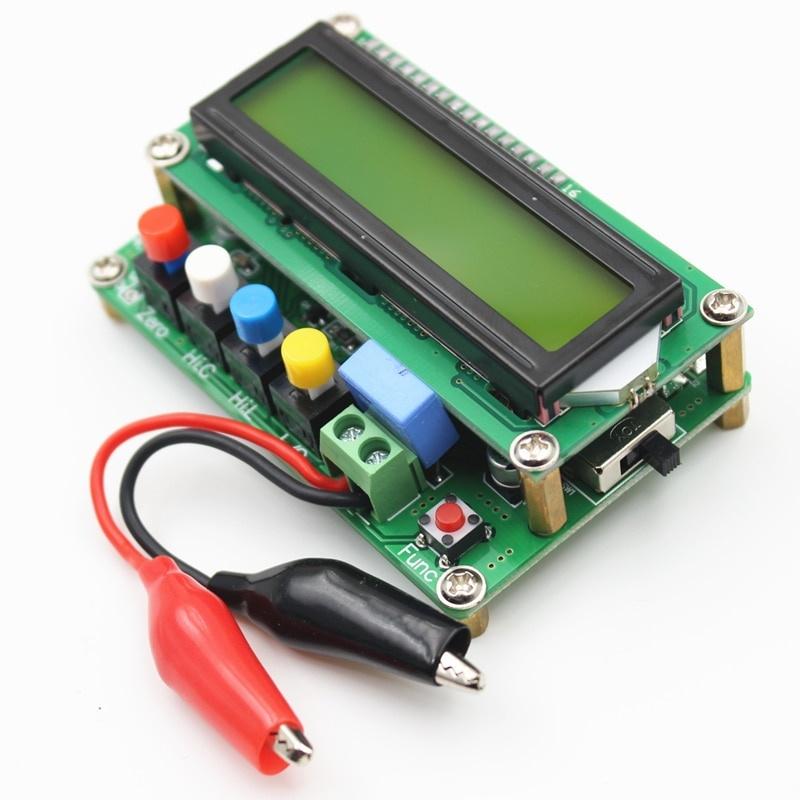

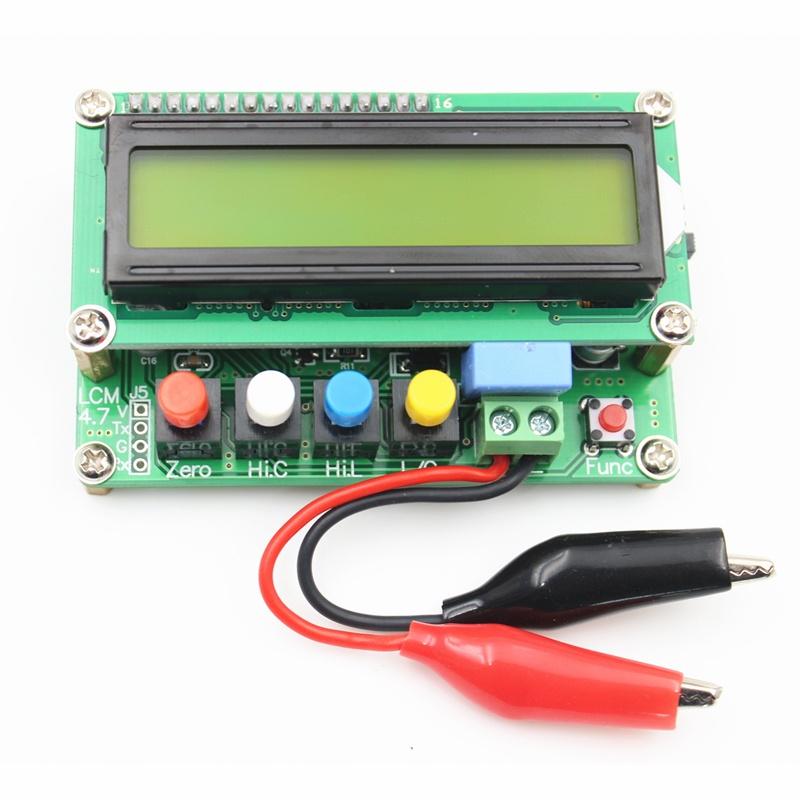

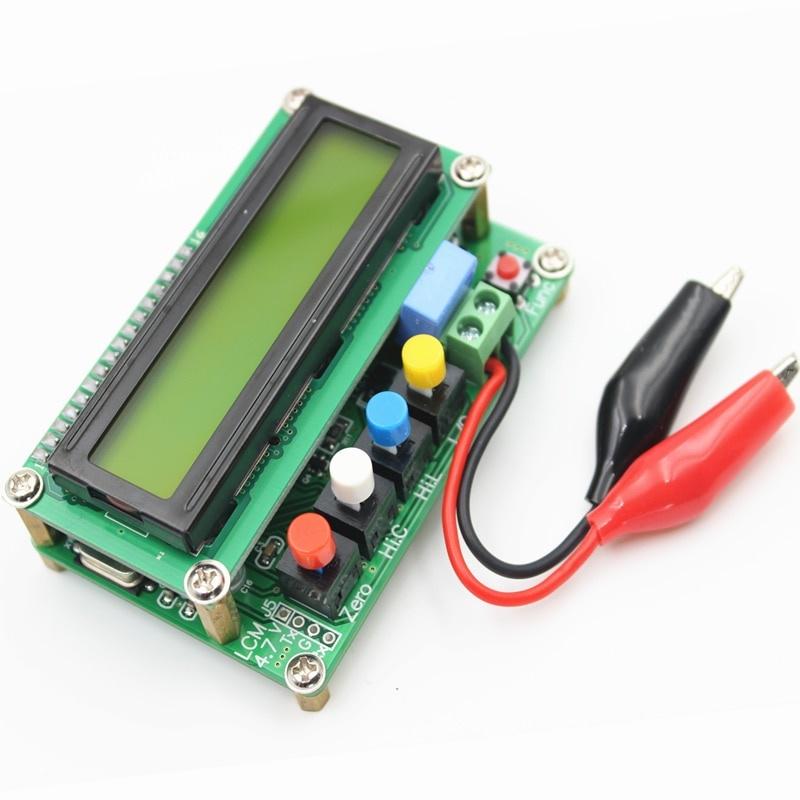

Цифровой ЖК-метр емкости, таблица индуктивности, тестер LC, измеритель частоты 1 пФ-100 мФ 1uH-100H LC100-A + тестовый зажим

LC100-A тип является полнофункциональным добавил 1uF-100mF электролитный конденсатор испытательной функции, в дополнение к основным три киоска, все киоски являются авторанинга.

Данное изделие имеет абсолютное преимущество в малой стоимости испытаний по отношению к продажам готовой продукции на рынке индуктивности измерителя емкости (например, серии 6243) является точностью и минимальным разрешением, а гибкая онлайн-калибровка всегда может поддерживать точность измерений. Прибор не использует никакой регулировки потенциометра, параметры калибровки полностью сохраняются в микроконтроллере FLASH внутреннее энергопотребление не теряется, чем потенциометр методы калибровки точно.

Основные технические показатели LC100-A:

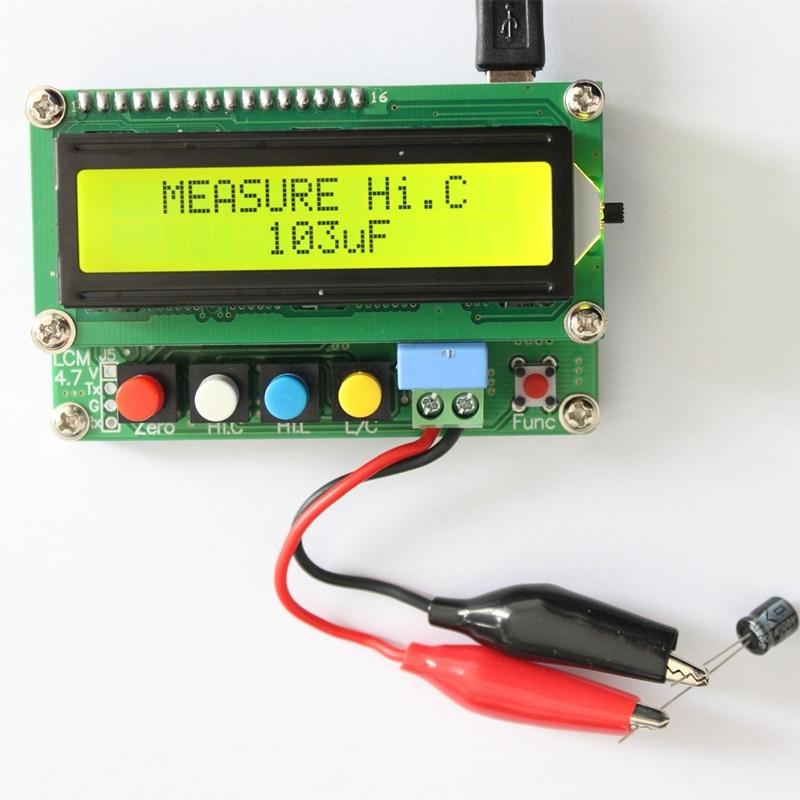

Точность измерения: 1% Диапазон измерения емки: 0.01pF-10uF Минимальное разрешение: 0.01pF Диапазон индукции: 0.001uH-100mH Минимальное разрешение: 0.001uH Большой диапазон измерений индукции: 0.001mH-100H Минимальное разрешение: 0.001mH Большой диапазон измерения емкостя: 1uF-100mF Минимальное разрешение: 0.01uF Частота испытаний: конденсаторы, индукторов файл около 500 кГц, большой индукции около 500 Гц Может отображать текущее тестовое значение частоты Эффективные цифры отображения: 4 Дисплей: 1602 LCD Блок питания: интерфейс miniUSB для питания или 5V питания SMD пайки компонентов, стабильный и надежный 1) LC100-A joined the the large capacitor 1uF-100mF measurement, the following figure is a measure of six large capacitor 4700uF capacitor in parallel measured 28.7mF, equivalent to a capacitor 4.78mF, 28.7mF capacity is beyond ordinary capacitor the range of the таблице, испытательный полигон прибора сразу до 100 mF!

2) в небольшой емки, небольшие индукторов и большой индуктивный тест, LC100-A и LC100-S то же самое, следующие LC100-S в качестве примера:

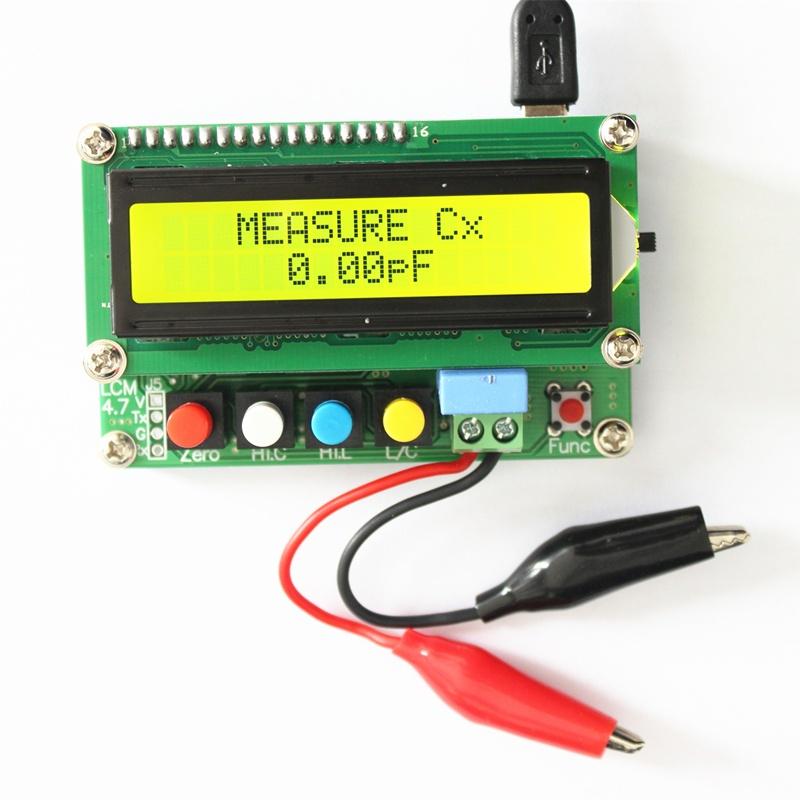

а) Следующая картина является примером измерения небольшой емкости можно увидеть на картинке, разрешение было достигнуто 0.01pF, вы должны обратить внимание на влияние тестового клипа, для поддержания тестового клипа без доступа capacitance нормализованы 0, а затем как можно больше для поддержания относительного положения теста клип в конденсатор неизменным неизменным , это то же самое для тестирования малых индуцирования.

б) Следующие фотографии являются примерами измерения малых индукции видеть с картинки, около 4 свою очередь, полые результаты испытаний провода катушки 0.058uH, этот результат эквивалентен 58nH для 6243 класс инструмента является абсолютно необнаруживаемым индуктивным Преимущество это также инструмент.

в) Третья картина является мерой 0.22uF безопасности конденсатор, цифры очень стабильные результаты измерения, здесь, чтобы дать вам подсказку, если вы используете результаты испытаний избиение очень мощный, что эта стабильность конденсатора является бедным или бедных высокочастотных характеристик, и хороший емкостный дисплей результаты очень стабильны.

г) Четвертая картина зрения зрения измерения частоты индукции тест, текущее использование, нажмите черную кнопку при измерении индукции, конденсационность тест может также использовать тот же метод для просмотра.

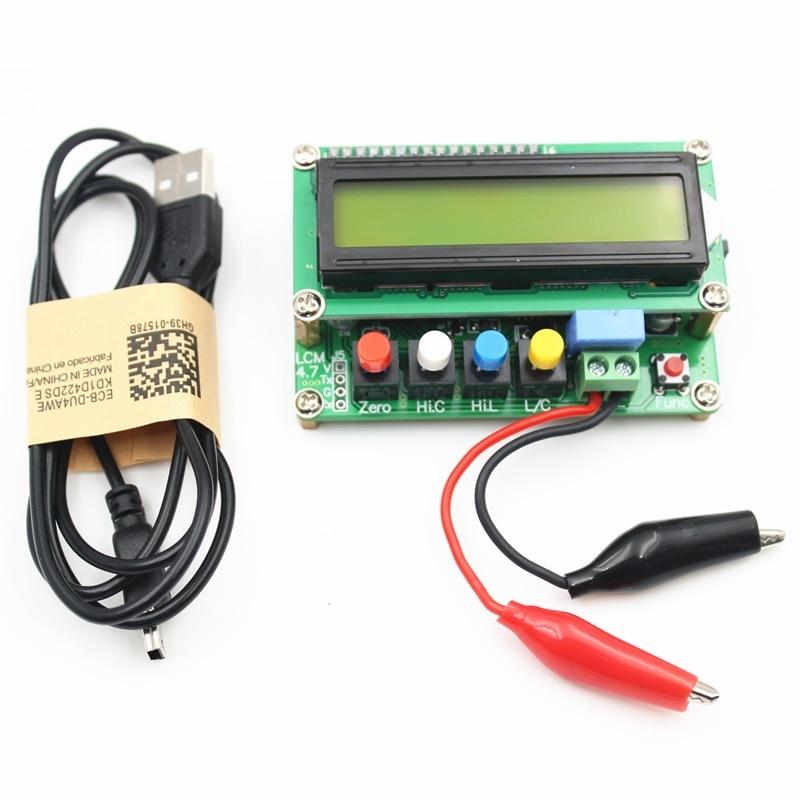

Содержание пакета

1 x LC100-A индуктора конденсатор таблицы 1 х мини USB кабель
