ФУНКЦИИ:
Радиосхема типа YFM-2 очень проста.
Общее количество компонентов не превышает 19.
Хотя количество компонентов не велико, оно включает в себя два типа компонентов: SMD и DIP, которые подходят для новичков и друзей, которые хотят попрактиковаться в пайке SMD-компонентов.
1 больше, чем . Встроенный цифровой автоматический контроль усиления (АГС) схема
2 больше, чем . Поддержка глобального диапазона частот 76-108 МГц
3 больше, чем . РУЧНАЯ СВАРКА DIY
4 больше, чем . Простота и простота в эксплуатации
5 больше, чем . Поддержка функции радиопамяти
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал: Металл и пластик
Размер:56.2*30мм
цвет: зеленый
Параметр:
1 больше, чем . Название элемента: КОМПЛЕКТ МОДУЛЕЙ FM-стерео радио DIY
2 больше, чем . Режим элемента:ЮФМ-2
3 больше, чем . Рабочее напряжение:3 В постоянного тока
4 больше, чем . Текущая работа:19мА
5 больше, чем . Частота работы:76-108МГц
6 больше, чем . Выходное сопротивление:32 Ом
7 больше, чем . Рабочая температура:-40 по Цельсию ~ 85 по Цельсию
8 больше, чем . Влажность при работе:0%~95% относительной влажности
9 больше, чем . Размер(Установлено):57 * 32 * 20 мм
Применимый:
1 больше, чем . Обучение навыкам сварки
2 больше, чем . Студенческая школа
3 больше, чем . Производство DIY
4 больше, чем . Проектирование
5 больше, чем . Электронный конкурс
6 больше, чем . Дипломный дизайн
7 больше, чем . Коллекция ремесел
8 больше, чем . Украшение дома
9 больше, чем . Сувенирная коллекция
Советы по установке:
1 больше, чем . Пользователю необходимо сначала подготовить сварочный инструмент.
2 больше, чем . Пожалуйста, будьте терпеливы до тех пор, пока установка не будет завершена.
3 больше, чем . Пакет представляет собой комплект DIY. Он должен быть завершен установкой пользователем.
4 больше, чем . Паяльник долго не может касаться компонентов(1.0 секунда), в противном случае это повредит компоненты.
5 больше, чем . Обратите внимание на положительные и отрицательные стороны компонентов.
6 больше, чем . Строго запрещают короткое замыкание.
7 больше, чем . Устанавливайте сложные компоненты предпочтительно.
8 больше, чем . Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.
9 больше, чем . Настоятельно рекомендуется прочитать инструкцию по установке перед началом установки!!!
Шаги установки(Пожалуйста, будьте терпеливы при установке!!!):
1 больше, чем . Шаг 1: Установите 1шт SOP-16 RDA5807PF на U1. На одном углу ИС есть точка, а на печатной плате есть прямоугольная подушка, на которой можно разместить Pin1 IC. Эти две метки соответствуют друг другу и используются для указания направления установки ИС.
2 больше, чем . Шаг 2: Установите резистор 1шт 30K Ом на R1.
3 больше, чем . Шаг 3: Установите индуктор 1шт 0.1uH на L1.
4 больше, чем . Шаг 4: Установите индуктор 2шт 1uH на L2,L3.
5 больше, чем . Шаг 5: Установите 1шт 32.768kHz Crystal Oscillator на Y1.
6 больше, чем . Шаг 6: Установите 1шт 24pF керамический конденсатор на C1.
7 больше, чем . Шаг 7: Установка 1шт 0.01pF(103) Керамический конденсатор при C2.
8 больше, чем . Шаг 8: Установить 1шт 0.022pF(223) Керамический конденсатор при C3.
9 больше, чем . Шаг 9: Установите 5шт 6 * 6 * 5 мм переключатель на S1-S5.
10 больше, чем . Шаг 10: Установите 1шт 100uF 16V электролитический конденсатор на C4,C5. Пожалуйста, обратите внимание на положительный и отрицательный полюса. Более короткий штифт является отрицательным полюсом.
11 больше, чем . Шаг 11: Установите 1шт 3,5 мм аудио разъем на J1.

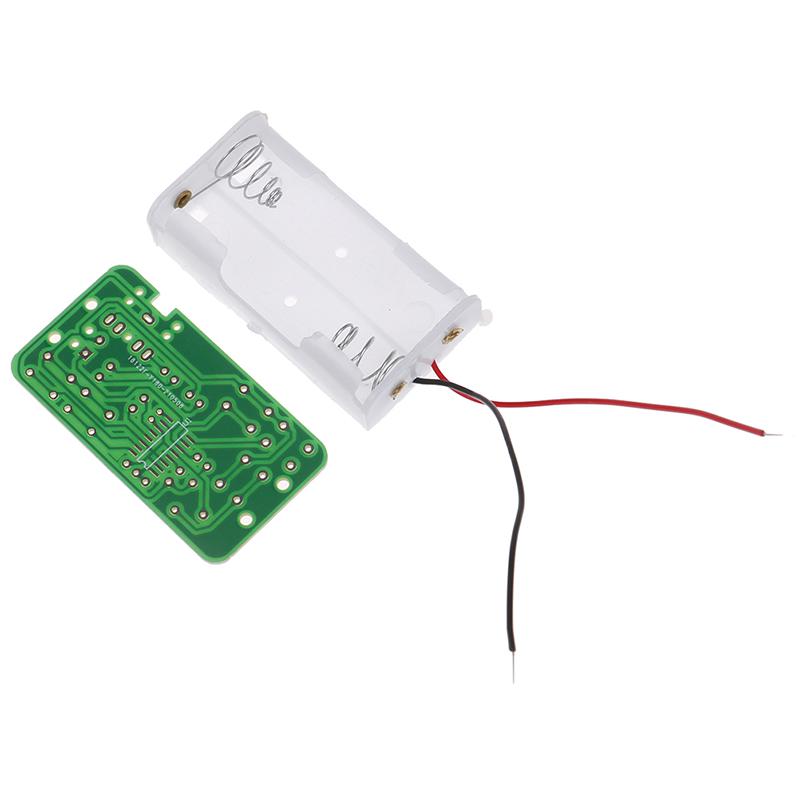

12 больше, чем . Шаг 12: Подключите батарейный отсек. Обратите внимание на положительное и отрицательное.
13 больше, чем . Шаг 13: Используйте кабельную стяжку для крепления батарейного отсека.
14 больше, чем . Шаг 14: Подключитесь к источнику питания и наслаждайтесь эффектом.
уведомление: Пожалуйста, не используйте батарею 18650, если нет, это повредит предмет.
СОДЕРЖАНИЕ ПАКЕТА: 1 комплект
ПОЖАЛУЙСТА ОТМЕТЬТЕ:
1. Из-за ручных измерений, пожалуйста, позвольте небольшим отклонениям измерения.Спасибо за ваше понимание!
2. Из-за различных эффектов отображения и освещения фактический цвет элемента может немного отличаться от цвета, отображаемого на картинке.
