уведомление: Пожалуйста, не делайте't использовать батарею 18650, если нет, это повредит предмет.
Описание:

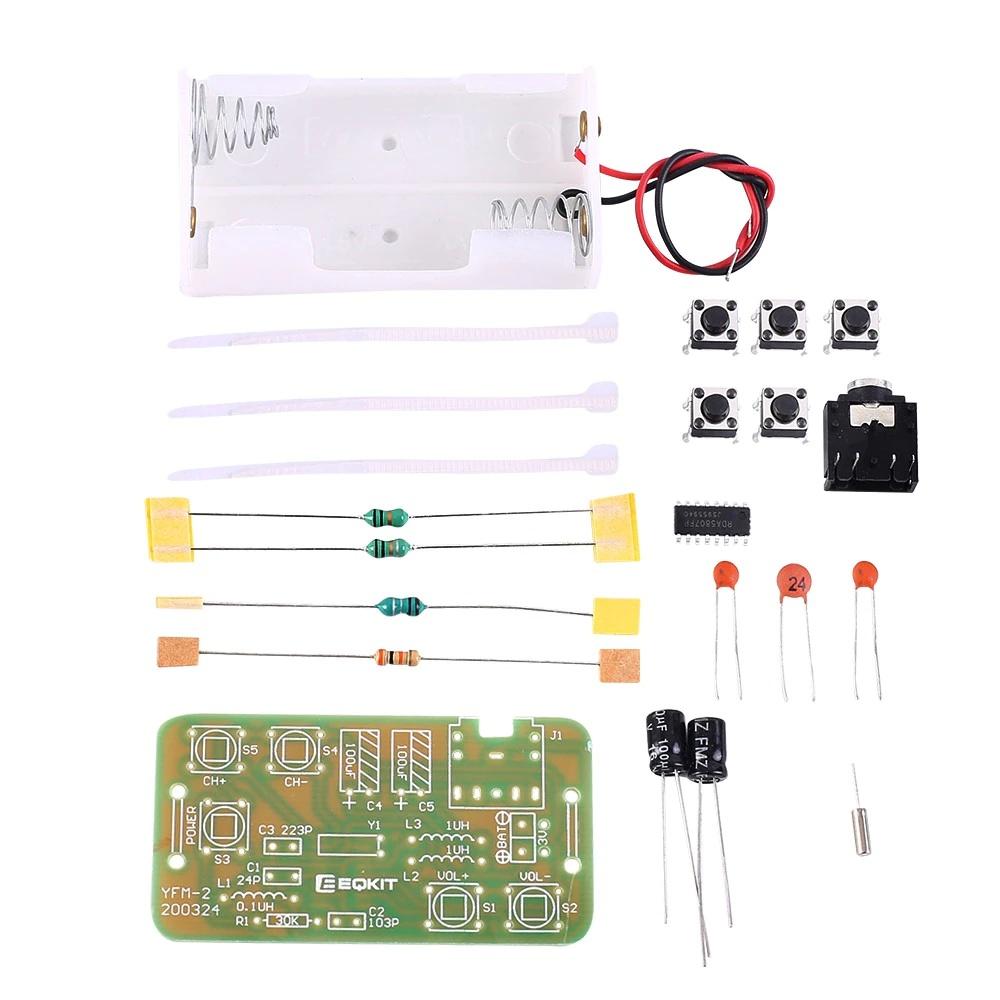

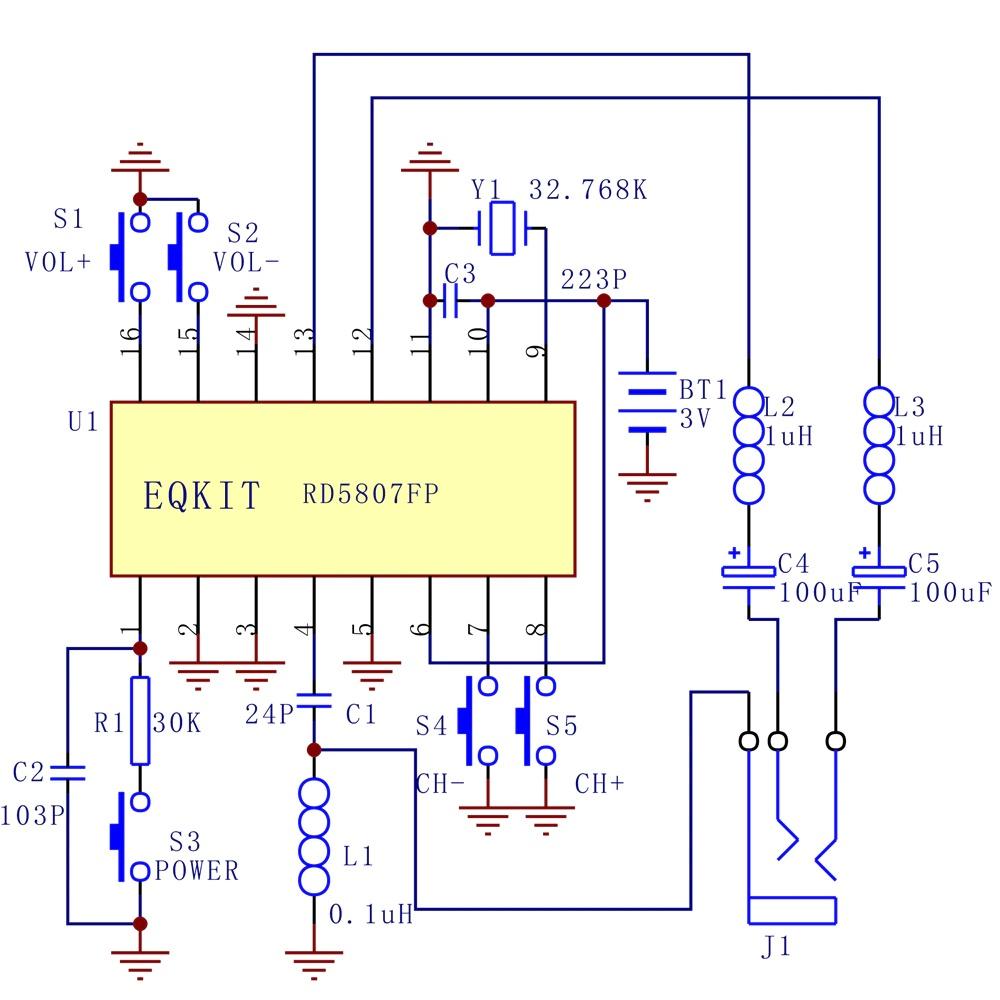

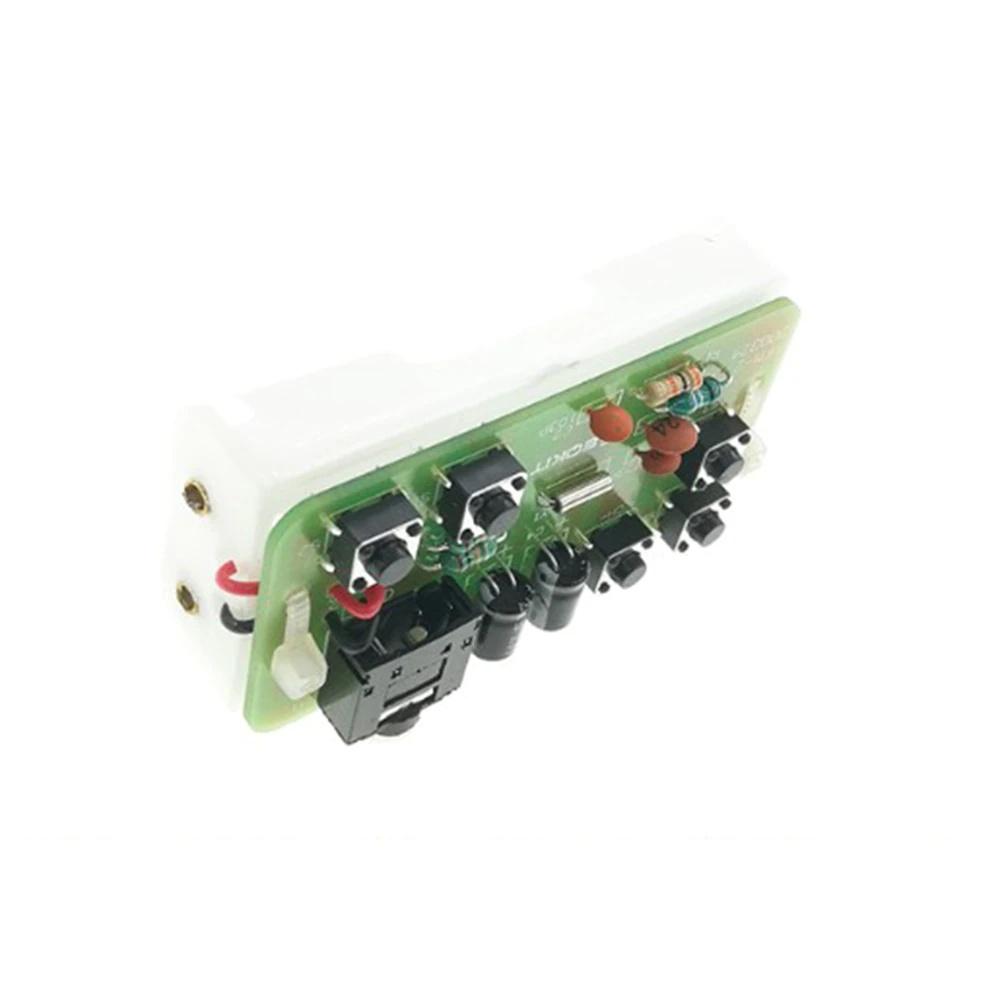

- Радиосхема типа YFM-2 очень проста.
- Общее количество компонентов не превышает 19.
- Хотя количество компонентов не велико, оно включает в себя два типа компонентов: SMD и DIP, которые подходят для новичков и друзей, которые хотят попрактиковаться в пайке SMD-компонентов.
Характеристики:
1>;.Встроенный цифровой автоматический контроль усиления (АГС) схема
2>;.Поддержка глобальной частотной полосы 76-108Мгц
3>;.РУЧНАЯ СВАРКА DIY
4>;.Простота и простота в эксплуатации
5>;.Поддержка функции радиопамяти
Параметр:
1>;.Название предмета: КОМПЛЕКТ МОДУЛЕЙ FM-стерео радио DIY
2>;.Режим элемента:ЮФМ-2
3>;.Рабочее напряжение:3 В постоянного тока
4>;.Текущая работа:19мА
5>;.Частота работы:76-108МГц
6>;.Выходное сопротивление:32 Ом
7>;.Рабочая температура:-40℃~85℃
8>;.Влажность при работе:0%~95% относительной влажности

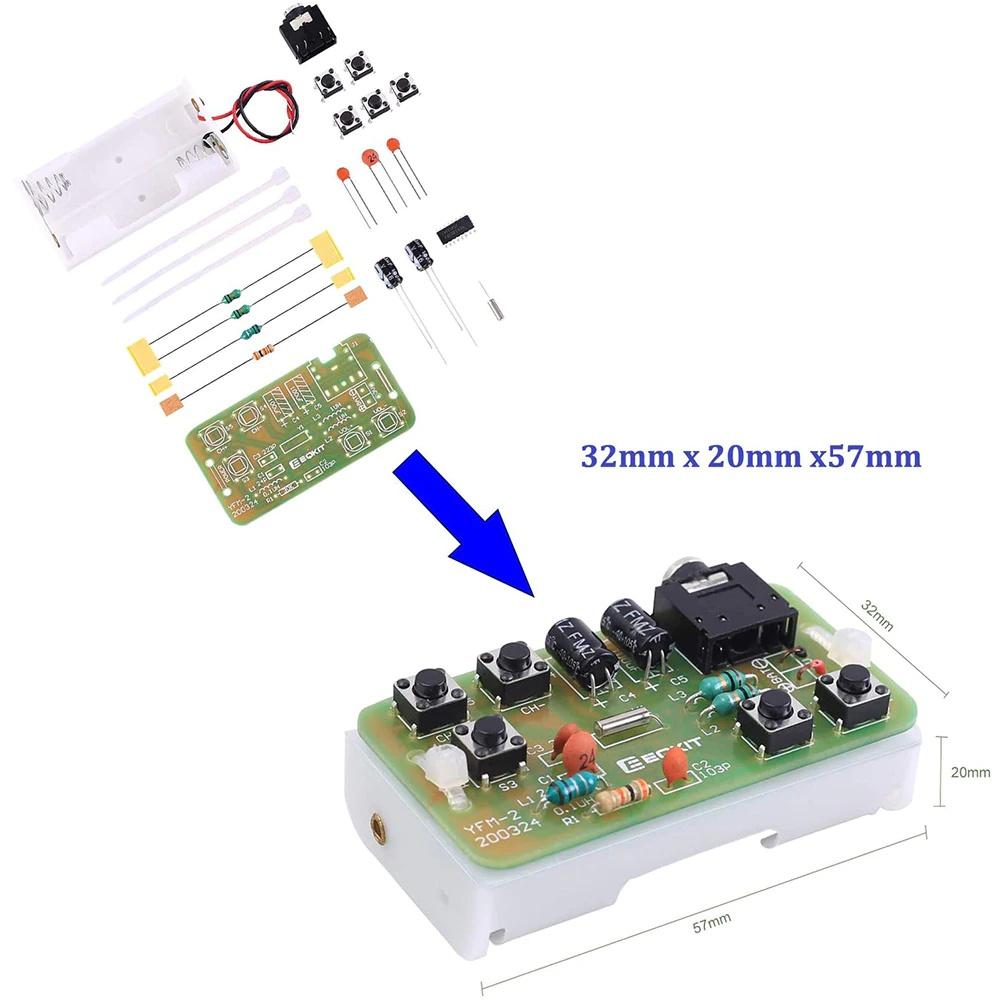

9>;.Размер(Установлено):57 * 32 * 20 мм
Применимый:
1>;.Обучение навыкам сварки
2>;.Студенческая школа
3>;.Производство DIY
4>;.Проектирование
5>;.Электронный конкурс
6>;.Дипломный дизайн
7>;.Коллекция ремесел
8>;.Украшение дома
9>;.Сувенирная коллекция
Советы по установке:
1>;.Пользователю необходимо сначала подготовить сварочный инструмент.
2>;.Пожалуйста, будьте терпеливы до тех пор, пока установка не будет завершена.
3>;.Пакет представляет собой комплект DIY. Он должен быть завершен установкой пользователем.
4>;.Паяльник can't прикасаться к компонентам в течение длительного времени(1.0 секунда), в противном случае это повредит компоненты.
5>;.Обратите внимание на положительные и отрицательные стороны компонентов.
6>;.Строго запрещают короткое замыкание.
7>;.Устанавливайте сложные компоненты предпочтительно.
8>;.Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.
9>;.Настоятельно рекомендуется прочитать инструкцию по установке перед началом установки!!!

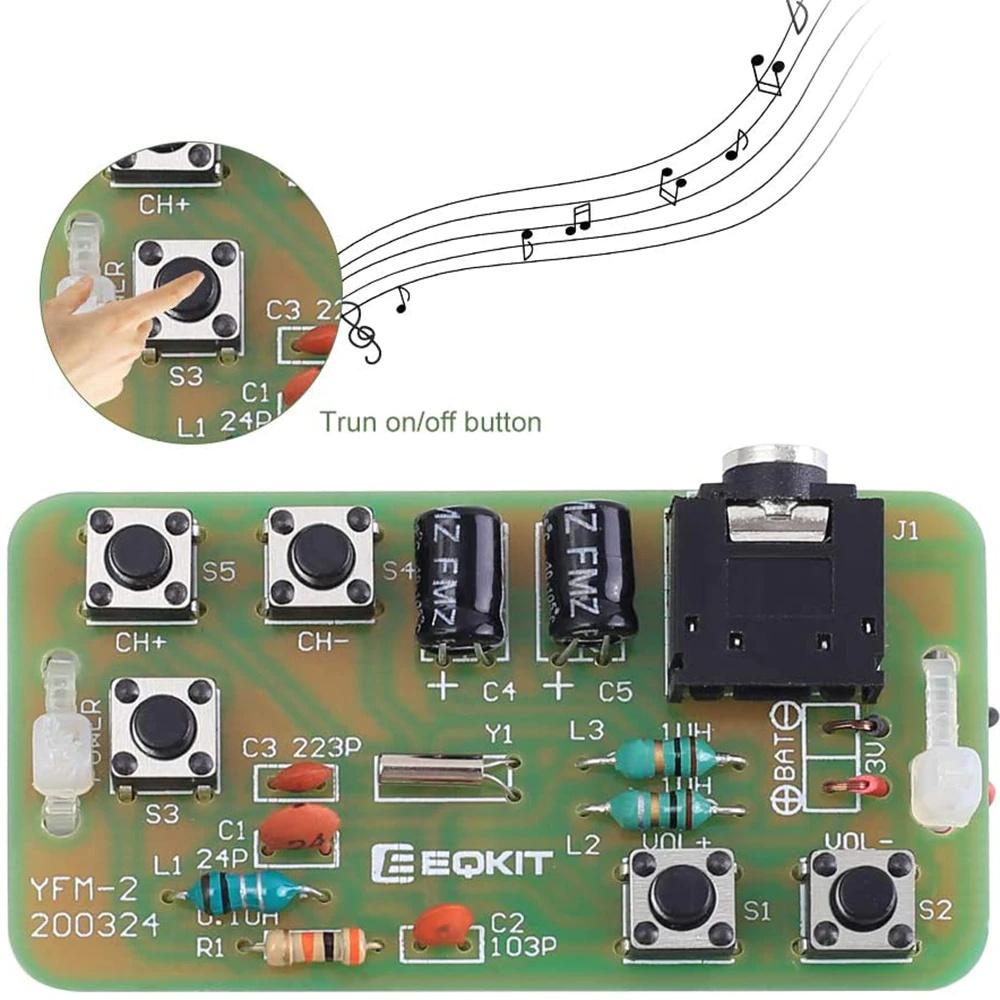

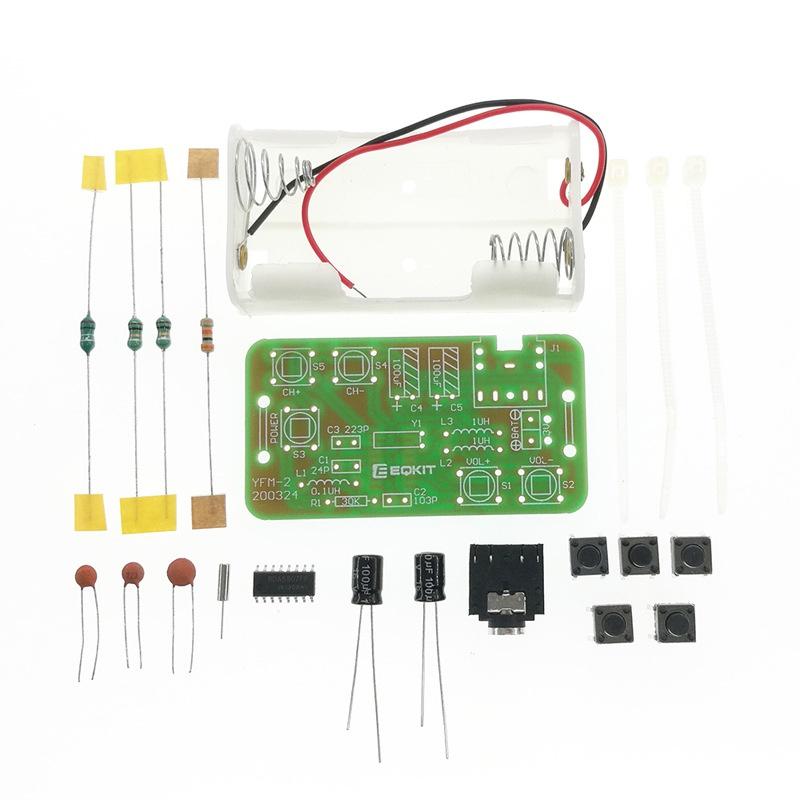

Шаги установки(Пожалуйста, будьте терпеливы при установке!!!):

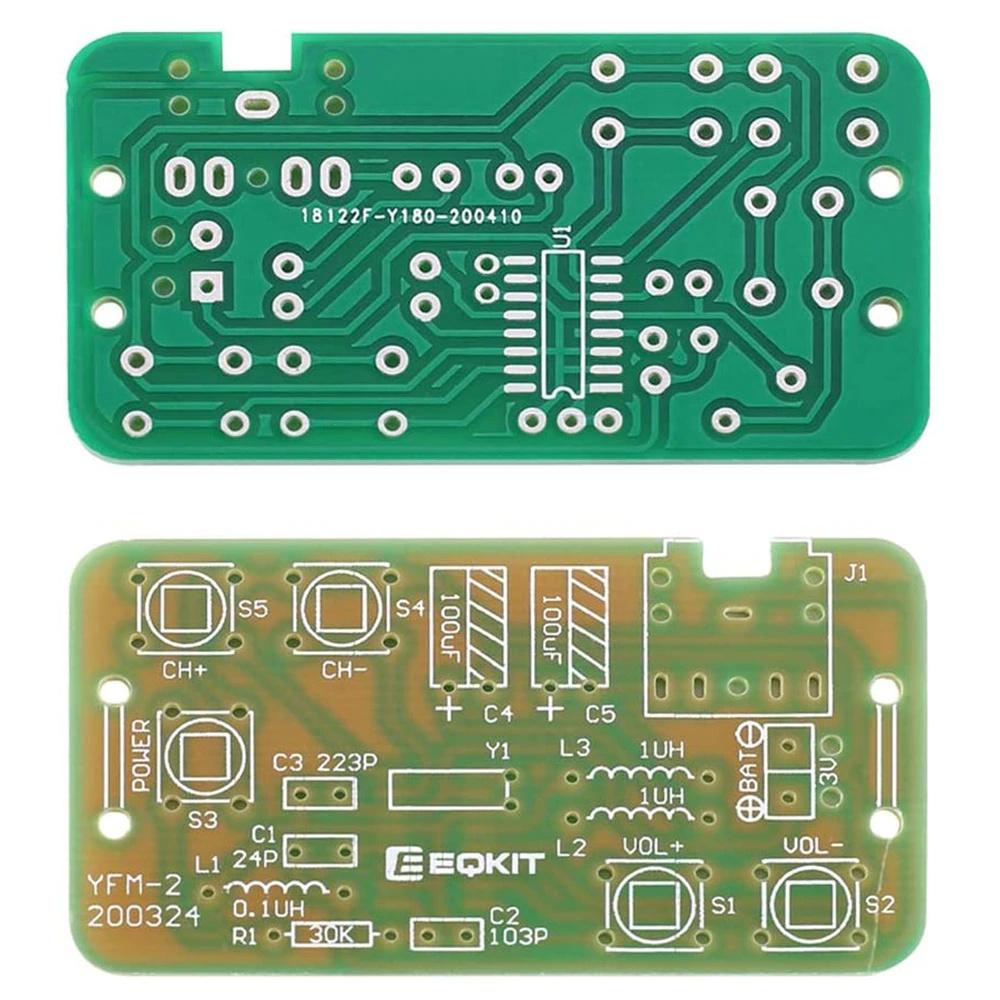

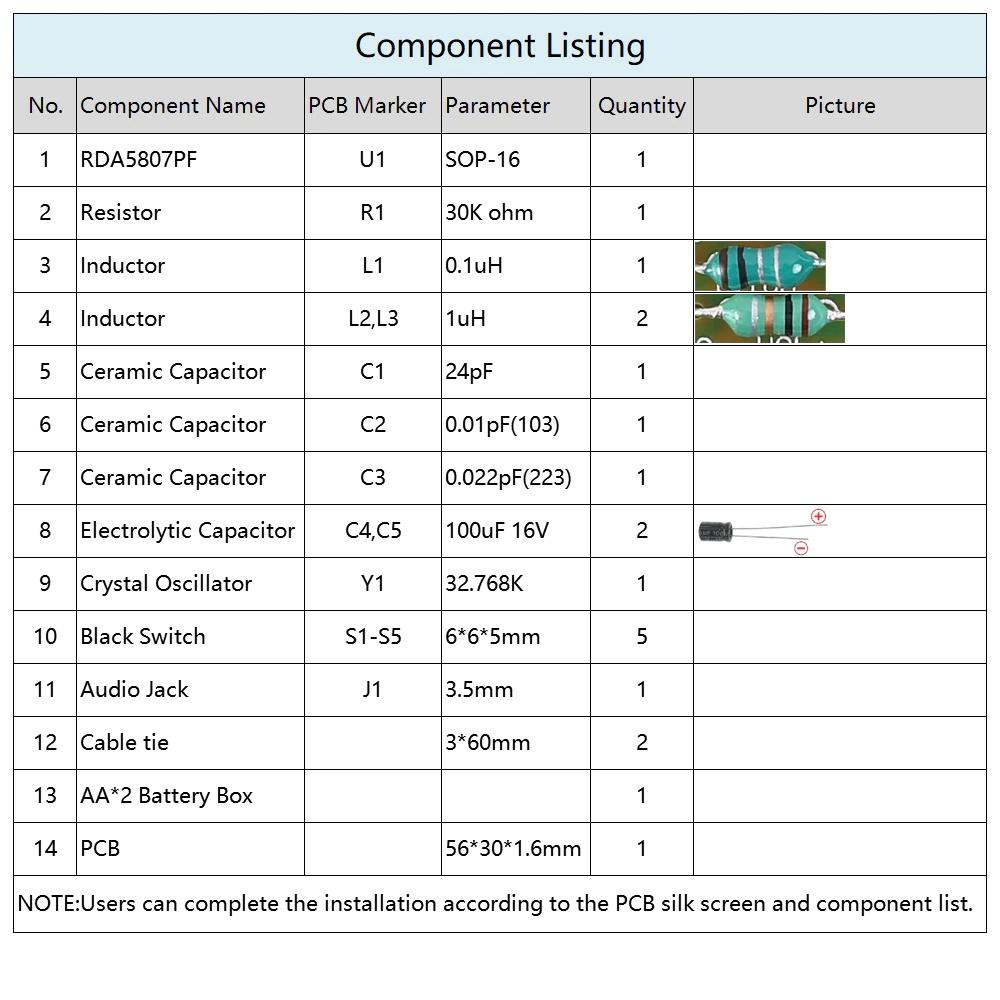

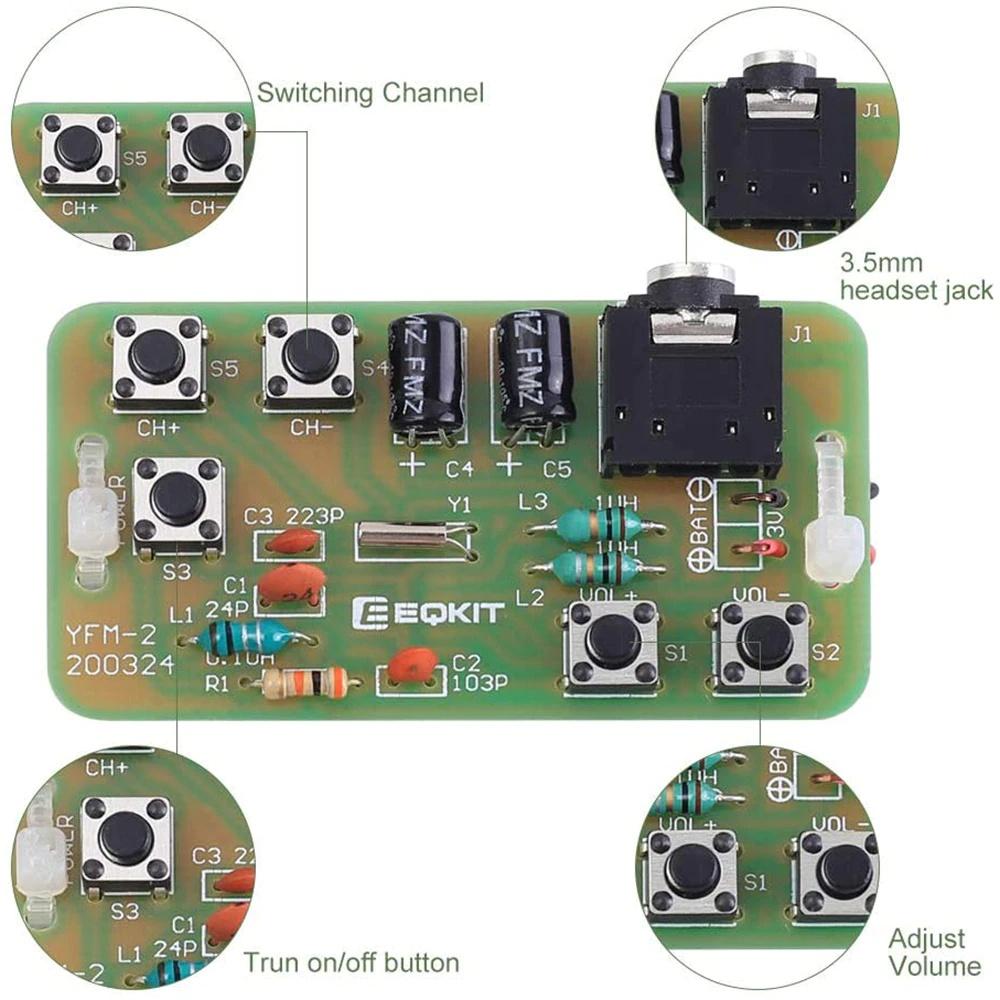

1>;.Шаг 1: Установите 1шт SOP-16 RDA5807PF на U1. На одном углу ИС есть точка, а на печатной плате есть прямоугольная подушка, на которой можно разместить Pin1 IC. Эти две метки соответствуют друг другу и используются для указания направления установки ИС.
2>;.Шаг 2: Установите резистор 1шт 30K Ом на R1.
3>;.Шаг 3: Установите индуктор 1шт 0.1uH на L1.
4>;.Шаг 4: Установите индуктор 2шт 1uH на L2,L3.
5>;.Шаг 5: Установите 1шт 32.768kHz Crystal Oscillator на Y1.
6>;.Шаг 6: Установите 1шт 24pF керамический конденсатор на C1.
7>;.Шаг 7: Установка 1шт 0.01pF(103) Керамический конденсатор при C2.
8>;.Шаг 8: Установить 1шт 0.022pF(223) Керамический конденсатор при C3.
9>;.Шаг 9: Установите 5шт 6 * 6 * 5 мм переключатель на S1-S5.
10>;.Шаг 10: Установите 1шт 100uF 16V электролитический конденсатор на C4,C5. Пожалуйста, обратите внимание на положительный и отрицательный полюса. Более короткий штифт является отрицательным полюсом.
11>;.Шаг 11: Установите 1шт 3,5 мм аудио разъем на J1.
12>;.Шаг 12: Подключите батарейный отсек. Обратите внимание на положительное и отрицательное.
13>;.Шаг 13: Используйте кабельную стяжку для крепления батарейного отсека.
14>;.Шаг 14: Подключитесь к источнику питания и наслаждайтесь эффектом.
