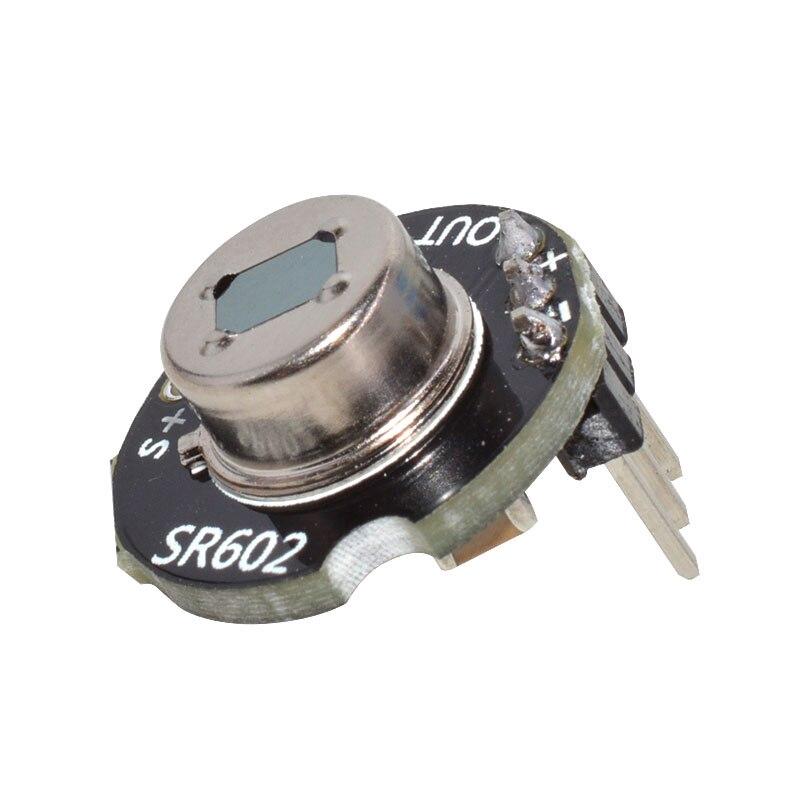

Мини-SR602 модуль детектора движения пироэлектрический инфракрасный PIR комплект сенсорный переключатель кронштейн для Arduino

Характеристики:

Этот модуль имеет высокую чувствительность, быстрый отклик, небольшое статическое энергопотребление, небольшой размер, прост в установке. Он может использоваться для индукционных ламп человеческого тела, сигнализации, безопасности, контроля доступа по требованию, сельского и лесного горного автоматического оборудования и т. Д.

Характеристики:

Пироэлектрический модуль инфракрасного датчика человеческого тела, модель: СР-602

Расстояние срабатывания: до 5 метров; рекомендуется 0-3,5М.

Выход: высокий уровень, H=3.3V, L=0V

Источник питания постоянного тока: 3.3В-15В

Ток покоя: 20уА

Ключевые моменты:

1. Высокий уровень времени выхода этого продукта регулируется, от 2,5 секунд до 1 часа, по умолчанию настройка времени вывода 2,5 секунды, и вы можете изменить один чип резистора, если вам нужно его изменить.. Пожалуйста, прочитайте следующую форму для значения сопротивления, соответствующего типичному времени задержки.

2. Время блокировки составляет 2 секунды, не регулируется.

3. Фабрика определяется как повторяемый триггер и не может быть изменена.

4. Напряжение питания этого модуля составляет от 3,3 В до 15 В, а предельное напряжение от 2,8 В до 18 В.

5. Синхронизация выхода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем низкий уровень, переход в режим ожидания. Если время задержки изменено, то время, когда модуль выходит на высокий уровень после включения питания, соответственно увеличится, что можно понимать как время запуска после перехода в нормальное рабочее состояние после увеличения электроэнергии.

6. После установки светочувствительного элемента он не работает днем, работает ночью, не содержит светочувствительных компонентов, работает весь день. Считается, что здесь не установлен светочувствительный элемент.

7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника излучения источника тепла (выход воздуха / прямые солнечные лучи)

8. Чувствительность этого модуля регулируется, и вам нужно изменить чип резистор. Пожалуйста, ознакомьтесь с соответствующей таблицей ниже для получения подробной информации.

9. При пайке обычным паяльником 220В перед сваркой необходимо отсоединить блок питания. Рекомендуется использовать паяльник низкого напряжения 24В, например бытовой белый свет 936.

10. Если вы следуете за MCU и подключаете лампу, пожалуйста, прочитайте справочную схему на рисунке.
