ЗАМЕТИЛ: Версия SPI ELRS Crux35/Crux35 HDZERO/Crux35 HD снята с производства. Версия ELRS V2 поставляется с полетным контроллером CrazyF411 ELRS AIO, встроенным в приемник UART ExpressLRS. Февраль.. 11 числа 2023 г.

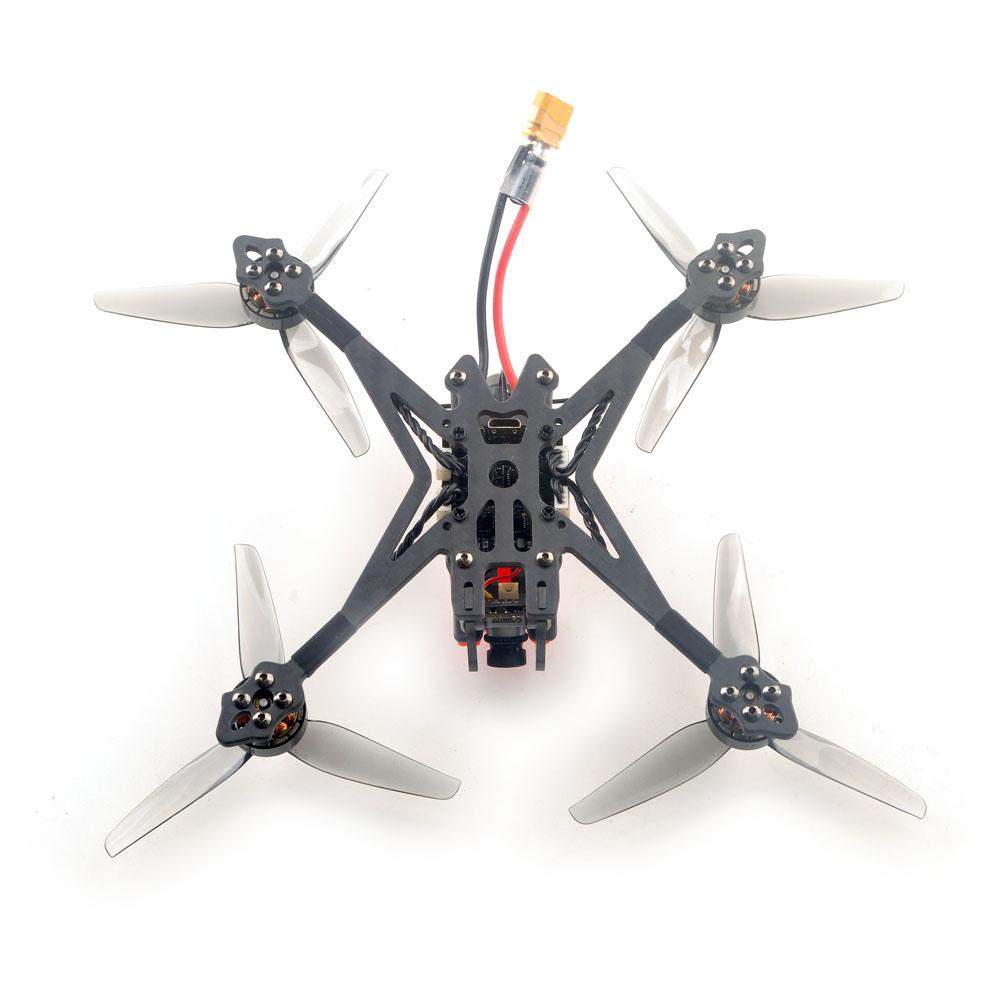

Вступление:CRUX35/CRUX35 HD — это сверхлегкий 3,5-дюймовый гоночный дрон FPV для фристайла с FPV, вес всего дрона составляет всего 87 г для аналоговой версии и 108 г для цифровой HD-версии.. Серийный дрон Crux35 использует высокоэффективный двигатель Happymodel EX1404 и 3,5-дюймовый трехлопастной пропеллер HQPROP, чтобы обеспечить максимальное соотношение тяги к весу при наиболее эффективной предпосылке, что может обеспечить плавный полет в фристайле. Версия HD оснащена CADDXFPV Nebula и Система передачи изображений Vista HD. Аналоговая версия оснащена муравьиной камерой CADDXFPV. Версия приемника может быть SPI ExpressLRS и SPI Frsky. (Совместимость с FHSS) на выбор. ExpressLRS на данный момент является самой популярной системой связи RC, она может очень хорошо работать с Crux35 и Crux35 HD.
Характеристики:Сверхлегкий 3,5-дюймовый дрон BNF FPV Freestyle. Передача HD-видео и аналоговая передача видео являются дополнительными. Встроенный приемник ExpressLRS SPI или приемник Frsky SPI D8/D16. Высокоэффективная система питания EX1404. Может быть оснащен Naked Gopro или SMO4KS. Поддержка батареи 3 4S. Рекомендуется батарея 4S емкостью 750 мАч, максимальная поддержка 4S 1100 мАч.
Характеристики: ( Руководство по версии ELRS/версии Frsky)Марка: ХэппимодельМодельМодель: Аналог Crux35 / Crux35 HDКолесная база: 150ммВес: 87 г ( аналоговый); 108g ( HD)Размер: 130ммх130ммх45мм(без пропеллеров)Версия Опционально: Аналоговый/HDReceiver опционально: UART ExpressLRS 2,4 ГГц (ЭЛРС 2.4G RX) / SPI Frsky D8/D16 (Совместимость с FHSS)Опция камеры: HD-версия Nebula+VistaАналоговая версия Ant+OVX303 VTXВремя полета: 9мин~15мин 4с аккумулятор 750мАчРежим двигателя: ЭКС1404
Опции KV: КВ3500
Рацион конфигу:9Н12П
Статор Диамтер:14мм
Длина статора:4мм
Диаметр вала: 1.5mm
Размер двигателя(Диа.*Лен):15мм*15мм
Вес:9gПропеллерыДиаметр пропеллера: 3,5 дюйма
Подача : 2
лезвия : 3
Материал : Поликарбонат
Вес : 1.5г
Диаметр ступицы : 10мм
Толщина ступицы:4,7 мм
Вал :1,9 / 1,5 / 1,9 мм
Кольца адаптера : НЕТПолетный контроллер(Версия ЭЛРС)MCU:STM32F411CEU6 (100 МГЦ, 512K ВСПЫШКА)
Датчик: ICM42688P или ИМТ270 (Управление SPI)
Шаблон крепления: 25,5×25,5 м2
Размер:32*32*5 мм
Источник питания: 2 липо-аккумулятора 4S
Встроены ESC Blheli на 20 А каждый.
Встроенное экранное меню Betaflight(Управление SPI)
Встроенный приемник UART ExpressLRS 2,4 ГГц.
Встроенный 5V 1.5A BEC
Цель встроенного ПО контроллера полета: CRAZYBEEF4DXПолетный контроллер(Версия Frsky)модель: CrazybeeF411 FRSKY
MCU:STM32F411CEU6 (100 МГЦ, 512K ВСПЫШКА)
Датчик: ИМТ270 или ICM42688P(Подключение SPI)
Размер доски: 28,5 * 28,5 ММ
Источник питания: 2 входа для батареи 4S (DC 8В 17В)
Встроенный 20А(каждый) Blheli S 4in1 ESC Dshot600 готов
Встроенный приемник Frsky D8/D16 SPI со встроенным усилением мощности 2,4G.
Встроенное экранное меню Betaflight(Управление SPI)
Встроенный измеритель тока
Встроенный 5V 1.5A BEC
Встроенное определение напряжения. Цель прошивки.: MATEKF411RXВстроенный ESCMCU 4-в-1 обновлен до EFM8BB21
Источник питания: 1S LiPo/LiPo HV
ток: 5A непрерывный пик 6A (3 секунды)
Поддержка BLHeliSuite программируемые
Заводская прошивка: O H 5 REV16 8.HEX
Протокол по умолчанию: DSHOT300Встроенный приемник UART ExpressLRS 2,4 ГГц(Версия приемника ELRS 2.4G)Опция «Скорость пакетов»: 25 Гц/50Гц/150Гц/250Гц/500Гц
RF частота: 2,4 ГГцАнтенный штекер: IPEX
Выходная мощность телеметрии: <12дБм
Протокол приемника: CRSF
Версия прошивки по умолчанию: ExpressLRS V3.0.1Встроенный приемник SPI Frsky 2,4 ГГц ( Версия приемника SPI Frsky)Приемник шины SPI
Frsky D8/D16/EU LBT/, Futaba S FHSS переключается на Betaflight
каналы: 8ch/16ch
Двойная антенна
Отказоустойчивая поддержка
Отсутствие помех на землю ( Передатчик и приемник в 1 м от земли): Цифровая HD-камера 400mCaddx FPV Nebula Nano Kit(Цифровая HD-версия)Вес(камера в комплекте]: 24gАнтенна: 2.3gРазмеры: Комплект Vista 30×29×13 мм; Камера 14×14×21 ммРабочая частота: 5,725 5,850 ГГц
Мощность передатчика[EIRP]: FCC/SRRC/MIC:<30 дБм; ЕС:<14 дБмМин. задержка до конца) 720p 60 кадров в секунду:32 мсМакс. Расстояние передачи FcC/SRRC: 4 кмCE:Выходная мощность 0,7 км/ч: 7.4 Выходная мощность 26,4 В: 25мВт/200мВт/500мВт/700мВтОчки : Работа с очками DJlCamera Sensor: 1/3"CMOS
Линза: 2,1 мм, f/2,1 затвор: Поворотные ставниFOV: 1024(D);122°(ЧАС);75°(В)Антенна LHCPCaddx Камера ANT 1200tvl(Аналоговая версия)
Датчик изображений: 1/3" КМОП-сенсорГоризонтальное разрешение: Система 1200 ТВЛТВ: ИЗОБРАЖЕНИЕ NTSC или PAL: 16:9 или 4:3Синхронизация: Внутреннийэлектронный затвор: PAL: 1/50 ~ 100 000; NTSC: Соотношение 1/60 ~ 100 000 с / н : >52дБ (АРУ ВЫКЛ)Видео выход: CVBSLens: 1.8ммМин. освещение: 0.001Lux@F1.2Управление усилением: ДАЕСБЛК: ДАЕДР: Глобальный WDRDNR: 3D ДНРРазмеры: 14 * 14 мм(с кронштейном до 19*19мм)Широкий вход питания: DC 3.7 18VТемпература работы: 20 градусов~+60 градусовВес: 2g (СЗ)Видеопередатчик OVX303 5,8 ГГц(Аналоговая версия)модель: OVX303Частоты: 5.8G 40CHТрансмитная мощность: 0/RCE/25мВт/100мВт/300мВтПитание: DC 5VТок (5v): <650ма (300мВт)Вес: 1,5 грамма без антенныАнтенна: RHCPРекомендуется(Не включено):4S: Аккумулятор 750 мАч
В пакет включено:(По желанию)Аналоговая 1x рамка Crux35 1x аналоговая FPV камера Caddx Ant 1x Happymodel OVX303 5.8G аналоговый VTX 4x бесщеточный двигатель Happymodel EX1404 KV3500 1x HQProp T3.5X2X3Grey (4cw + 4ccw) 1 отвертка 1 пряжка для аккумулятора Вариант 1: CrazyF411 ELRS FC с UART ELRSOption2: CrazyF411 FRSKY FC SPI FrskyHD1x Crux35 Frame1x CaddxFPV Цифровая HD-камера Nebula Nano Kit 4x Бесщеточный двигатель Happymodel EX1404 KV3500 1x HQProp T3.5X2X3Grey (4cw + 4ccw) 1 отвертка 1 пряжка для аккумулятора Вариант 1: CrazyF411 ELRS FC с UART ELRSOption2: CrazyF411 FRSKY FC SPI Frsky ?
