Описание товара
Характеристики:
-Этот продукт с широким частотным диапазоном, высоким коэффициентом усиления, низким уровнем шума
-Этот продукт может быть применен к различным интерфейсным радиочастотным приемам и увеличивает расстояние связи
-Используется для коротких волнах, FM-Радио, приемник пульта дистанционного управления, таких как Кабельное ТВ сигнала усилителя необходимости усиления сигнала rf низкий уровень шума
Характеристики:
Рабочая частота0,1-2000 МГц
усиление усилителя
F = 0.1 МГц, прибыль = 32dB
F = 500 МГц, прибыль = 31 дБ
F = 1000 МГц, прибыль = 29dB
F = 1500 МГц, прибыль = 25dB
F = 2000 МГц, прибыль = 20 дБ
Максимальная выходная мощность+10 дБм 10 мВт
Напряжение питания: 9-12 В постоянного тока
Сопротивление системы50
подсказки:
1. Когда рабочая частота менее 500 МГц, она становится ровной, после тщательной регулировки можно сделать ее менее 1 дБ.. Чем ниже частота, тем выше согласованность усиления.
2. Рабочая частота усилителя нижнего предела подчиняется входному и выходному конденсатору, значение по умолчанию 0,1 мкФ, работающее до 0,1 МГц. Соответствующим образом увеличьте входную и выходную емкость, чтобы увеличить частоту среза, например, емкость 10 мкФ может работать до 5 кГц.
3. когда напряжение изменяется в 5-8 v, она может использоваться в качестве переменной усиления усилителя, получить увеличивается с увеличением напряжение питания, подходит для радио частоты получающие интерфейсного цепи, используя да управления напряжение питания, управления усиления усилителя, автоматического контролируете
4.При напряжении питания в 8-10 В, низкочастотный конец усиления до 30 дБ, в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.
5. Когда напряжение составляет 12 В, достигните максимального усиления, низкочастотное конечное усиление составит 32,5 дБ.
В пакет включено:

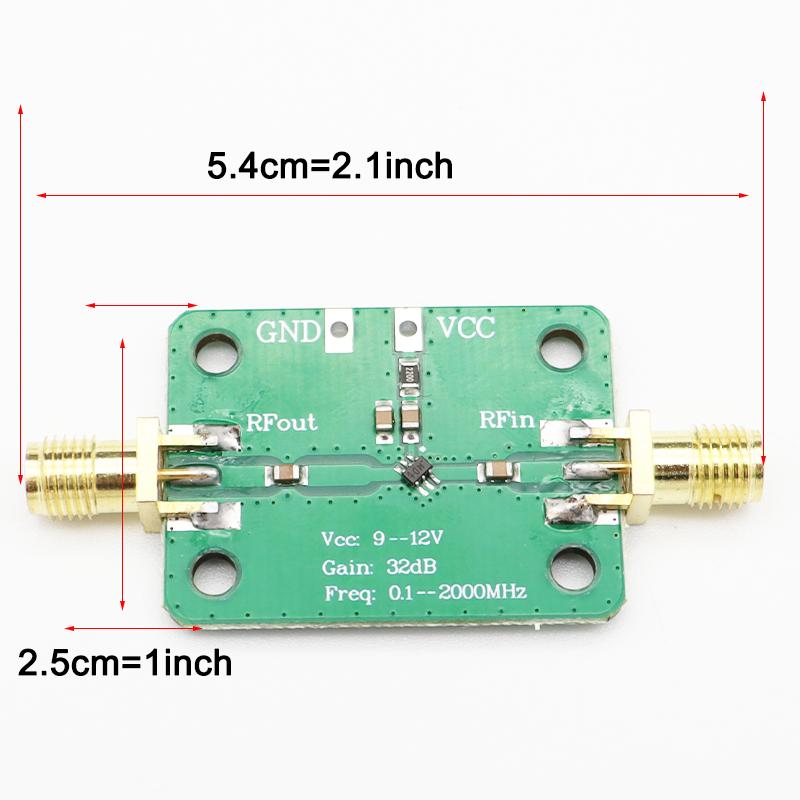

1 * 0,1-2000 МГц RF широкополосный модуль усилителя с высоким коэффициентом усиления 30 дБ
