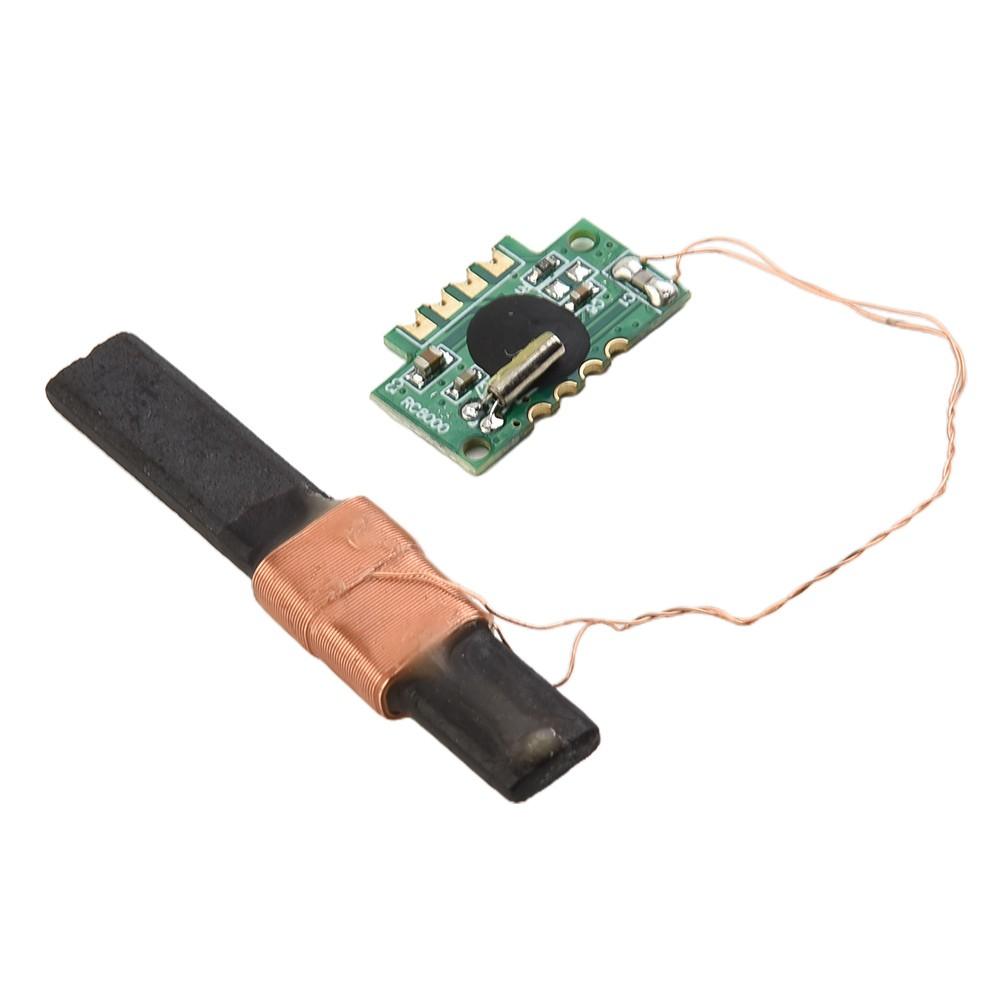

Модуль приемника Модуль промышленности 1 шт. Аксессуары DCF77.5KHZ

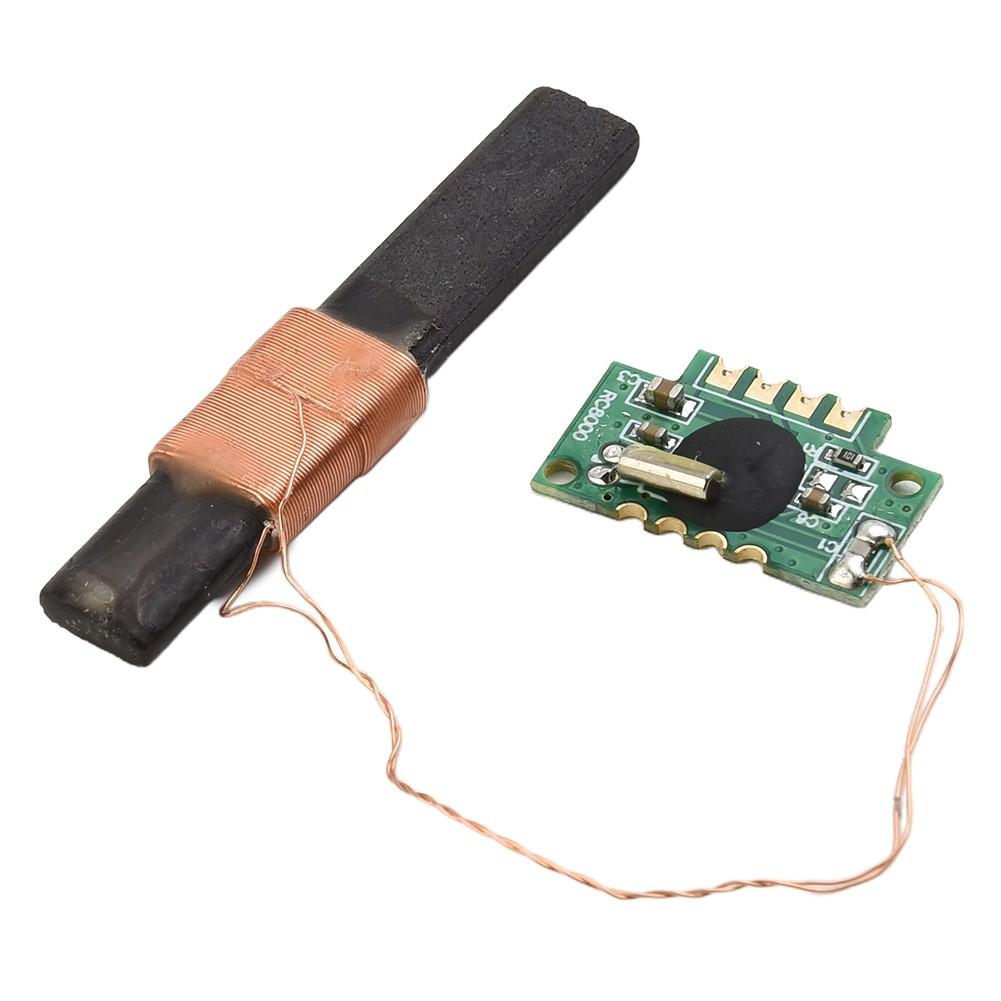

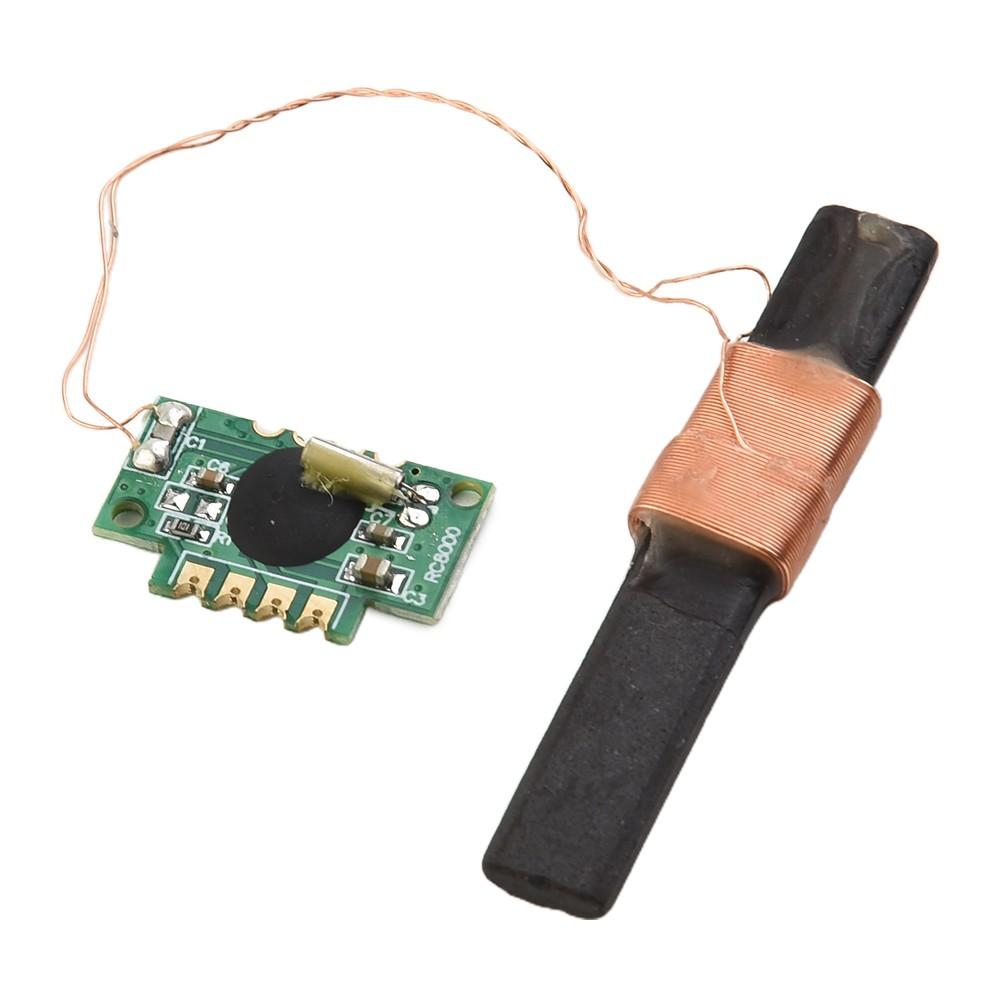

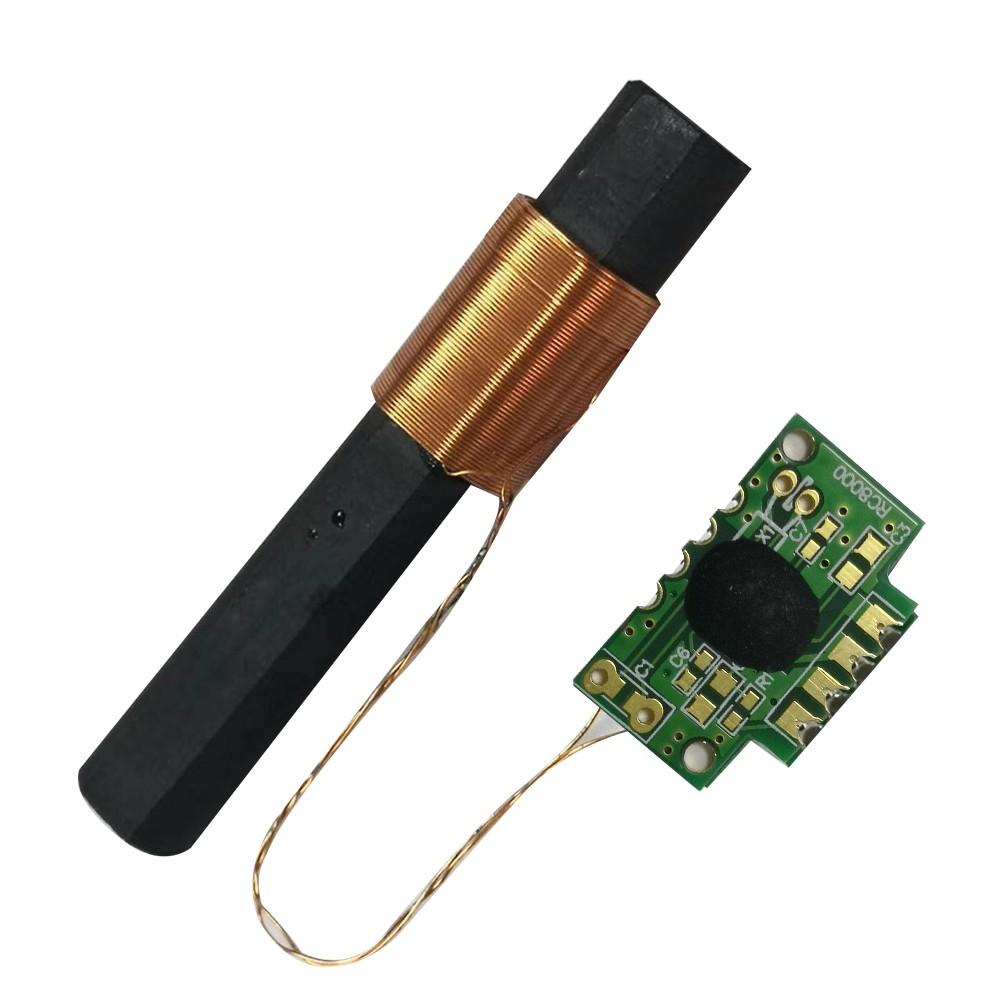

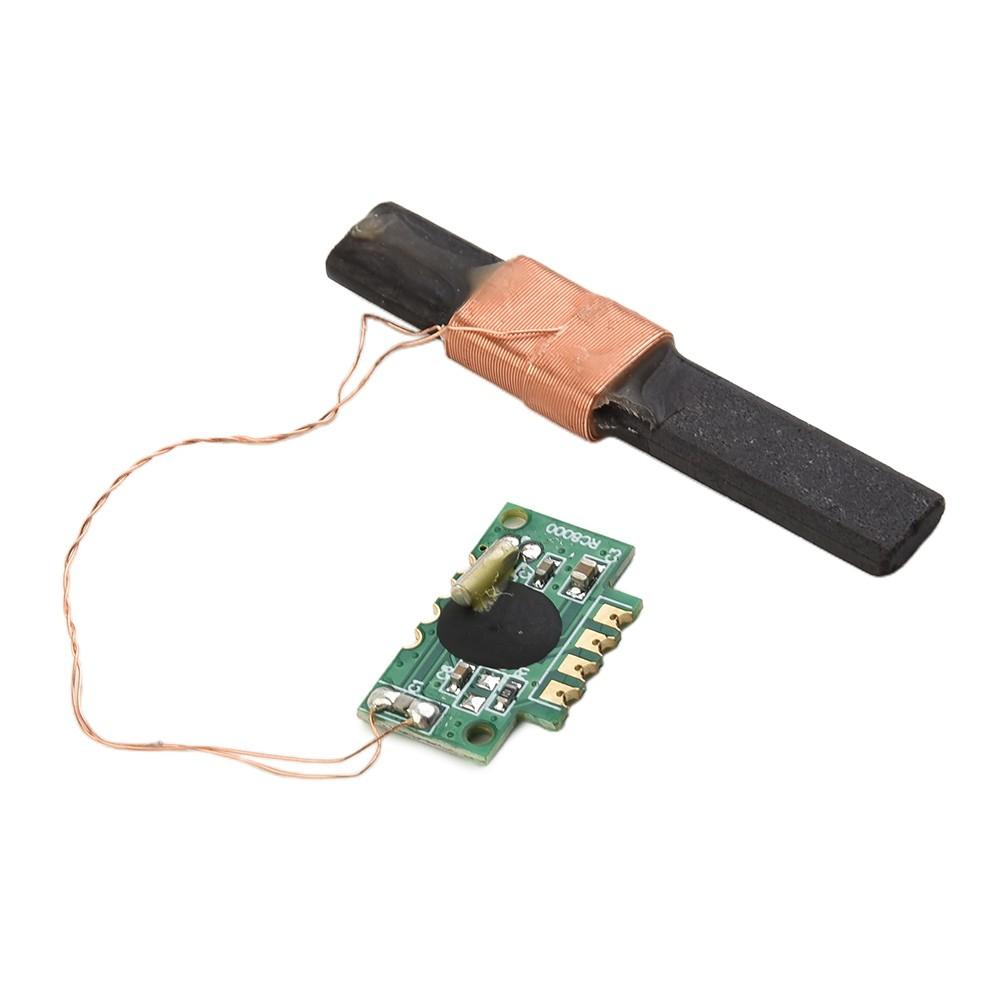

описывать: Модуль приемника DCF с антенной DCF, настроенный на передатчик сигнала времени DCF77 (Франкфурт 77,5 кГц). Индукционный сигнал антенны посылается в ИС для усиления, демодуляции, а затем идентифицируется микроконтроллером, так что дата и время центра синхронизации полностью согласованы. Ниже вы найдете важные настройки и принципиальные схемы.

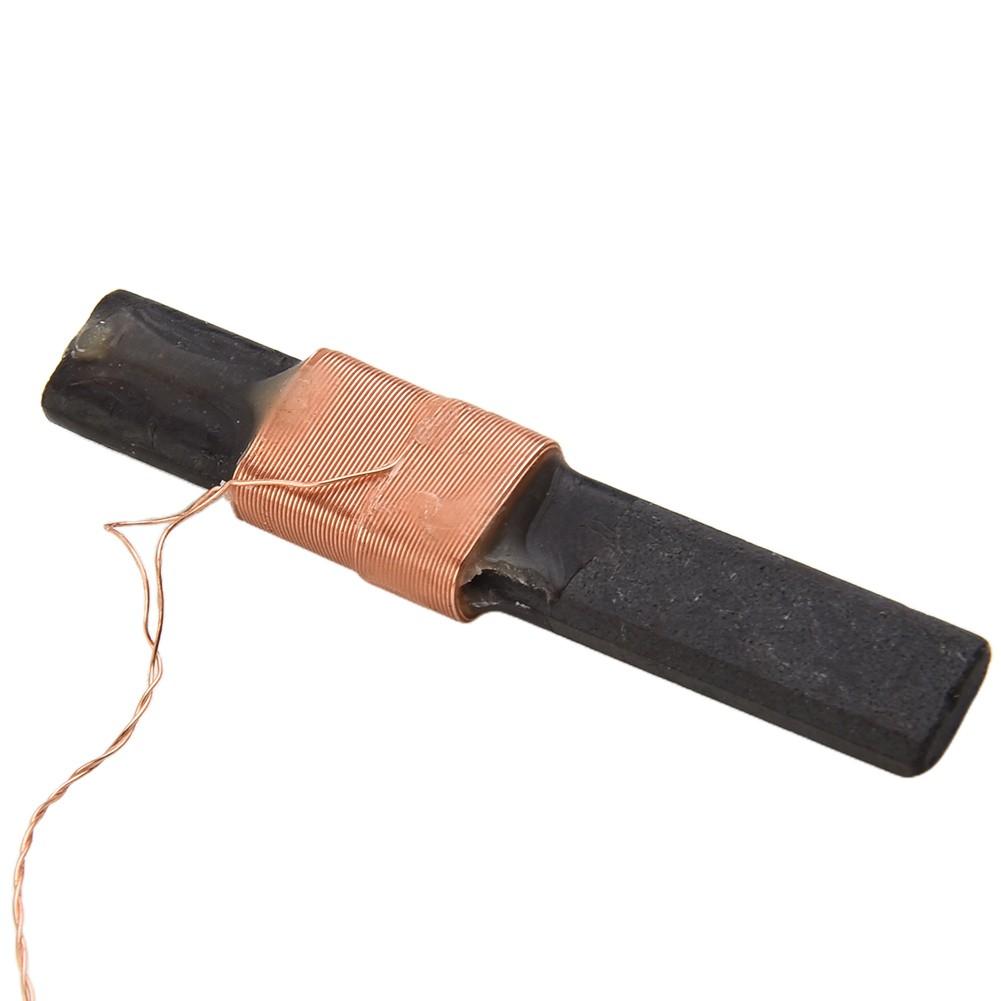

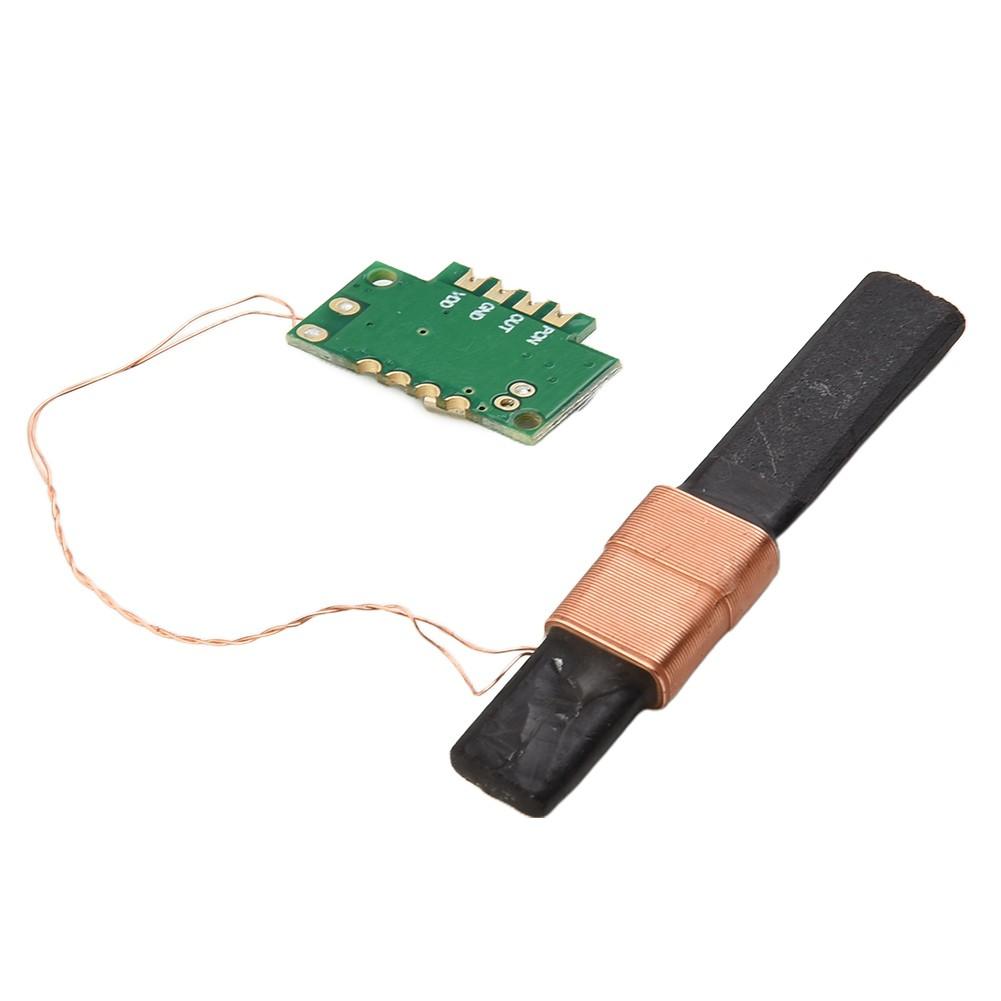

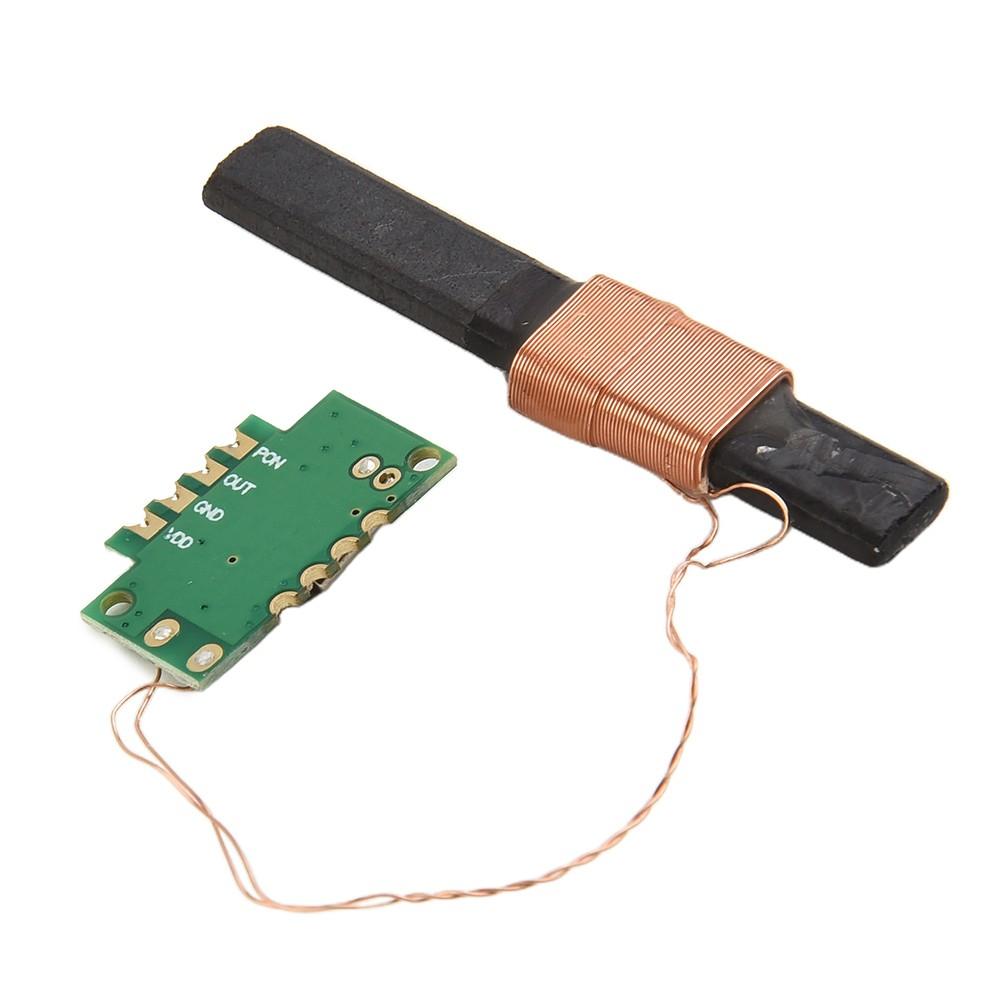

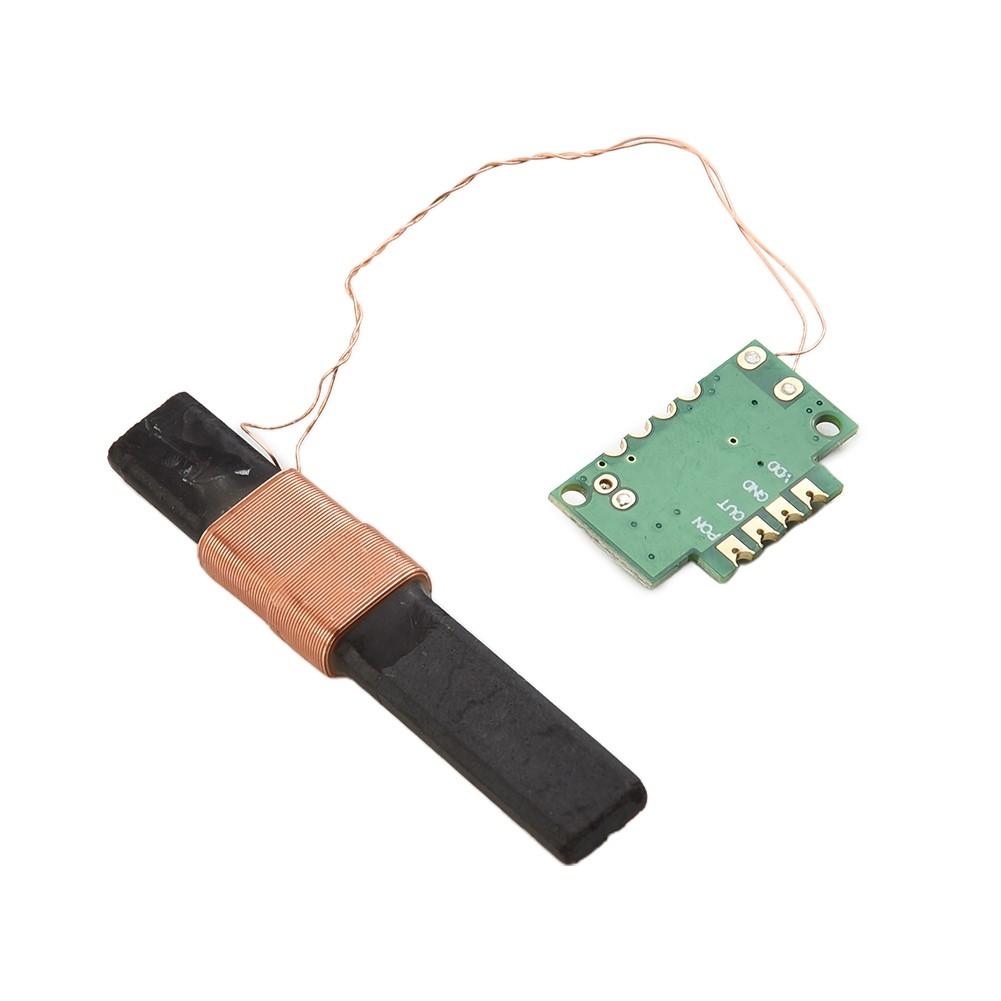

Технические характеристики Номер продукта: ДЦФ-3850Н-800 Категория RCCM: Одночастотный модуль DCF/77,5 кГц Размер PCBA: 21.5x13.5x1.0mm/FR4 Размер антенны: AP3x8x50mm/Высокий Q Номинальная частота: 77,5 кГц±300Гц Чувствительность: 28±2дБ Прием IC: SP6007 • Рабочее напряжение: 1,1...3,3 В • Потребляемый ток: 85 мкА макс • Частота приема: 77,5 кГц • Размер платы (без антенны) ДхШхВ: 22x13.5x1 мм • Качество антенны: LxØ: 60x10мм • Объем поставки: 1 шт ⇒ модуль приемника DCF с антенной • подключение: ⇒ Заземление = Контакт G ⇒ Рабочее напряжение = Контакт V ⇒ данные = контакт T ⇒ Включение/выключение питания = Контакт P1 • Важное примечание: ⇒ PIN P1 является переключателем включения/выключения и должен быть установлен на логический низкий уровень.

уведомление: Одночастотный модуль не может переключаться между различными частотами DCF/WVB/HBG/BPC. Двухчастотный модуль JJY может переключаться между 40K / 60K и двумя частотами. Как одночастотный модуль, он может принимать сигналы только в этой полосе частот.

В пакет включено: 1 * Модуль приемника
