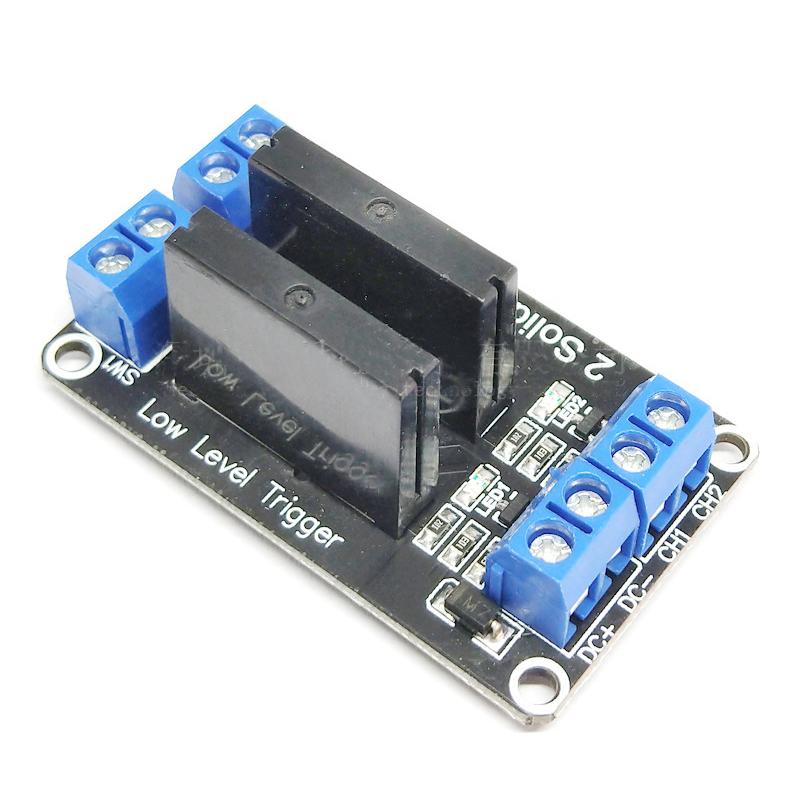

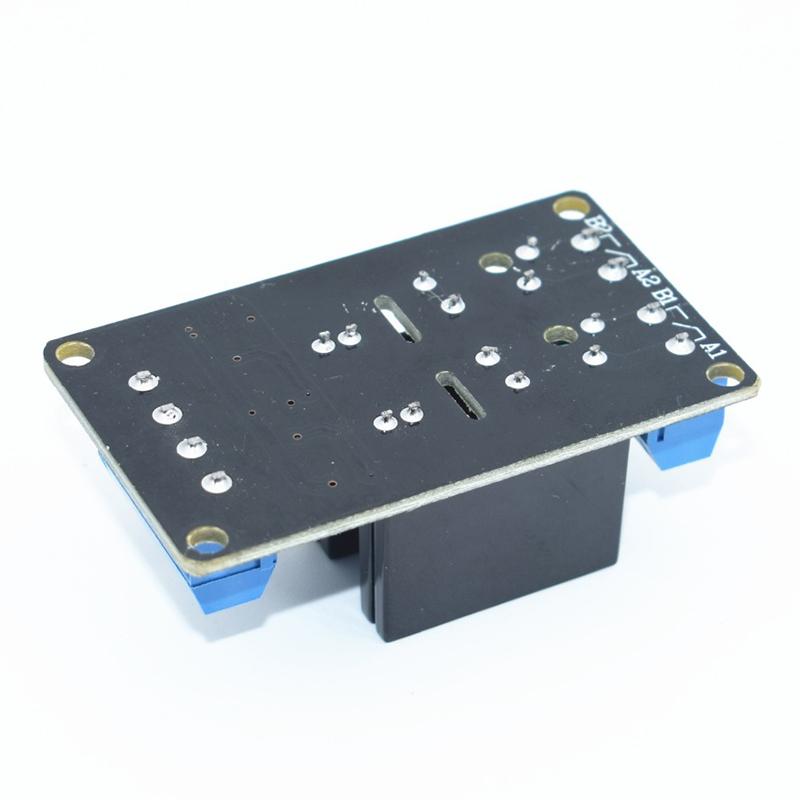

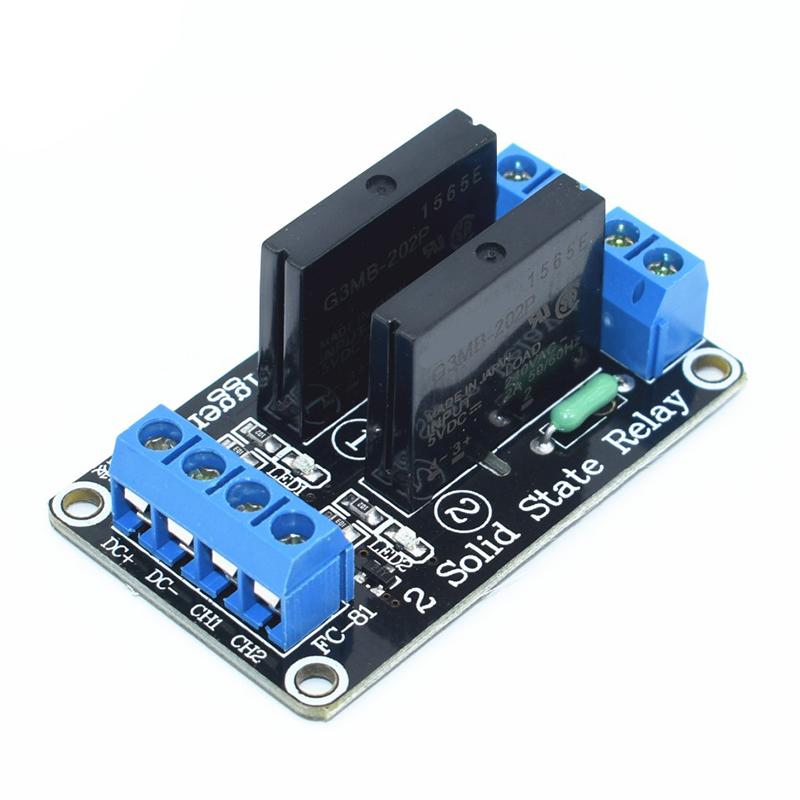

2-канальный модуль твердотельного реле низкого уровня 5 В с предохранителем Твердотельное реле 250 В 2 А

Описание: 1. Omron 5V твердотельное реле 240V 2A, выход с резистивным предохранителем 240V 2A. 2. Размер: 55*33*25 (длина, ширина, высота) 3. Входная мощность: 5 В постоянного тока (160МА) 4. Входное напряжение управляющего сигнала: (0-2.5V состояние низкоуровневое реле ON) (3.3-5V состояние высокого уровня реле ВЫКЛ) 5. Синий терминал KF301 более удобен для подключения к управляющей линии.

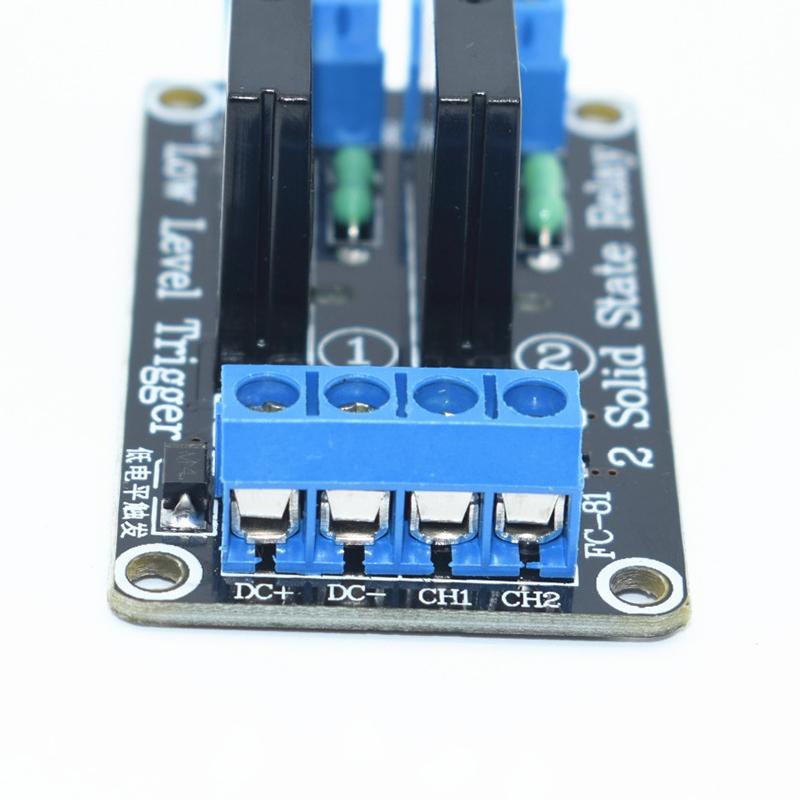

Интерфейс модуля: Входная часть: Постоянный ток+: Подключите положительный полюс блока питания (питание по напряжению реле) округ Колумбия-: подключение к отрицательному полюсу блока питания Ч1: 1 Разъем триггера сигнального модуля реле (Действует триггер низкого уровня) канал 2: 2-позиционный сигнальный модуль релейной сигнализации (Действует триггер низкого уровня)

Значение высокого и низкого уровня: Высокоуровневый триггер относится к тому, что между сигнальными триггерными клеммами существует положительное напряжение (В) и отрицательный полюс блока питания. Обычно это триггерный метод, который подключает положительный полюс блока питания к спусковой клемме. Когда клемма триггера имеет положительное напряжение или достигает триггера При подаче напряжения реле закрывается. Триггер низкого уровня относится к тому, когда напряжение между сигнальной триггерной клеммой и отрицательным полюсом блока питания OV, или напряжение на спусковой клемме ниже напряжения положительного полюса блока питания. Триггерный режим, в котором отрицательный полюс блока питания подключается к спусковой клемме, так что реле закрыто.

Электрические параметры: Исполнение напряжения Ток покоя Рабочий ток Триггерное напряжение Триггерный ток

1 путь 5V 0mA 12.5mA 0-2.5V 2mA

2 канала 5В 0мА 22,5 мА 0-2,5 В 2 мА

Инструкции по продукции: 1. Блок питания модуля: источник питания должен быть постоянного тока, а напряжение должно соответствовать напряжению реле
