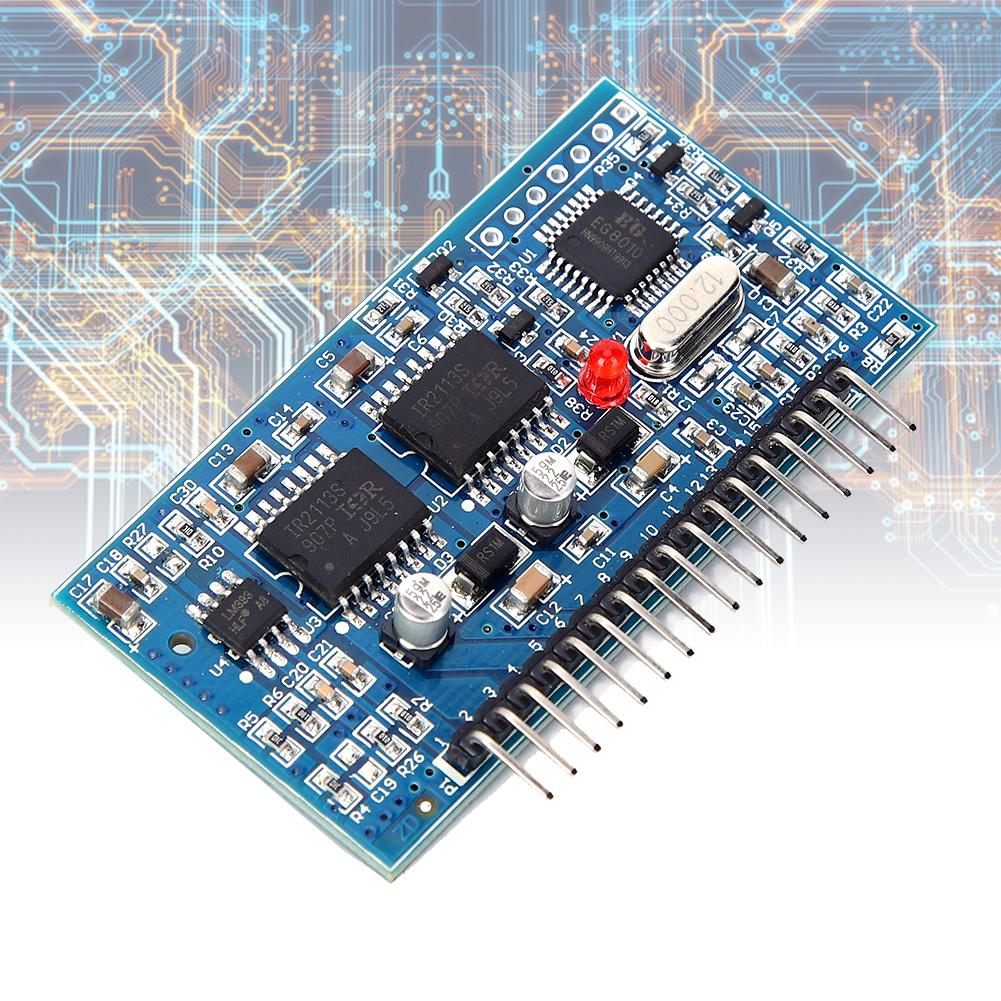

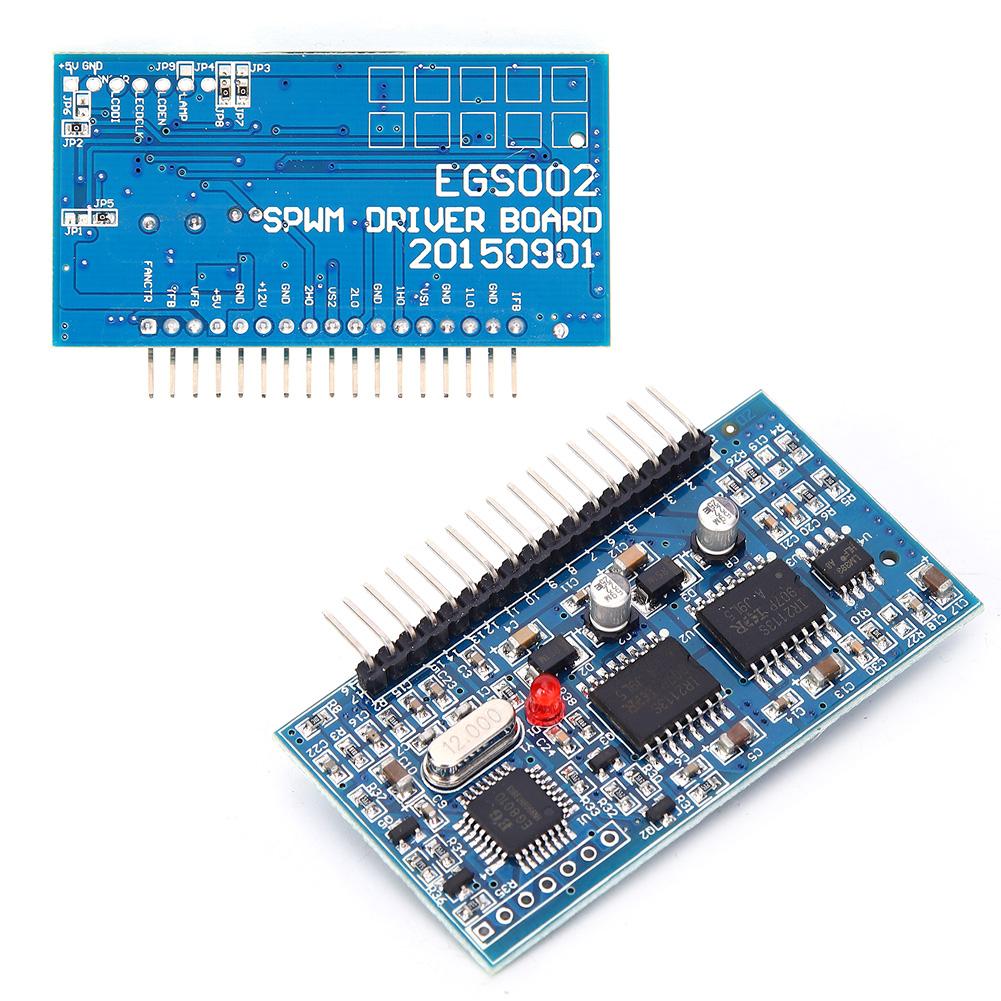

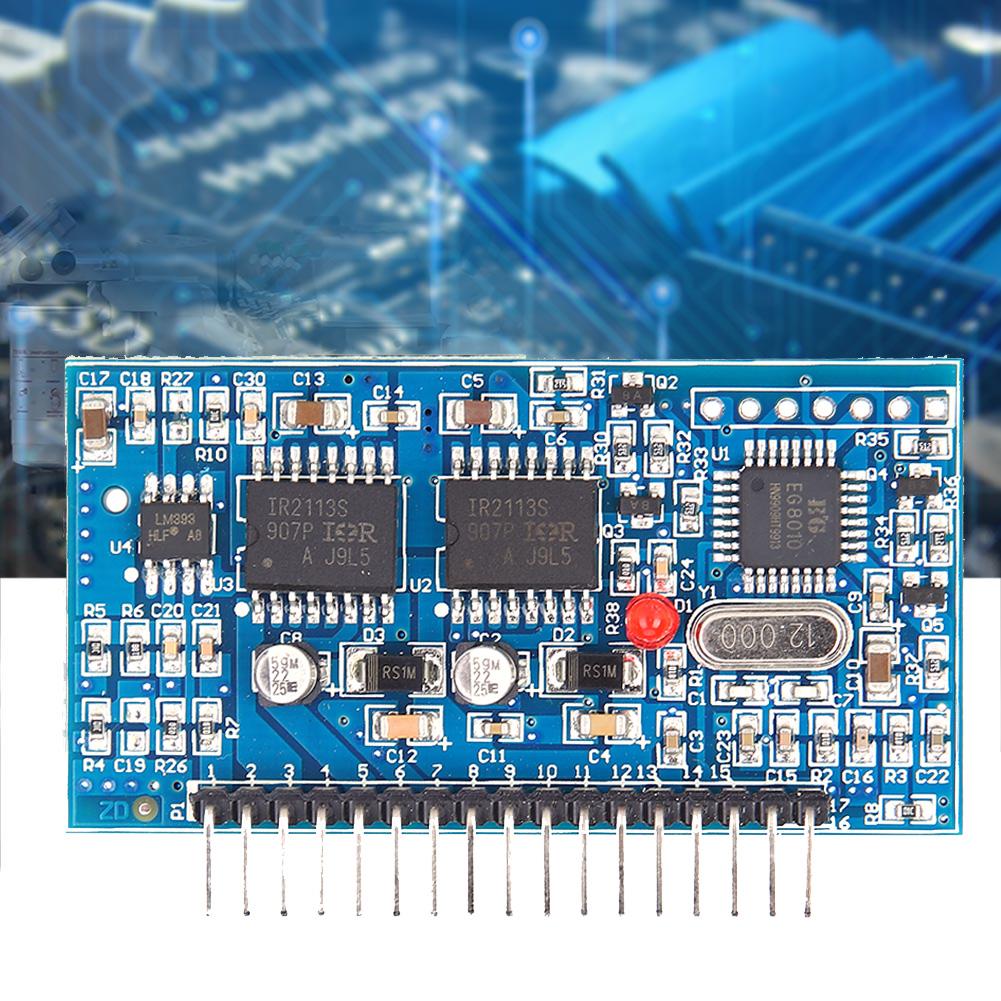

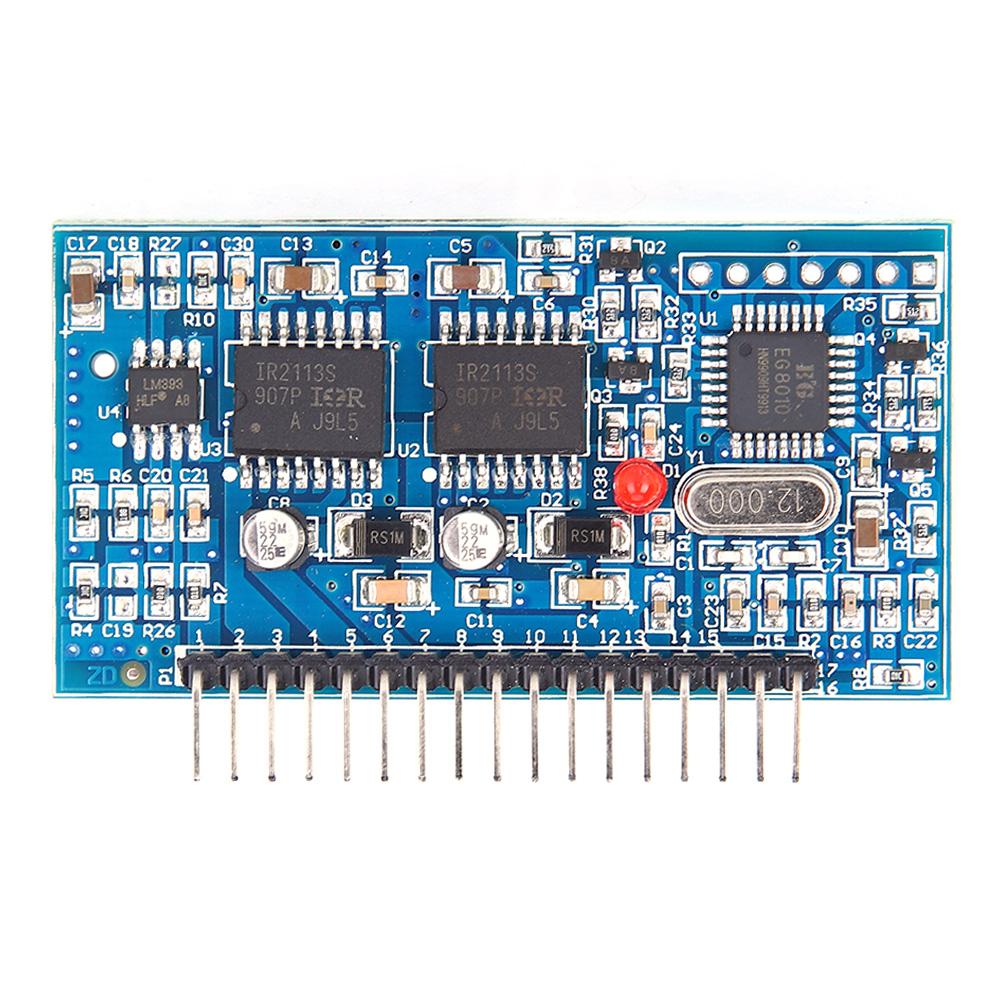

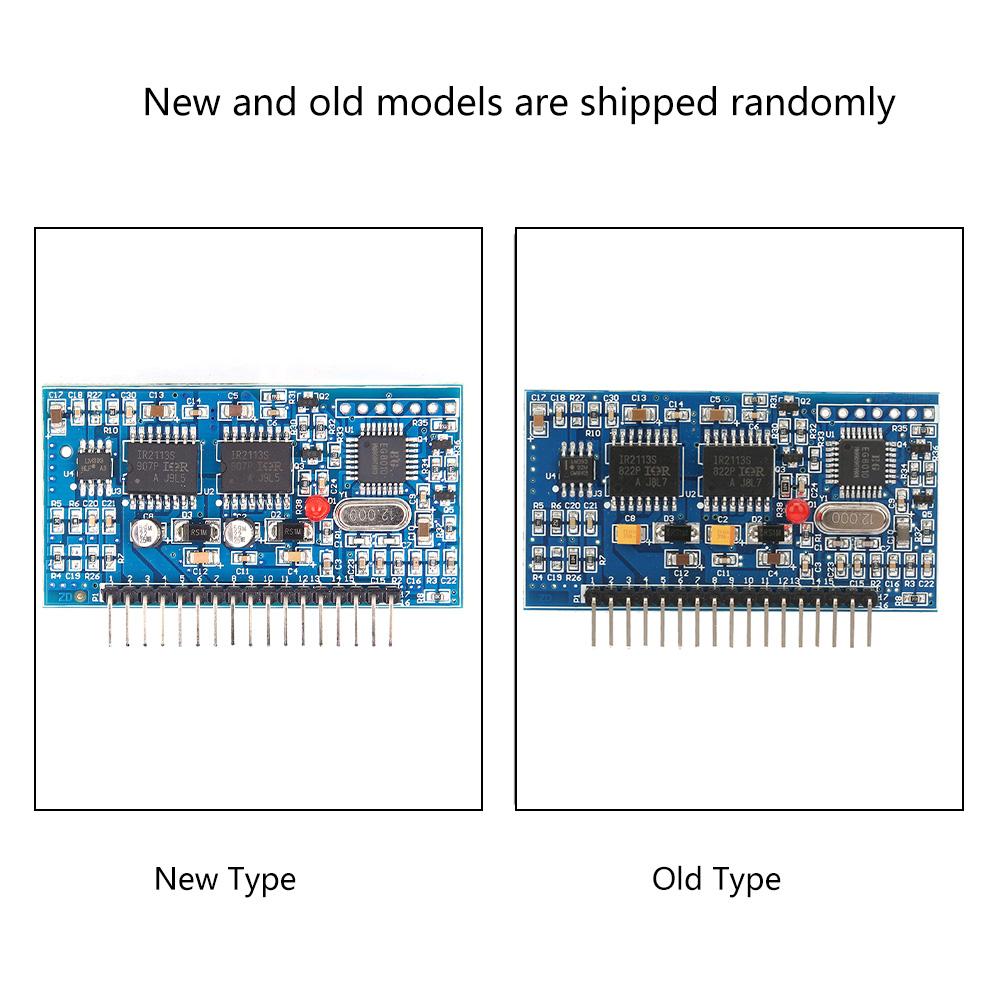

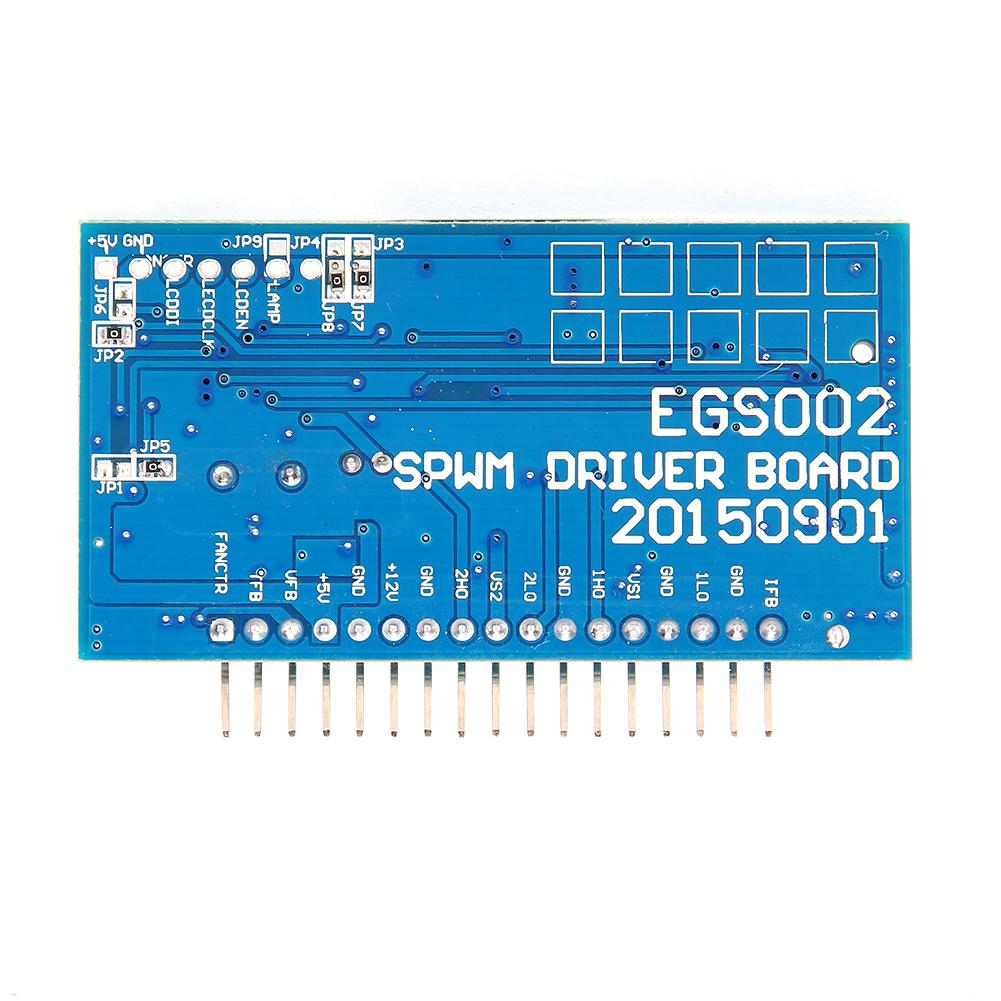

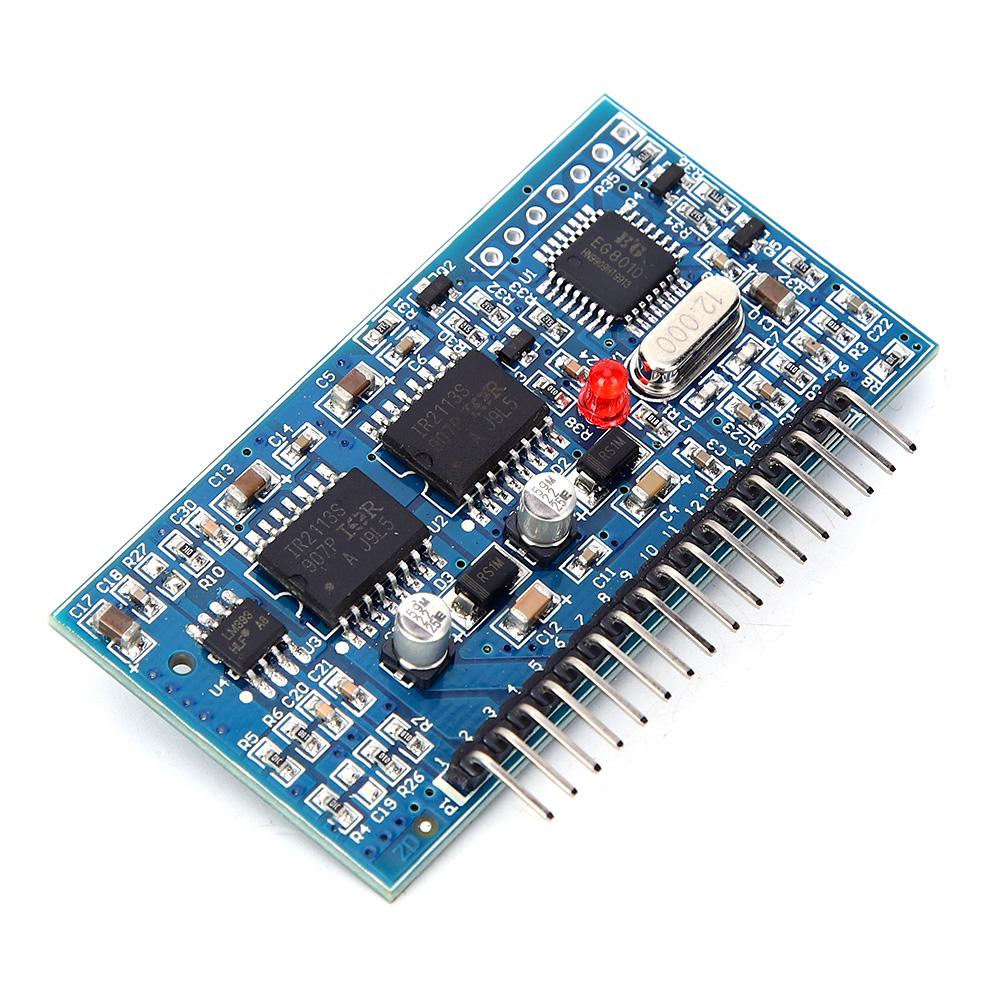

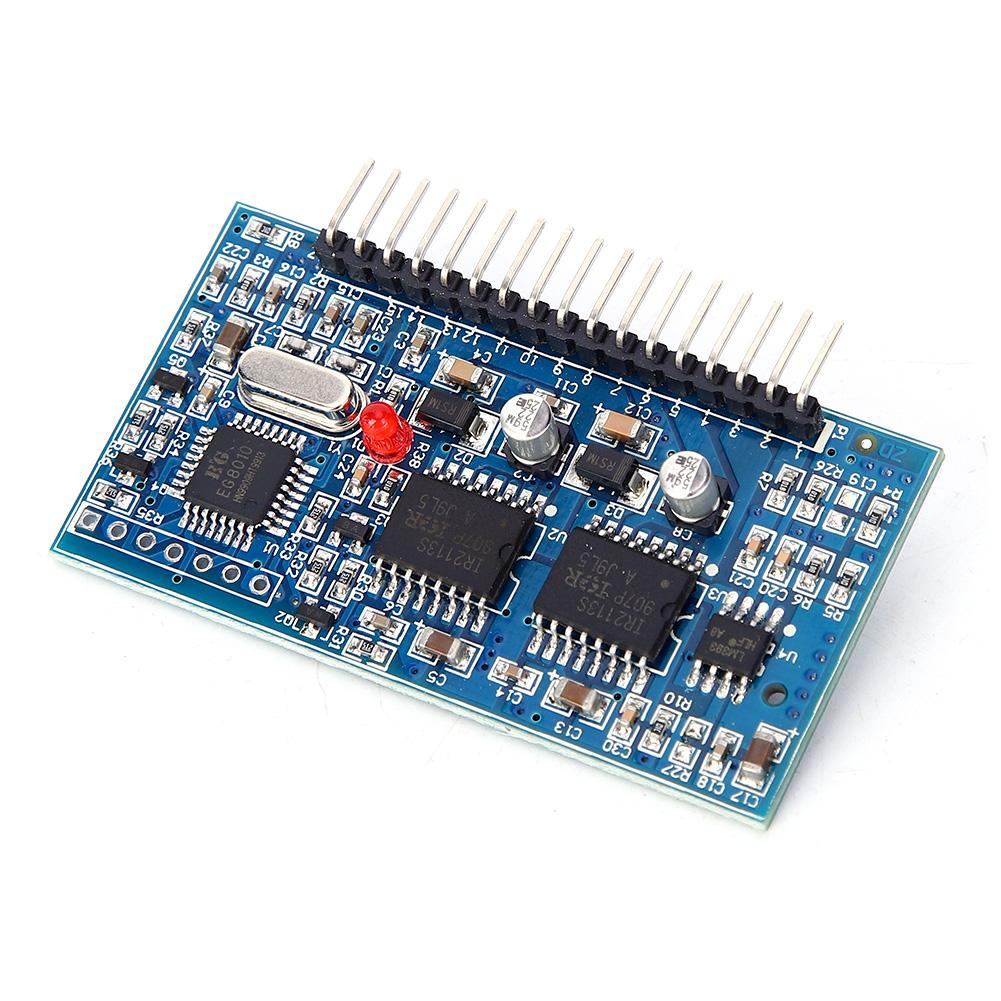

5V EG8010 IR2110 Чистый синус инвертор плата драйвера 23.4KHZ ШИМ несущая частота

Характерная черта: EG8010 — это цифровая, полнофункциональная микросхема инверторного генератора чистого синуса с контролем мертвой зоны.. Применяется в двухступенчатой архитектуре преобразования мощности переменного тока или в одноступенчатом повышающем преобразователе частоты переменного тока.. Архитектура, внешний кварцевый генератор 12 МГц, может реализовать чистую синусоидальную микросхему инвертора 50 Гц или 60 Гц с высоким уровнем искажений и гармоник. Чип использует технологию КМОП и объединяет в себе синусоидальный генератор SPWM, схему управления мертвым временем, умножитель амплитудного коэффициента, схему, последовательный интерфейс связи RS232 и модуль драйвера последовательного ЖК-дисплея 12832. Плата драйвера инвертора чистого синуса EGS002 EG8010 IR2110 модуль драйвера Униполярная и биполярная модуляция С контролем мертвой зоны штифт устанавливает 4 мертвых времени: 300nS мертвое время 500nS мертвое время 1.0uS мертвое время 1.5uS мертвое время Обработка обратной связи по напряжению, току и температуре в режиме реального времени Режим установки штифта Время отклика 1 с Последовательная связь устанавливает выходное напряжение, частоту и другие параметры Внешний жидкокристаллический дисплейный модуль последовательного порта 12832 отображает напряжение, частоту, температуру и ток инвертора. Технические характеристики: модель: ЭГ8010 Несущая частота ШИМ: 23,4 кГц Источник питания: 5V Набор штифтов 4 вида чистой синусоидальной выходной частоты: 50 Гц чистая синусоида фиксированная частота 60 Гц чистая синусоида фиксированная частота 0-100 Гц чистая синусоида регулируемая частота 0-400 Гц чистая синусоида регулируемая частота : Перенапряжение, пониженное напряжение, перегрузка по току, перегрев Список пакетов: 1 * модуль уведомление: Фактический цвет продукта может отклоняться от фотографии из-за света. Может наблюдаться небольшое отклонение в измерении продукта. Обратите внимание, что новый тип и старый тип этого продукта будут отправлены случайным образом, и убедитесь, что вы не будете возражать перед заказом.
