Характеристики:
Совершенно новый и качественный.

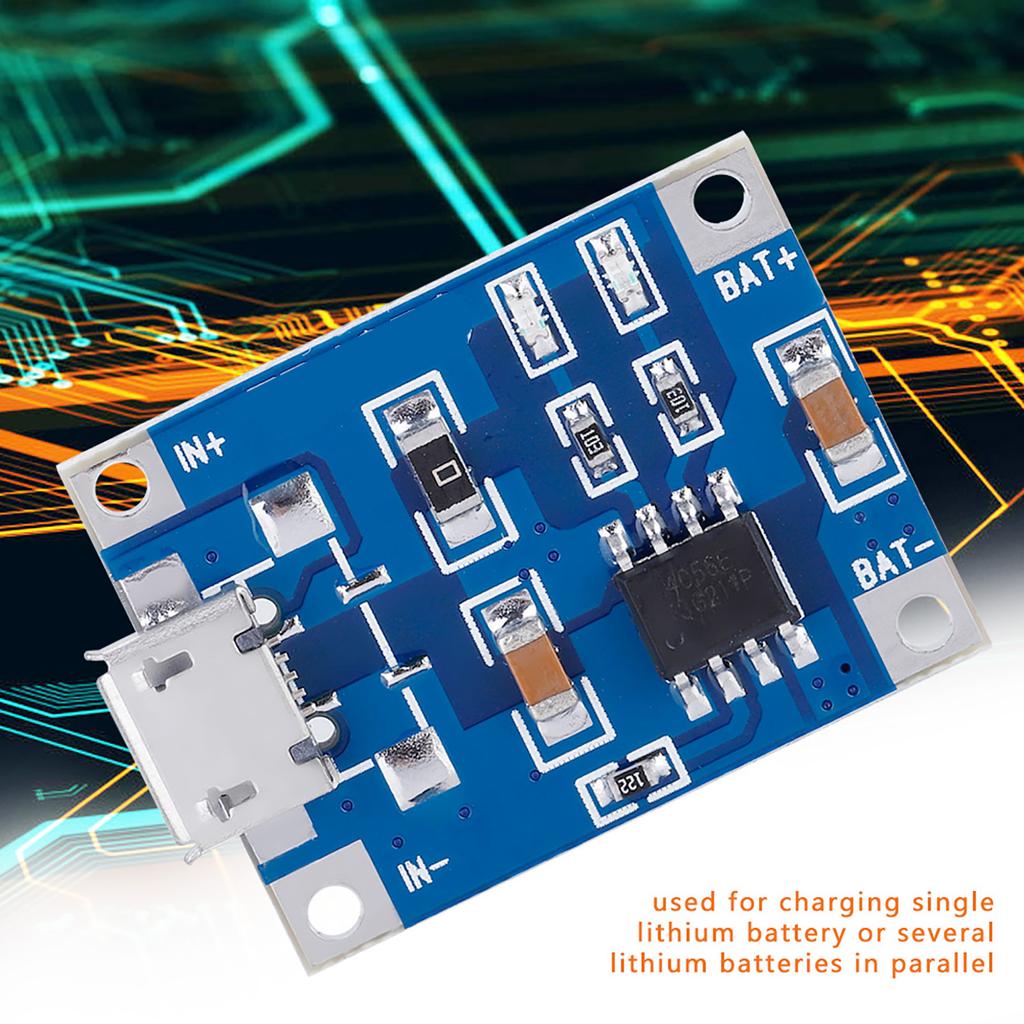

Этот модуль используется для параллельной зарядки одной литиевой батареи или нескольких литиевых батарей, зарядки порта от USB.
Вход с USB-разъемом позволяет напрямую подключать USB-зарядное устройство мобильного телефона к литиевой батарее.
Он также имеет проводные паяльные соединения, которые могут быть очень удобными для DIY.
Модуль может использоваться для 3,6 В, 3,7 В 18650 и литий-полимерных аккумуляторов и разрядки.
Технические характеристики:
Входное напряжение: 5V
Напряжение отсечки: 4.2В ±1%
Максимальный зарядный ток: 1000mA
Напряжение переразряда аккумулятора: 2,5 В
Ток перегрузки батареи: 3A
Размер: 2,5 * 2 см / 1 * 0,8 дюйма
Количество: 10 шт
Вес: 27 г / 1 унция (ок.)
Регулировка тока
РПРОГ (в)
ИБАТ (мА)
30
50
20
70
10
130
5
250
4
300
3
400
2
1,66
690
1,5
780
1,33
900
1.2
1000
пакет
список:
10 * Зарядные доски
Инструкция:
При первом подключении к аккумулятору, есть
может отсутствовать выходное напряжение между OUT+ и OUT-, тогда
цепь необходимо активировать при подключении к 5В. Схема
также необходимо активировать, если батарея отключена от B+, B- тогда
снова подключитесь.
Выходной ток зарядного устройства телефона должен быть не менее 1 А, в противном случае оно может работать некорректно.

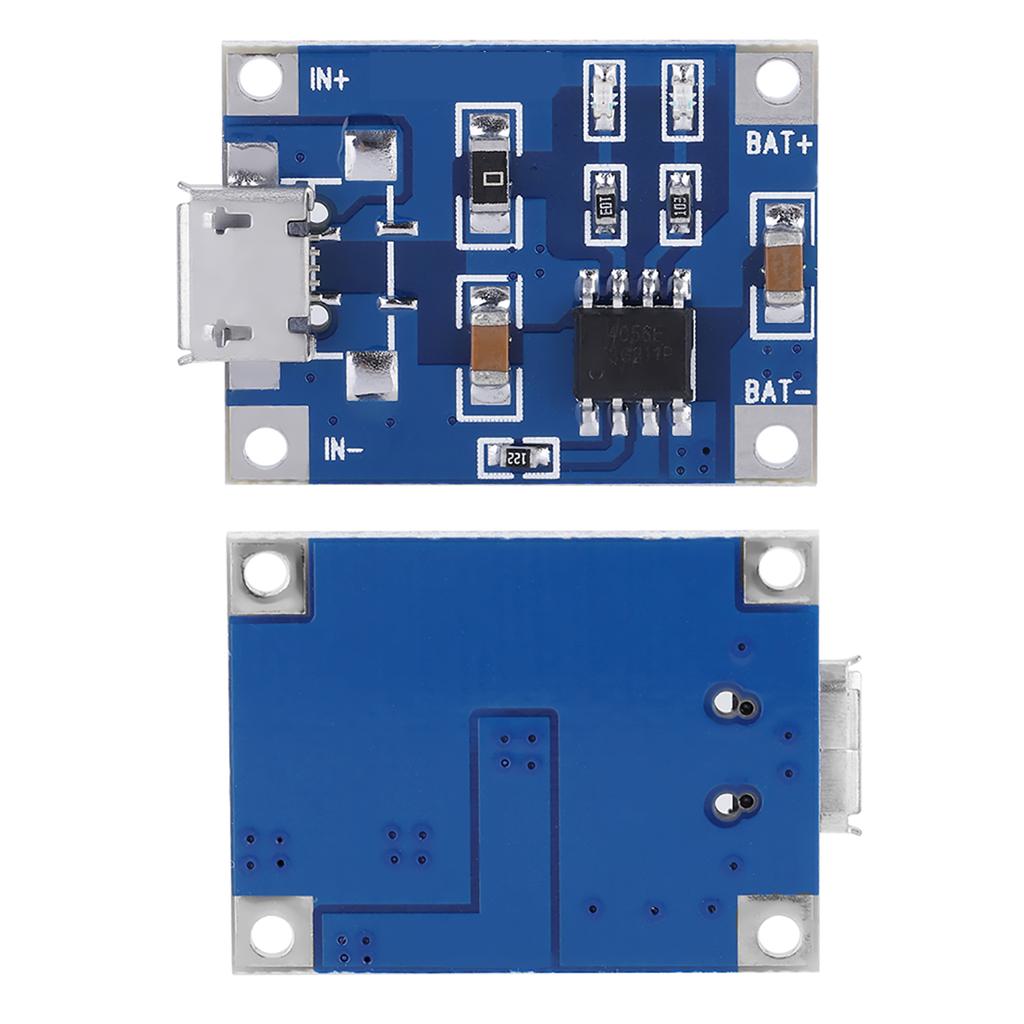

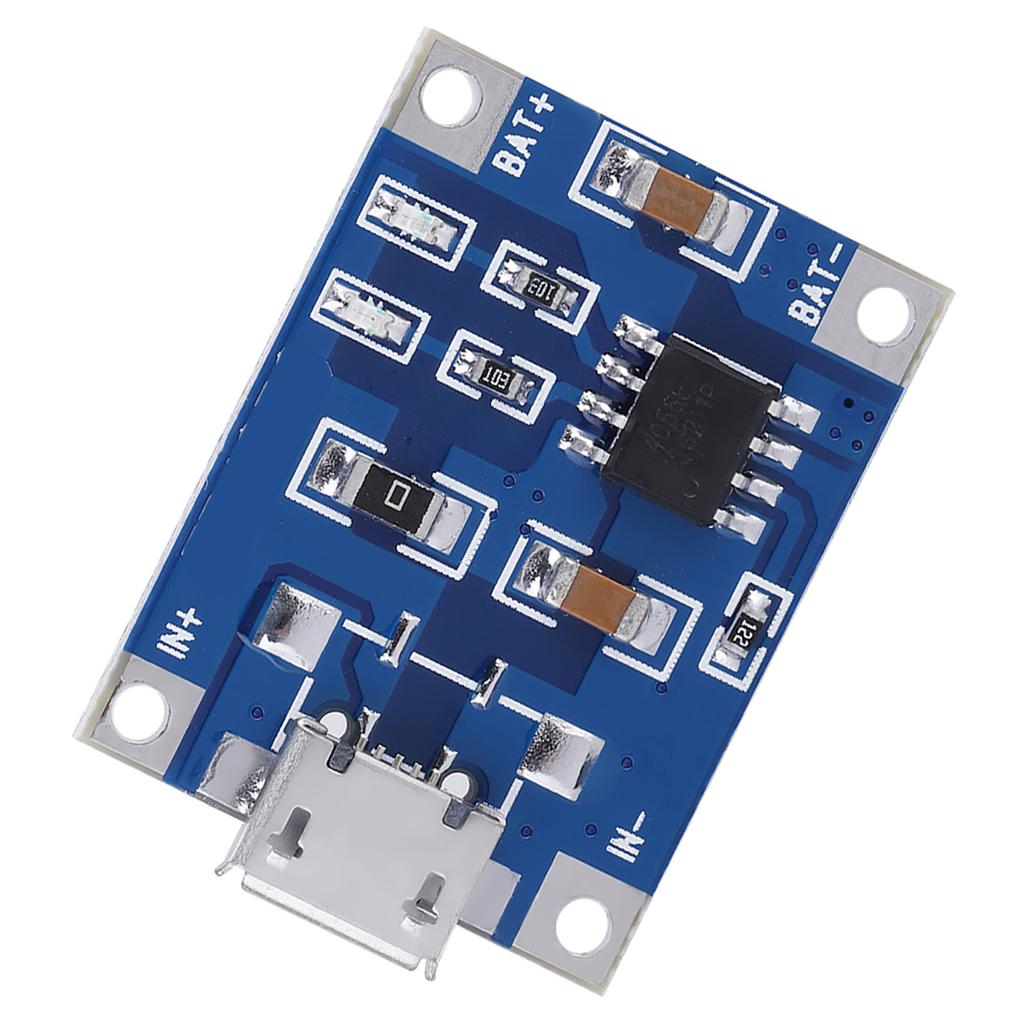

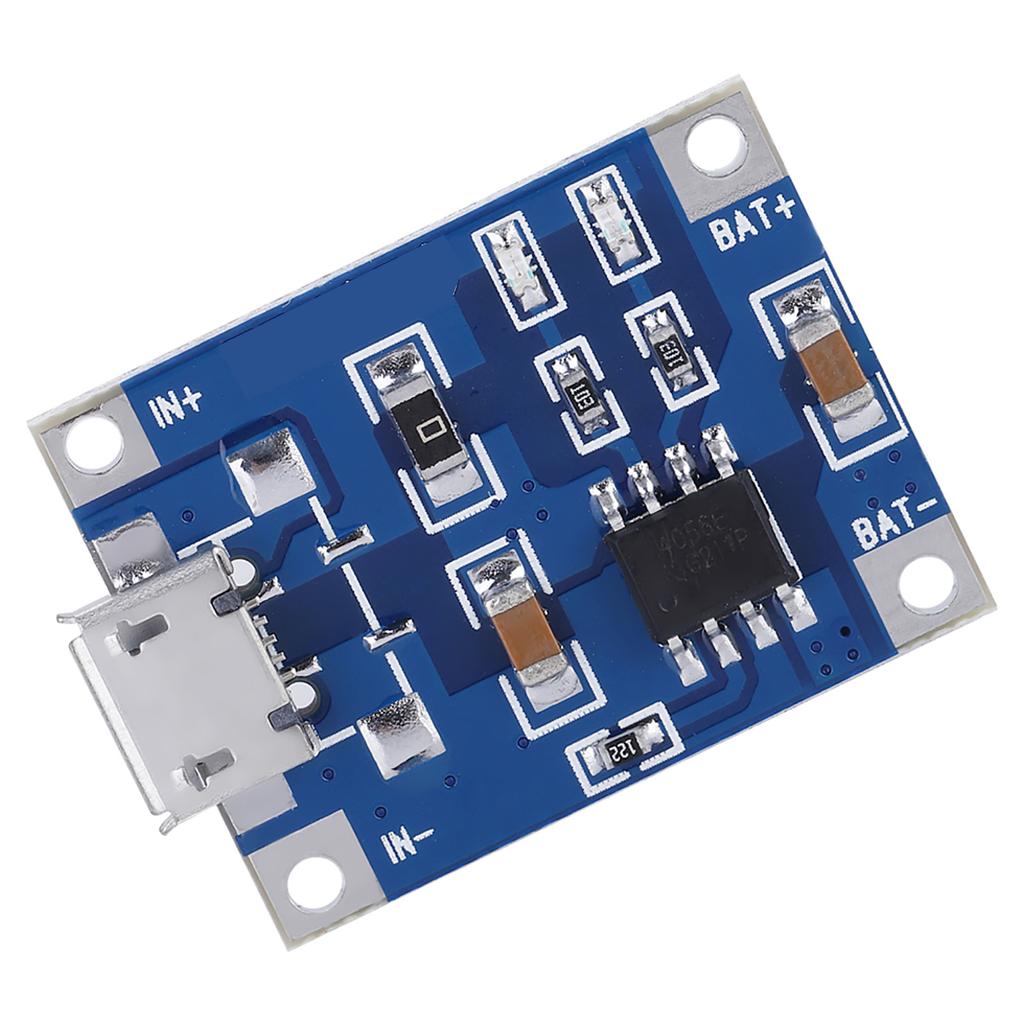

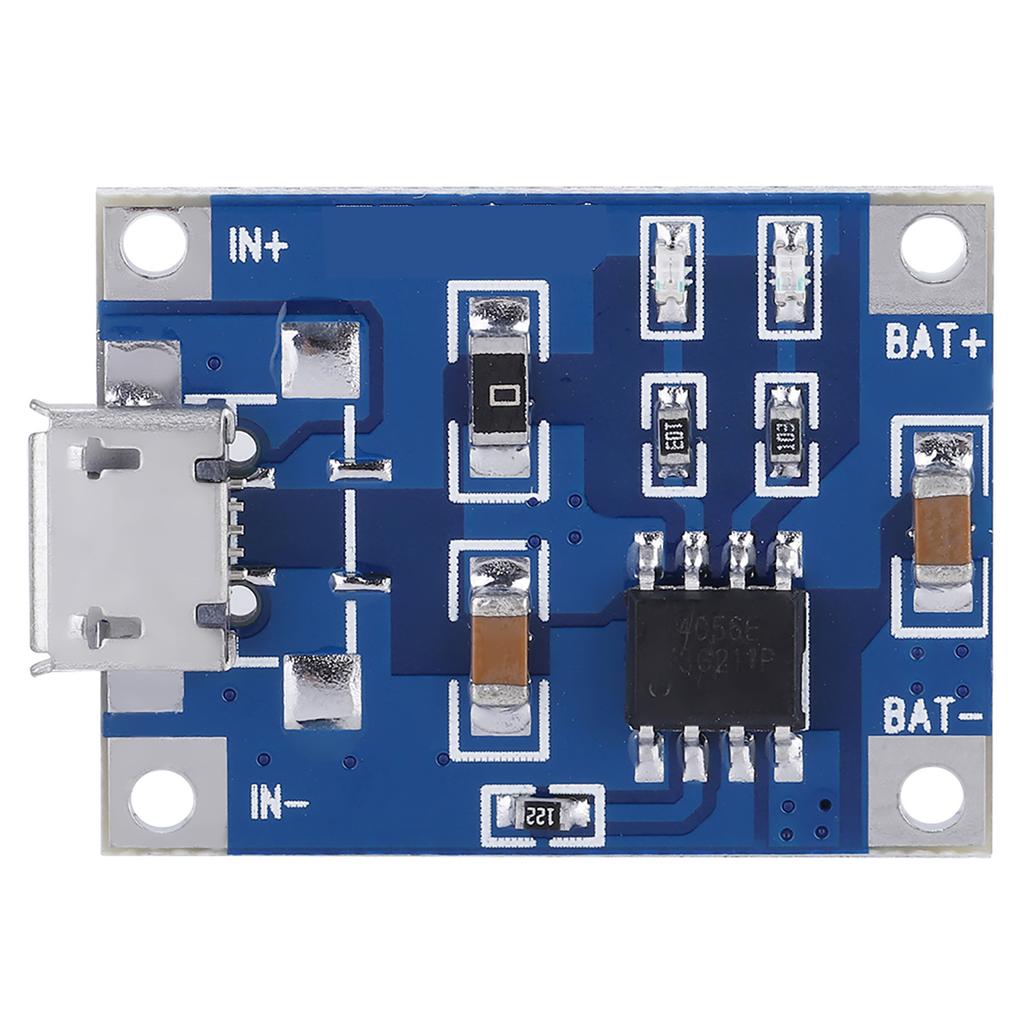

Гнездо USB и контактная площадка \"+ -\" рядом с ним — это питание.
вход, и должен подключаться к напряжению 5В. B+ соединен с положительным полюсом
батареи, B- подключен к отрицательной. OUT+ и OUT- подключены к
загружать, например, мобильную плату наддува или другие грузы.
Подключить
аккумулятор к B+, B-, затем зарядное устройство телефона к USB-разъему; красный
индикатор означает, что он заряжается, зеленый свет сети полностью заряжен.
уведомление:
1. Амперметр, используемый для проверки тока, может быть подключен только к входу 5 В платы последовательно.
2. Зарядный ток должен быть в 0,37 раза больше батареи
вместимость, эл.. для батареи емкостью 1000 мАч зарядный ток должен быть
400.
3. Провода зарядного соединения не могут быть ни слишком тонкими, ни слишком длинными, иначе это приведет к большому сопротивлению соединению.
4. Сохраняйте хорошее соединение контакта с батареей.
5. Если входное напряжение 5 В выше, 5,2 В или 5,5 В, например, может вызвать
отсутствие зарядного тока менее 1000мА, это нормально. Высокий
напряжение вызовет лихорадку чипа, и это автоматически уменьшит
зарядный ток, чтобы защитить чип от горения. Температура стружки
достижение 60 ° C является нормальным, когда он работает.
6. Обратное соединение на выходе (аккумулятор) сожжет чип, пожалуйста, имейте в виду.
