Описание:
8-канальный многофункциональный релейный модуль управления, использующий высококачественные компоненты промышленного класса, тщательно спроектированный и обработанный, стабильная работа, простой, может широко использоваться в различных приложениях управления питанием.. Модуль предустанавливает до 20 видов функций, использует конструкцию источника питания с широким диапазоном напряжений 8–36 В и добавляет функцию связывания каждого канала, пользователи могут свободно комбинировать множество новых приложений, таких как последовательное связывание, циклическое связывание и т. д.
Характеристики:
С 8 каналами
Управление входом и выходом, каждый канал может быть настроен на 20 видов функций для удовлетворения большего количества требований приложений.
Широкий диапазон входного напряжения 8–36 В с функцией защиты от обратного подключения питания не повредит модуль из-за неправильного подключения питания.
С индикатором питания и индикатором всасывания реле.
Можно установить функцию синхронизации не менее 1 секунды, точная синхронизация, погрешность менее 1%.
Добавлена функция автоматического энергосбережения.
Все параметры настройки могут быть автоматически сохранены, содержимое набора не будет потеряно при отключении питания.
Триггерный вход
поддерживает выбор пользователя, запуск импульса высокого или низкого уровня.
Ключевая функция:
Меню 1:
F--X Нажмите и удерживайте SET, чтобы войти в меню 1, коротко нажмите «+ -\», чтобы настроить X до 0 ~ 3, что соответствует 1 ~ 4 каналам
Коротко нажмите SET, чтобы войти в меню 2, коротко нажмите \"+ -\", чтобы выбрать настройки, связанные с каналом X (0-7)
Меню 2:
X--0 Выбор функции (00)
Короткое нажатие SET для входа, короткое нажатие \"+ -\" для установки параметров 0 ~ 19, соответствующих функции 1 ~ функции 20
X--1 T1 час (000)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 часов (0-255)
X--2 T1 минута (00)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 минуты (0-59)
X--3 T1 секунда (00)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 секунды (0-59)
X - 4 часа T2 (000)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 часов (0-255)
X - 5 Т2 минуты (00)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 минуты (0-59)
X - 6 Т3 секунды (00)
Короткое нажатие SET для входа, короткое нажатие или длительное нажатие \"+ -\" для SET T1 секунды (0-59)
X--7 Время цикла (0000)
Короткое нажатие SET для ввода, короткое нажатие или длительное нажатие \"+ -\", чтобы УСТАНОВИТЬ количество циклов (0-9999)
Нажмите SAVE для возврата или SAVE для выхода
Электрический параметр:
Рабочее напряжение: рекомендуется 8в-36в (предельное рабочее напряжение 6в-45в)
Номинальная мощность: Статическая мощность менее 0,1 Вт
Динамическая мощность менее 1,5 Вт
Рабочая температура: рекомендуемая температура - от 20 °C до 60 °C
(предельный диапазон рабочих температур - 30 °C -70 °C)
Грузоподъемность: Нормально открытый порт: 0-30В /10А, переменный ток 0-250В /10А
Нормально закрытый порт: 0-28В /10А, переменный ток 0-125В /10А

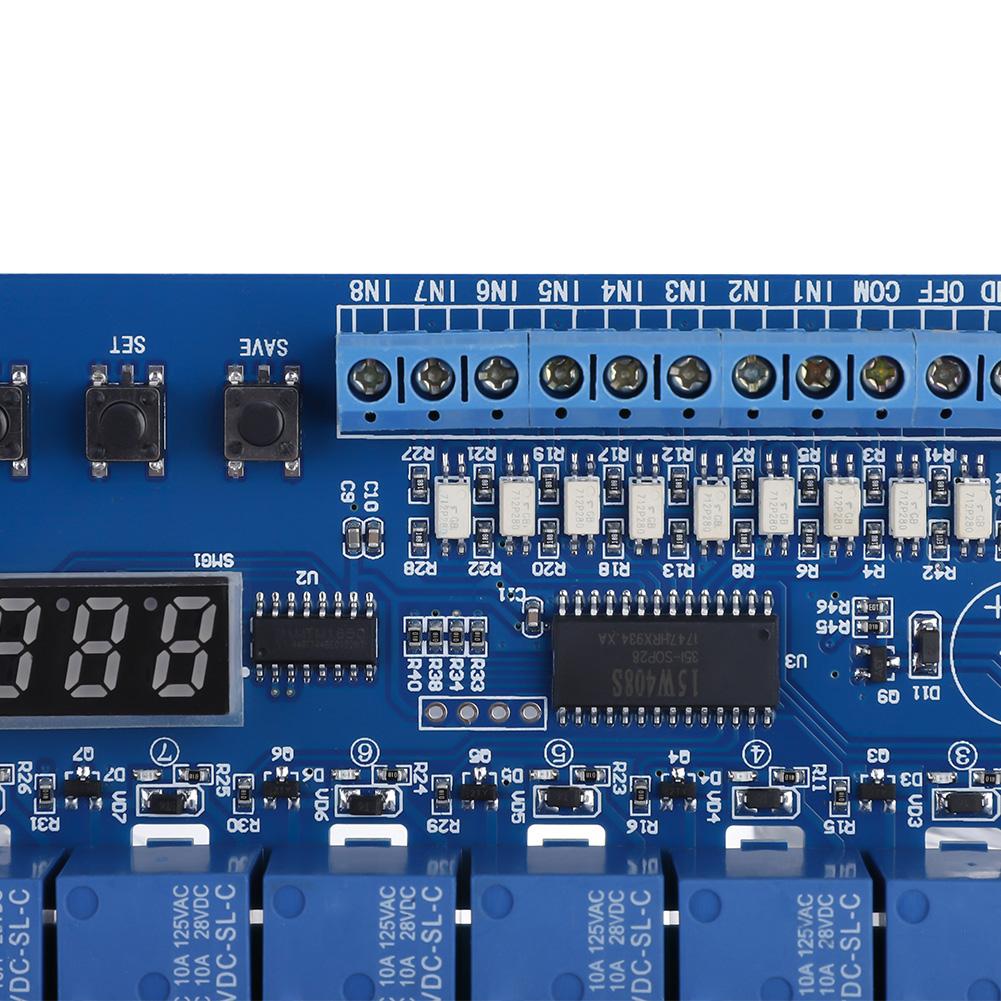

Порт модуля:
Напряжение модуля/входной терминал: Есть 8 линейных интерфейсов, каждый из которых имеет терминалы для удобства пользователя
VIN: положительный полюс
GND: отрицательный полюс
OFF: Клемма управления питанием
COM: Помпоновый конец входа фотоэлектрической изоляции
В1-В8: Интерфейс обнаружения входа
Релейный выход нагрузки: 24-проводной интерфейс, все интерфейсы имеют клеммы
уведомление:
1. Интерфейс обнаружения входа может быть либо активным-высоким, либо активным-низким.. Пользователь может выбрать через COM-порт. Если COM подключен к H, IN1-IN8 активен на высоком уровне, если COM подключен к L, IN1-IN8 активен на низком уровне!
2. Триггерное напряжение (Напряжение порта COM, IN1-IN8): высокий уровень не более 5В, низкий уровень не более 0,8В.
Характеристики:
Материал: ABS
Размер: 140 x 80 мм / 5,51 x 3,15 дюйма
Вес: приблизительно. 154 г
Список пакетов:
1 х релейный модуль
