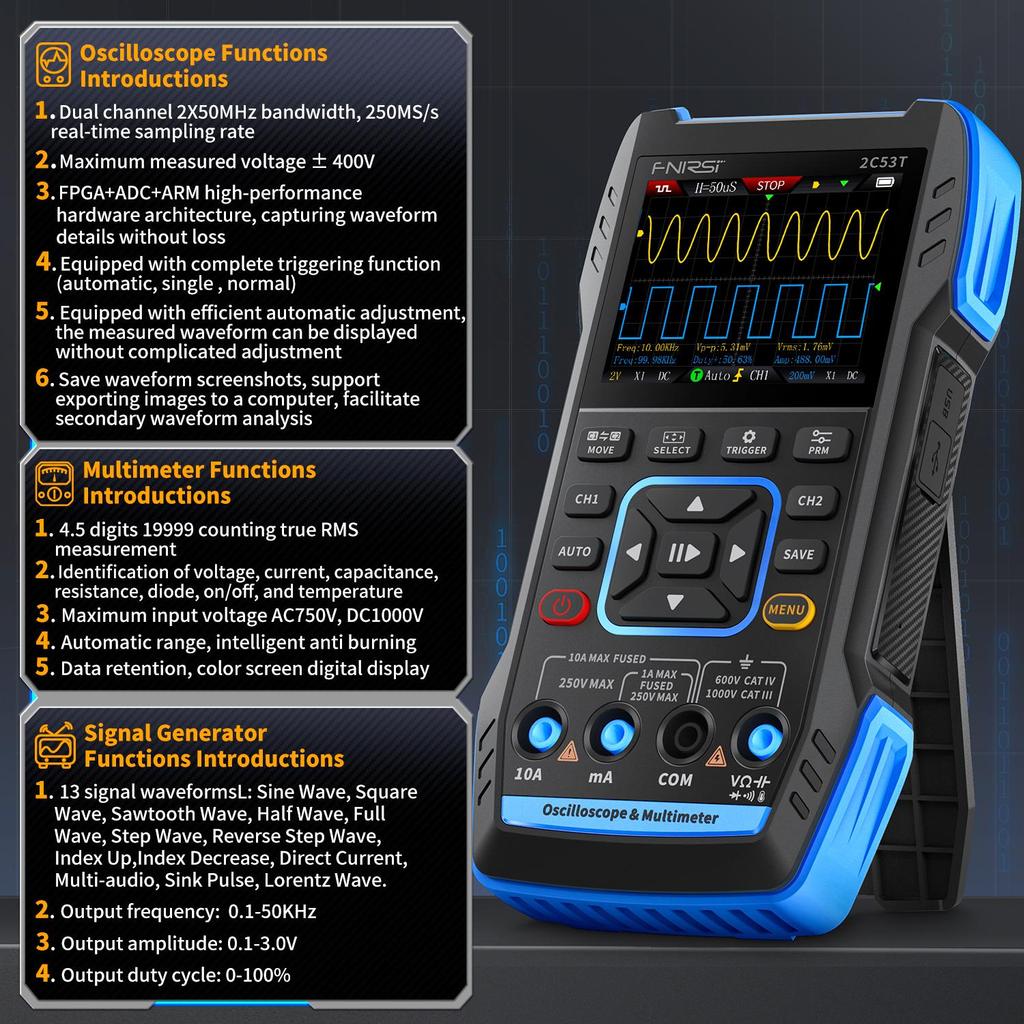

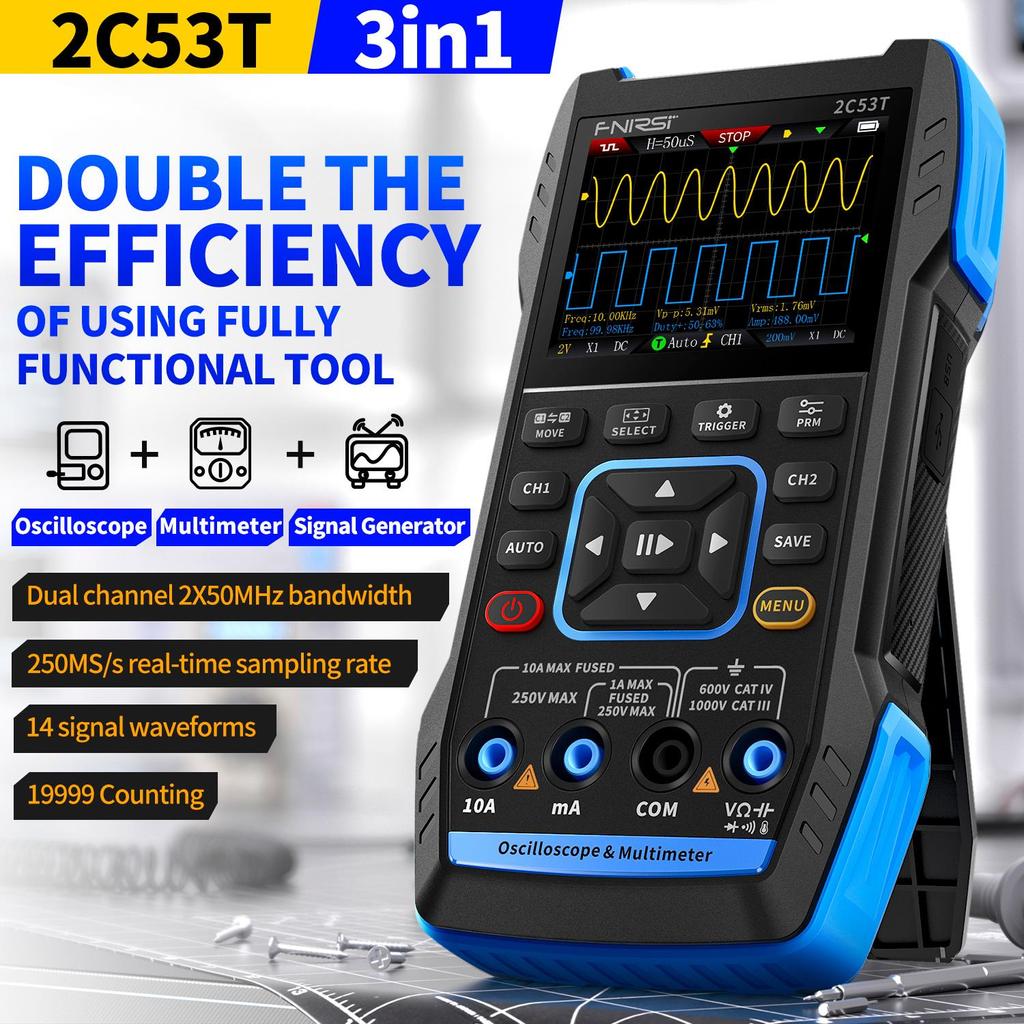

FNIRSI-2C53T — универсальный и практичный двухканальный цифровой осциллограф «три в одном», выпущенный компанией FNIRSI и предназначенный для профессионалов в сфере технического обслуживания и научных исследований.. Это устройство совмещает в себе функции осциллографа, мультиметра и генератора сигналов.. Осциллограф использует аппаратную архитектуру FPGA+ARM+ADC, которая обеспечивает частоту дискретизации 250 Мвыб./с, аналоговую полосу пропускания 50 МГц и встроенный модуль защиты от высокого напряжения, поддерживающий измерения пикового напряжения до ±400 В.. Он также поддерживает сохранение и просмотр снимков экрана для вторичного анализа.

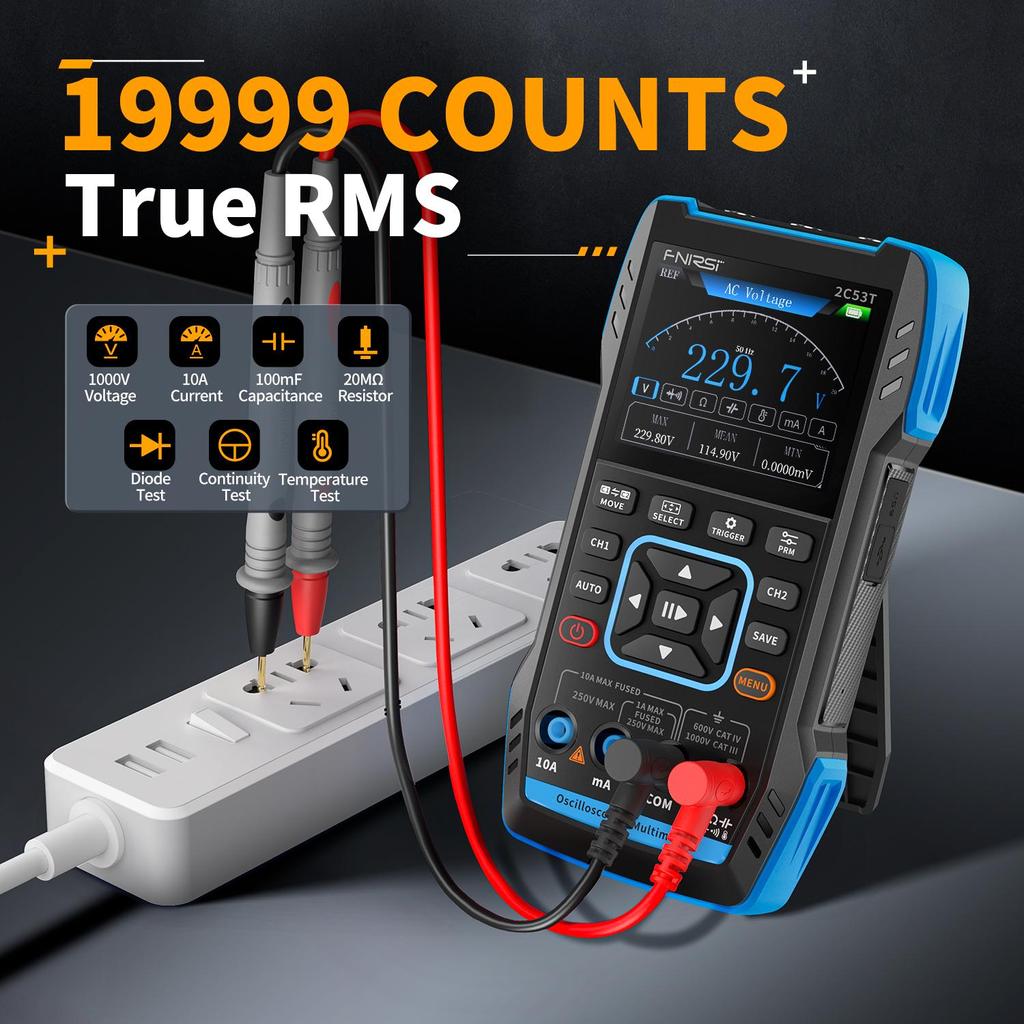

Функция мультиметра предлагает 4,5-разрядный дисплей с 19999 отсчетами истинного среднеквадратичного значения, поддерживает измерения переменного и постоянного напряжения и тока, а также измерения емкости, сопротивления, диодов и целостности цепи, что делает его идеальным многофункциональным прибором для профессионалов, заводов, школ, любителей или домашнего использования.
Встроенный генератор функциональных сигналов DDS может выводить 13 типов функциональных сигналов с максимальной выходной частотой 50 кГц и размером шага 1 Гц.. Выходная частота, амплитуда и рабочий цикл регулируются.. Он оснащен 2,8-дюймовым ЖК-экраном высокой четкости с разрешением 320*240 и встроенным литиевым аккумулятором емкостью 3000 мАч с временем работы в режиме ожидания до 6 часов.. Компактный размер обеспечивает пользователям более мощные практические функции и отличную портативность.
Ключевая особенность:

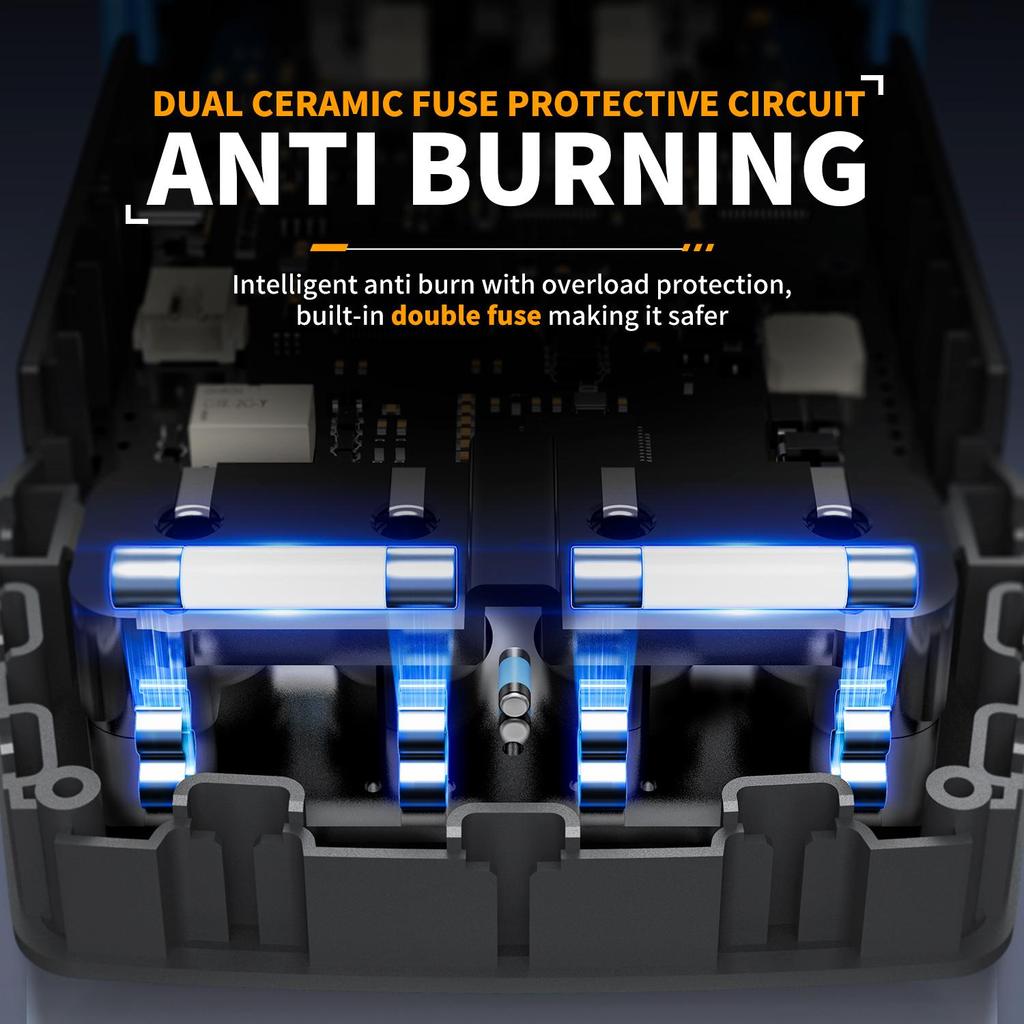

1Противогорение: Двойной керамический предохранитель защитной цепи. Интеллектуальная защита от перегрева с защитой от перегрузки и встроенный двойной предохранитель делают его более безопасным
Превосходное представление: Аппаратная архитектура использует ту же схему ARM+FPGA+высокоскоростной АЦП, что и настольные компьютеры, но с высокой стоимостью.. Это не обычная схема прямого захвата данных ЦП, а мощная система запуска с возможностью сверхсильного захвата формы сигнала без потери деталей формы сигнала.

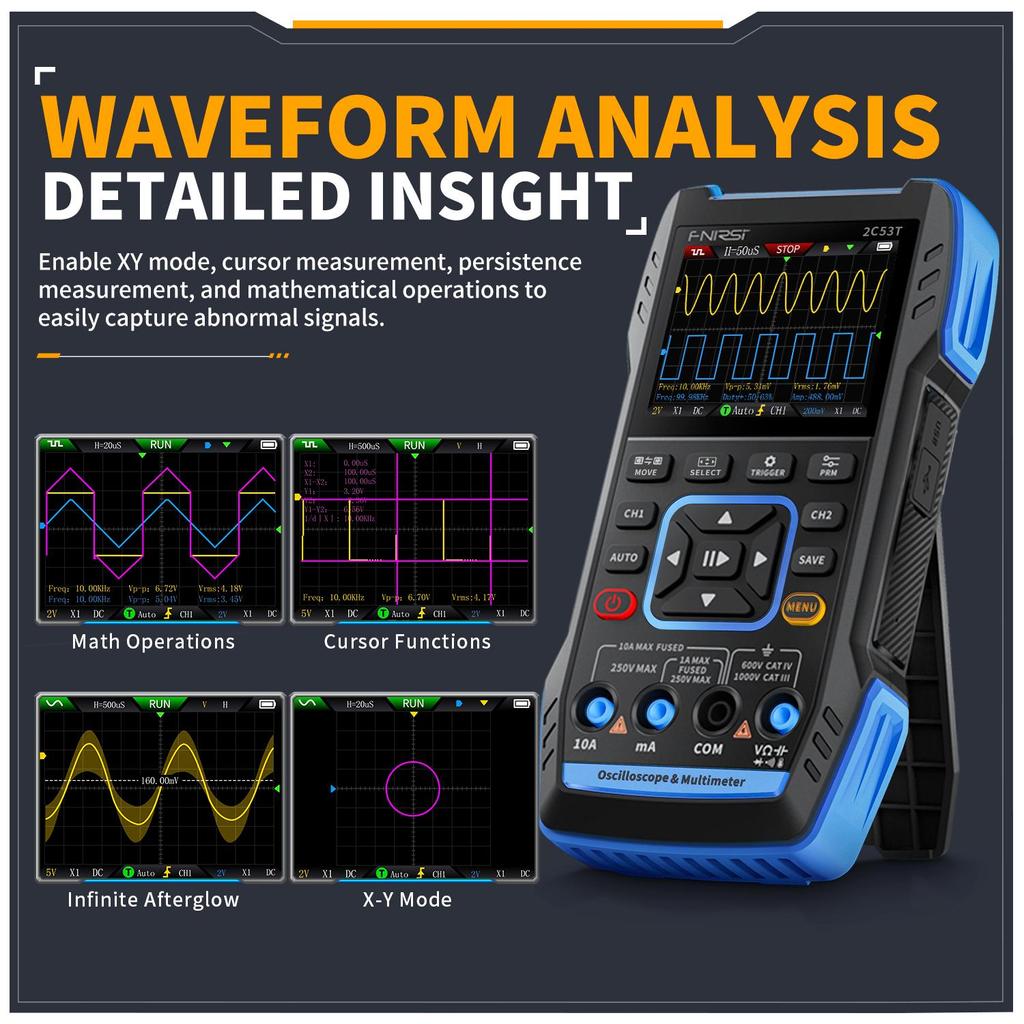

2Анализ деталей формы волны: Он поддерживает расширенные функции, такие как режим XY, измерение курсора, измерение послесвечения, математические операции и т. д., что упрощает захват аномальных сигналов.. Поддерживает сохранение и экспорт формы сигнала для удобного вторичного анализа.
3Сохранение и просмотр формы сигнала: Сохраните снимок экрана формы сигнала одним щелчком мыши. Сохраненное изображение можно просмотреть на осциллографе или экспортировать на компьютер, что упрощает вторичный анализ.
Основной параметр
Модель продукта: 2C53T
Дисплей: цветной экран HD 2,8 дюйма
Характеристики зарядки: ТИП-C (5V / 1A)
аккумулятор: 3000mAh литиевая батарея
Параметр осциллографа
Канал: Двойной канал
Частота дискретизации: 250МС/с

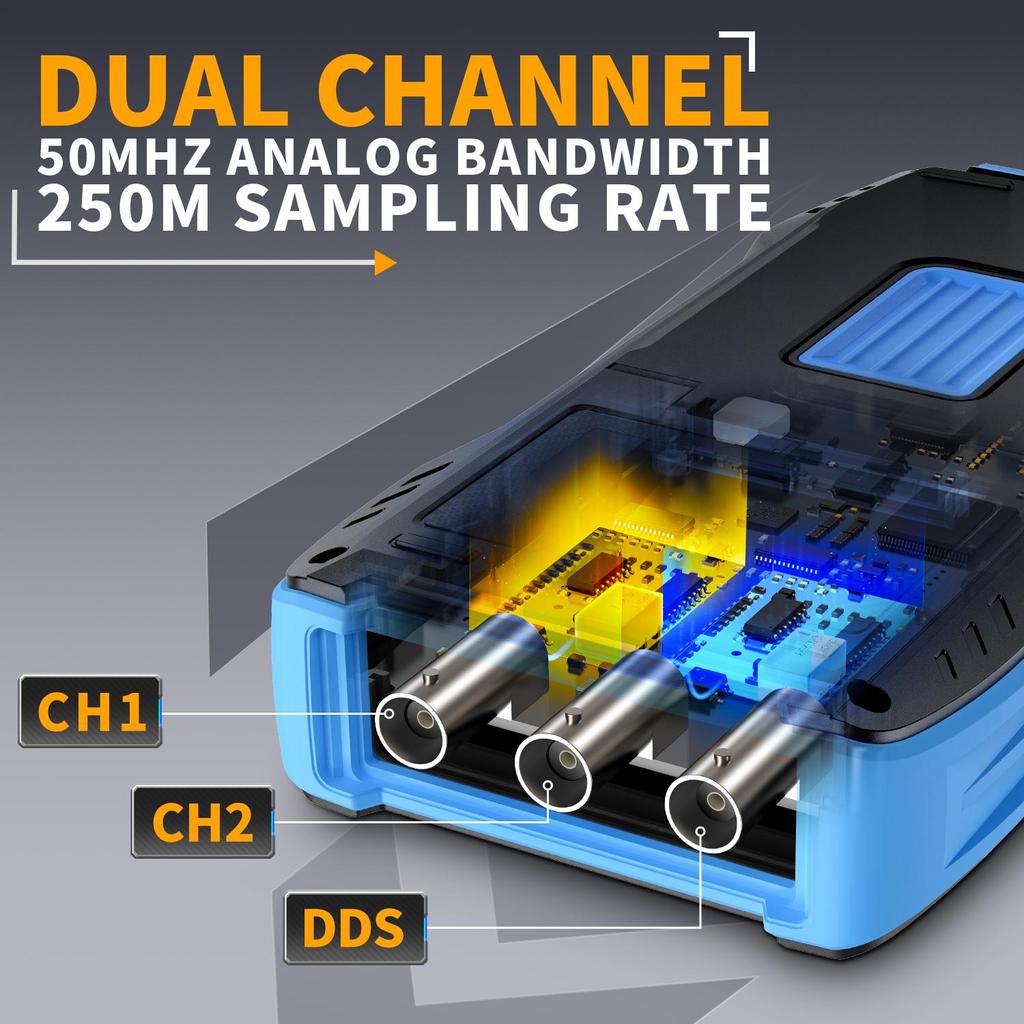

Аналоговая полоса пропускания: 50M(двухканальный независимый 50M)
Глубина хранения: 1Кбаллы
Импеданс: 1 МОм
Диапазон временной развертки: 10 нс-20 с
Вертикальная чувствительность: 10 мВ/дел-10 В/дел (X1)
Максимальное измеряемое напряжение: ±400 В
Режим триггера: АВТО/Нормальный/Одиночный
Тип триггера: нарастающий фронт, спадающий фронт
Режим отображения: YT/Rolling/XY
Метод соединения: переменный/постоянный ток
Длительность: ВЫКЛ, 500 мс, 1 с, ∞
Математика: 8 основных операций + БПФ
Сохранение скриншота формы волны: поддерживается
Экспорт изображения формы волны: поддерживается
Измерение курсора: поддерживается
Параметр мультиметра
Напряжение постоянного тока: 1,9999 В/19,999 В/199,99 В/1000 В
Напряжение переменного тока: 1,9999 В/19,999 В/199,99 В/750,0 В
Постоянный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Переменный ток: 19,999 мА/199,99 мА/1,9999 А/9,999 А
Сопротивление: 19,999 МОм/1,9999 МОм/199,99 КОм/19,999 КОм, 1,9999 КОм/199,99 Ом
Емкость: 999,9 мкФ/99,99 мкФ/9,999 мкФ/999,9 нФ/99,99 нФ/9,999 нФ/9,999 мкФ/99,99 мФ
температура: (-55~1300℃)/(-67~2372℉)
Диод: ДА
Тест на непрерывность: ДА
Параметры генератора сигналов
1. 13 форм сигналов: Выходной сигнал: синусоида, прямоугольная волна, пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспоненциальный рост, экспоненциальное падение, постоянный ток, многоканальный звук, импульс Синкера, волна Лоренца
2. Выходная частота: 0-50КГц
3. Выходная амплитуда: 0-3В
4. Выходной рабочий цикл: 0-100%

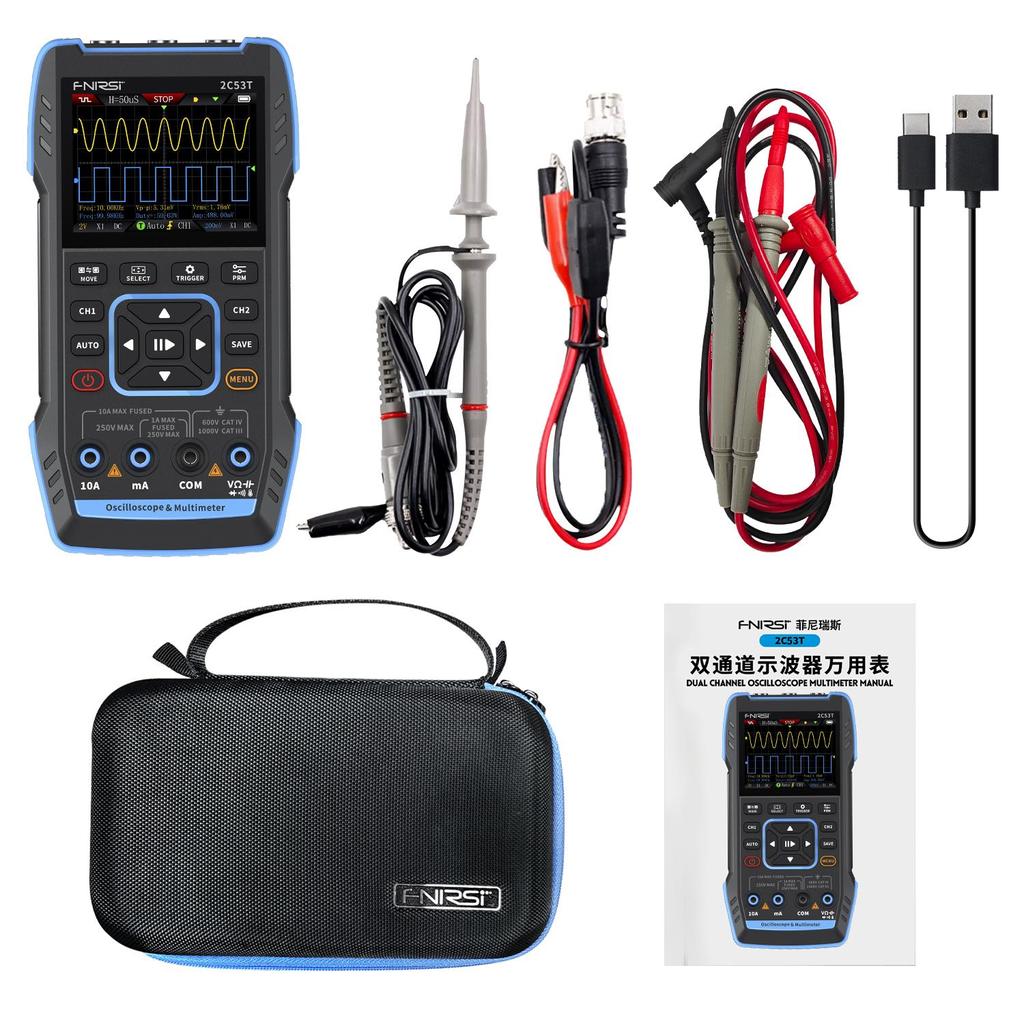

№ 1 2C53T Стандарт
Осциллограф 2C53T *1
10X зонд P6100 *1
Зонд с зажимом типа «крокодил» *1
Мультиметр Зонд * 1
Зарядный кабель * 1
Сумка для хранения * 1
Руководство пользователя * 1
Упаковка коробки * 1

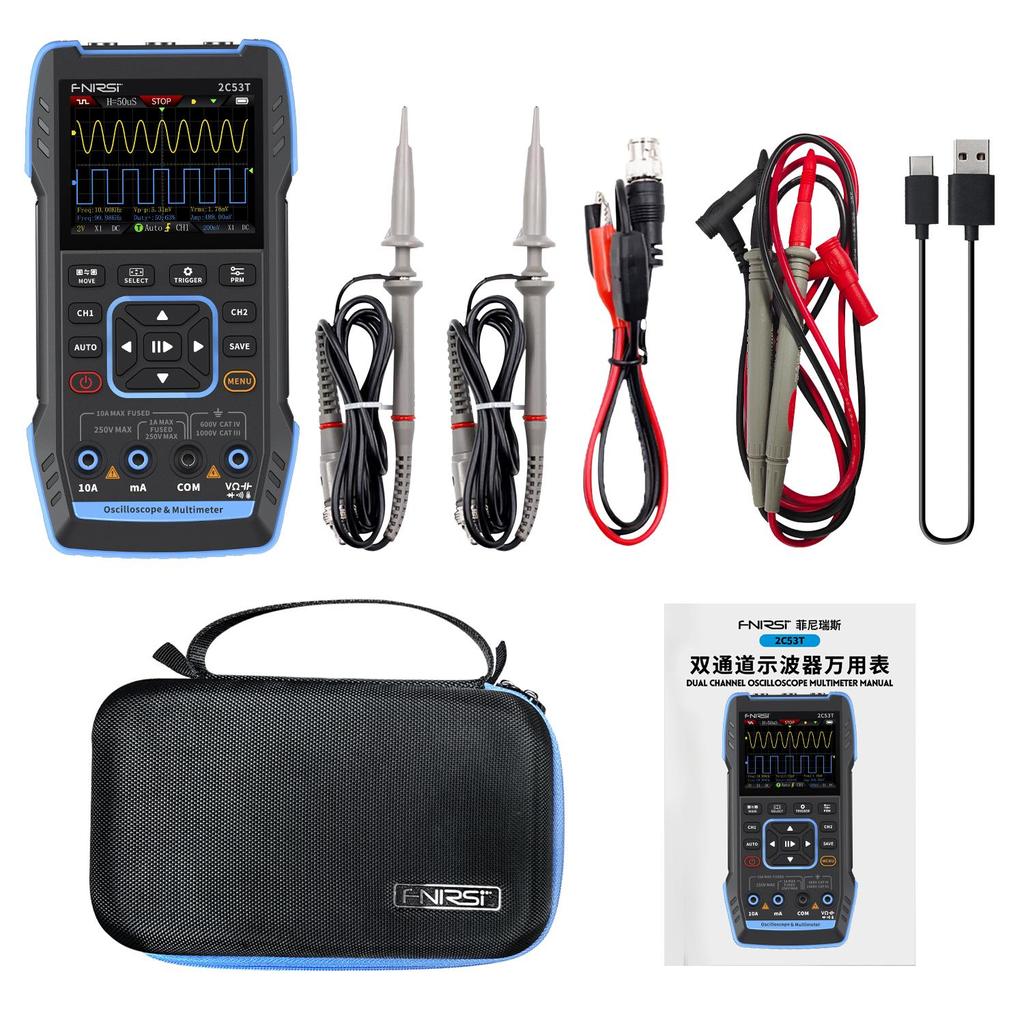

NO.2 2C53T Полный комплект
Осциллограф 2C53T *1
10X P6100 зонд *2
Зонд с зажимом типа «крокодил» *1
Мультиметр Зонд * 1
Зарядный кабель * 1
Сумка для хранения * 1
Руководство пользователя * 1
Упаковка коробки * 1
