Описание

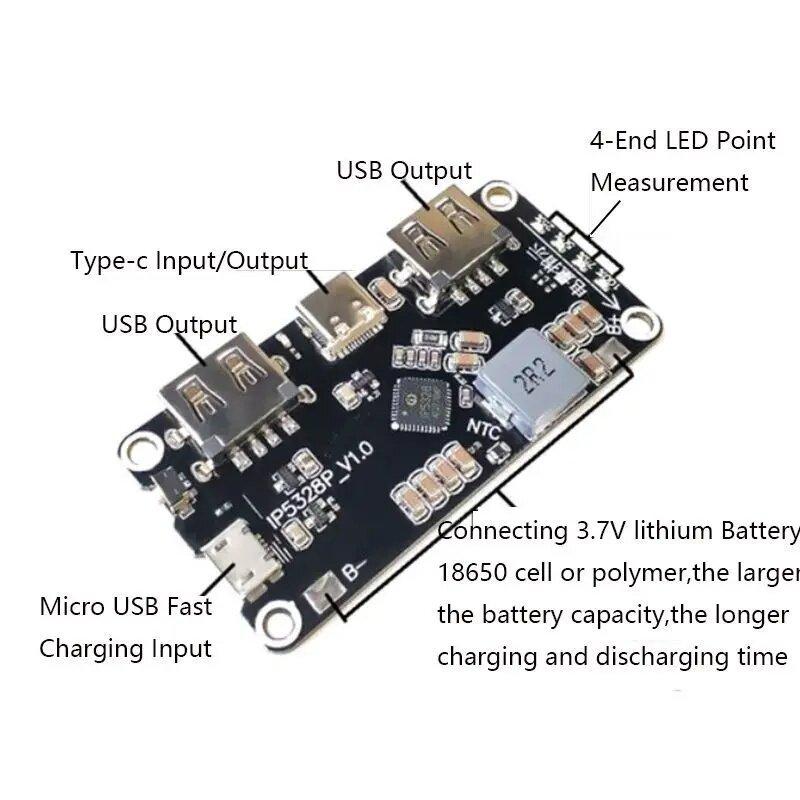

Принять решение Infinix IP5328P для мобильного питания, четыре слоя позолоченного покрытия, оптимизированную компоновку и проводку, поддержку нескольких протоколов быстрой зарядки, двунаправленную быструю зарядку 18 Вт, в общей сложности может поддерживаться 4 интерфейса зарядки.: 2 выходных интерфейса USB-A, 1 интерфейс USB-C, 1 интерфейс Micro USB, 4 интерфейса поддерживают быструю зарядку, 2 порта USB-A поддерживают выход быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP, мощность до 18 Вт; поддержка Apple, Samsung, соглашение BC1.2. Порт USB-C поддерживает двунаправленную быструю зарядку USB PD и совместим с входами быстрой зарядки FCP, AFC, SFCP и выходами быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP.. MicroUSB поддерживает FCP, AFC, SFCP быстрый вход зарядки.

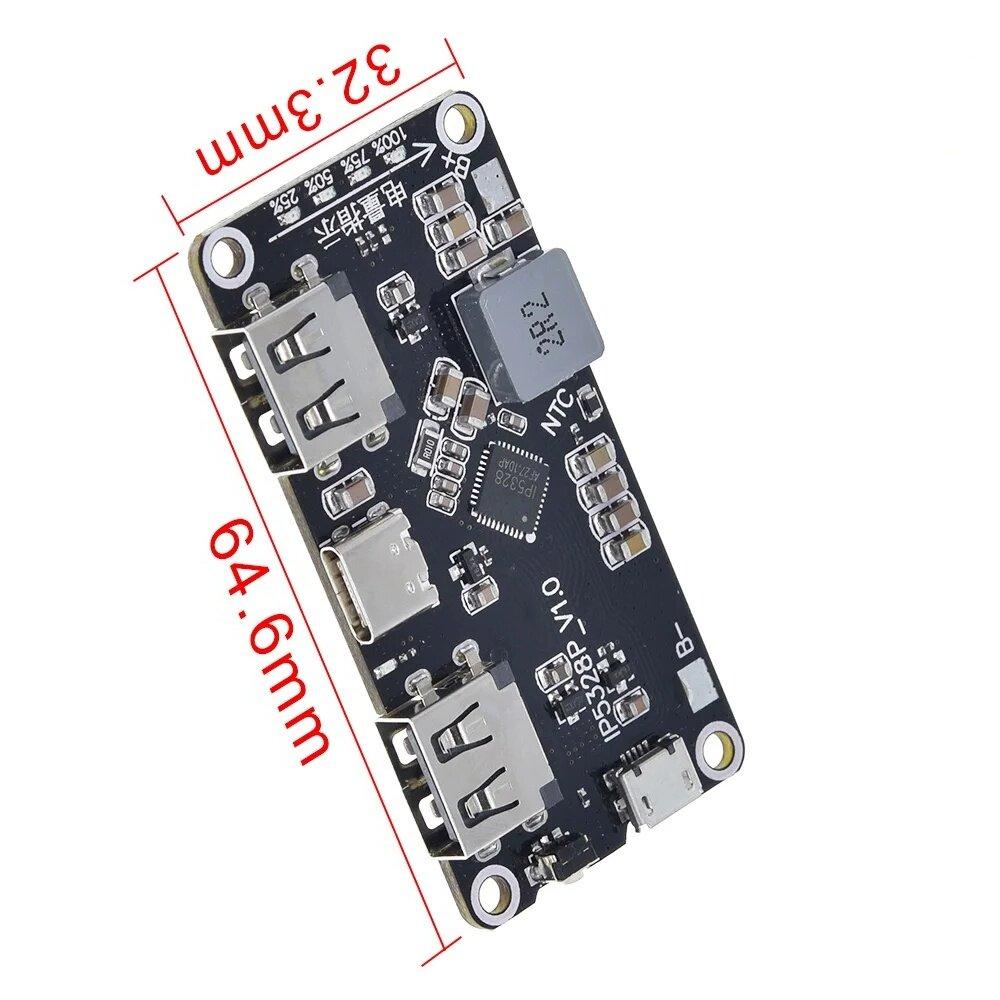

Параметры модуля продукта: Размер: 65 мм*32,5 мм ультратонкий угловой диаметр отверстия 3 мм Выходной интерфейс: USBA+USBA+TYPE-C поддерживает быстрый выход зарядки (Подробную информацию о протоколе быстрой зарядки см. в спецификации.) Интерфейс ввода: MICRO + TYPE-C поддерживает вход для быстрой зарядки (Подробную информацию о протоколе быстрой зарядки см. в спецификации.) Тип батарейки: 3.7V аккумулятор (коллекция или литиевая батарея 18650) соединены параллельно в одну ячейку, емкость не ограничена, чем больше емкость, тем больше время заряда и разряда, пожалуйста, добавьте плату защиты для безопасности, материнская плата имеет положительные и отрицательные точки, батарея не допускается. Если подключение будет обратным, материнская плата сгорит на ваш страх и риск! ! ! Индикация быстрой зарядки: Вход и выход высокое напряжение индикатор быстрой зарядки эффективность преобразования: КПД 95% (отличается по энергоэффективности при разных напряжениях) Подробности смотрите в технических характеристиках Нажмите клавишу: Длительность нажатия клавиши больше 60 мс, но меньше 2 с, что является коротким нажатием.. Короткое нажатие включит индикатор питания и повысит выход. Нажатие более 10 секунд приведет к сбросу всей системы.. На нажатия клавиш длительностью менее 30 мс не будет никакой реакции.. Функция автоматического обнаружения вставки мобильного телефона: IP5328P автоматически обнаруживает подключение телефона, немедленно выходит из режима ожидания, включает повышение напряжения 5 В для зарядки телефона, сохраняет работу ключа и поддерживает решение без ключа.
Описание функции: Блокировка и активация при низком напряжении батареи. Когда IP5328P подключается к батарее в первый раз, независимо от напряжения батареи, чип блокируется, а самый нижний разряд индикатора питания мигает. 4 Повторите запрос; в состоянии без зарядки, если напряжение батареи слишком низкое, чтобы вызвать отключение из-за низкого заряда батареи, IP5328P также перейдет в состояние блокировки.. В заблокированном состоянии, для снижения статического энергопотребления, IP5328P не имеет функции обнаружения вставки мобильного телефона, а также не может быть активирован нажатием кнопки.. При нажатии этой клавиши усиление выходного сигнала не может быть активировано, но самое нижнее положение индикатора питания мигнет 4 раза, указывая на. В заблокированном состоянии вы должны войти в состояние зарядки, чтобы активировать функцию чипа.
Charge IP5328P имеет систему управления зарядкой литиевых аккумуляторов с постоянным током и постоянным напряжением, которая поддерживает синхронную структуру переключения.. Может автоматически подбирать различные характеристики давления зарядной мощности. Когда напряжение батареи меньше 3 В, используйте струйную зарядку 250 мА; Когда напряжение аккумулятора больше 3 В, введите вход постоянного тока зарядки, клемма аккумулятора максимальная зарядка Электрический ток 5,0 А; Когда напряжение аккумулятора близко к установленному напряжению аккумулятора, введите зарядку постоянным напряжением; когда ток зарядки клемм аккумулятора меньше примерно 300 мА, а напряжение элемента аккумулятора близко к постоянному напряжению, прекратите зарядку. Если после зарядки напряжение аккумулятора ниже 4,1 В, перезарядите аккумулятор.. IP5328P использует технологию коммутационной зарядки с частотой коммутации 500 кГц.. Обычная входная зарядка 5 В, максимальная входная мощность 10 Вт; Вход для быстрой зарядки При зарядке максимальная входная мощность составляет 18 Вт.. Максимальный ток зарядки аккумулятора может достигать 5,0 А, а эффективность зарядки составляет до 94%, что позволяет сократить время зарядки на 3/4.. IP5328P автоматически регулирует ток зарядки для адаптации к адаптерам различной грузоподъемности.. IP5328P не поддерживает одинаковую зарядку и разрядку, а выходной порт разрядки будет закрыт в состоянии зарядки, чтобы предотвратить повреждение заряженного устройства высоким входным напряжением.. Boost IP5328P интегрирует систему синхронного импульсного преобразователя, которая поддерживает выход высокого напряжения, поддерживает широкий диапазон выходного напряжения 5 В ~ 12 В, отрицательная нагрузка составляет 5 В - 3,1 А, 7 В - 2,4 А, 9 В - 2,0 А, 12 В - 1,5 А.. Частота переключения 375 кГц.. Встроенная функция плавного пуска для предотвращения сбоев, вызванных чрезмерным пусковым током при запуске, интегрированная защита от перегрузки по току, короткого замыкания, перенапряжения, перегрева и другие функции защиты обеспечивают стабильную и надежную работу системы.. Выходной ток системы повышения напряжения может автоматически регулироваться в зависимости от температуры, гарантируя, что температура ИС будет ниже установленного значения.
