Характеристики:
С 6-световой светодиодной системой.
Все светодиоды загорается, когда проводка хорошая.
Делает проверку проводки быстрой, легкой и очень простой.
Прочная черная пластиковая конструкция
Портативный, простой в хранении ручной дизайн

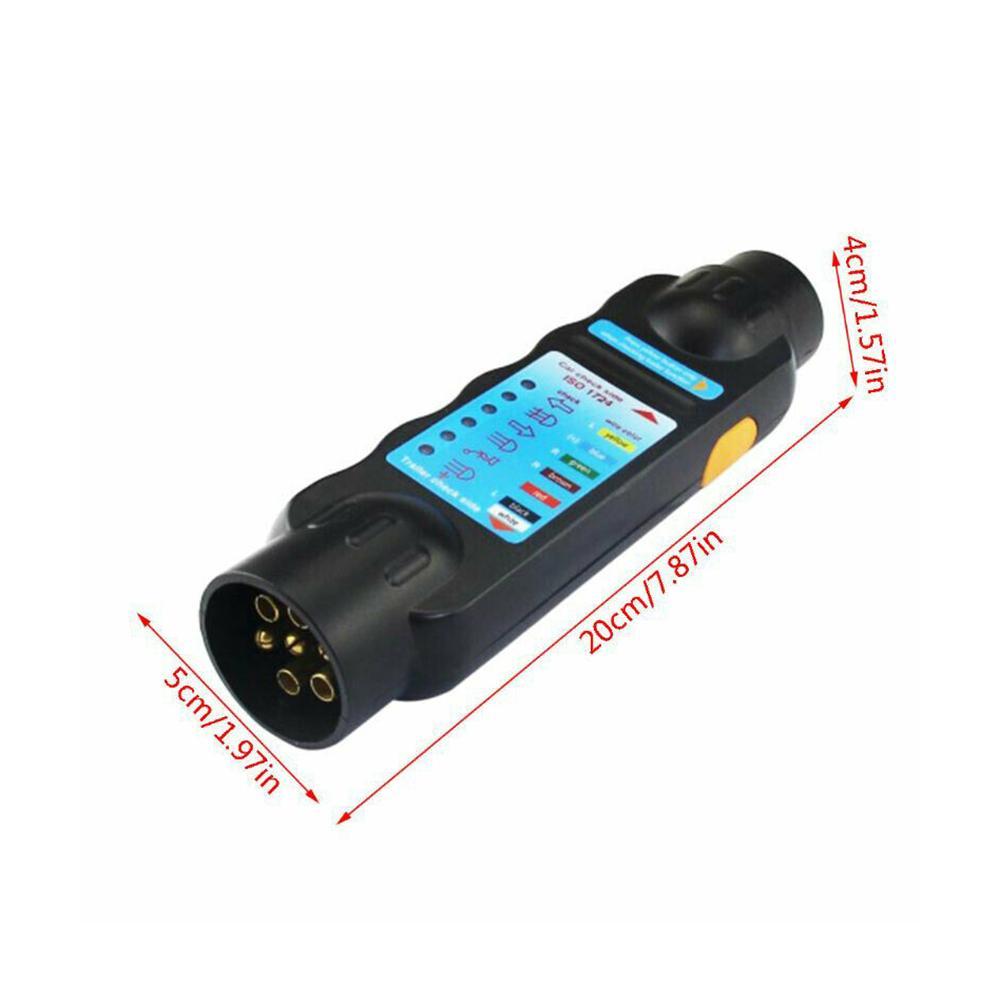

Размер товара: Приблизительно 19,5 х 5 х 3,5 см / 7,9 х 2,4 х 1,6 "
Напряжение 12В

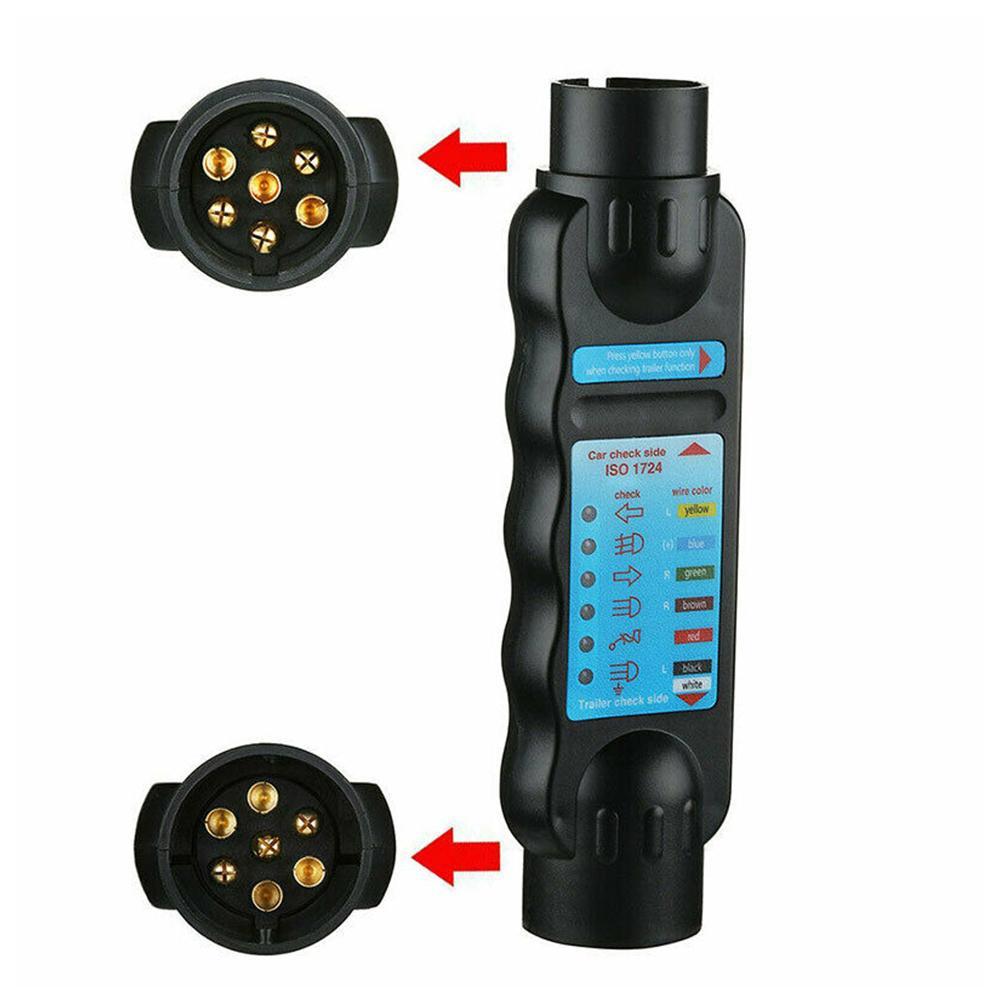

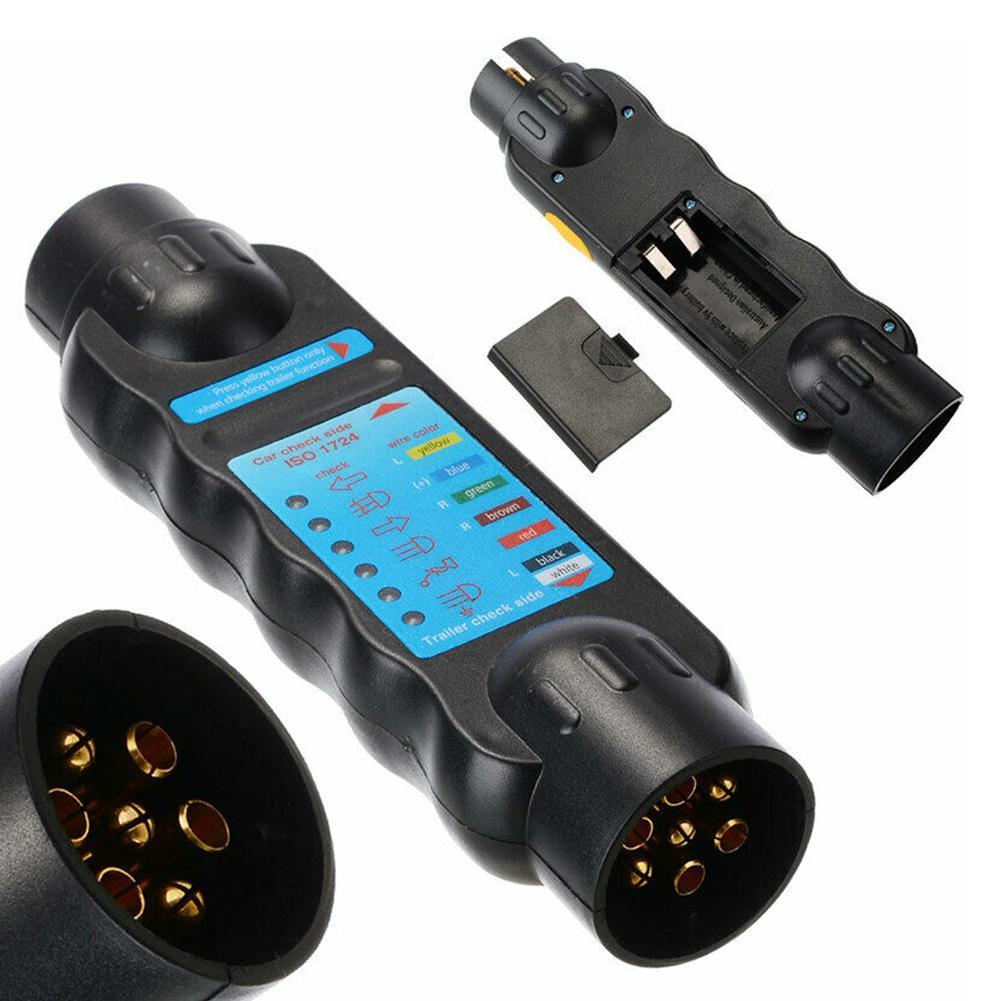

Этот 7-контактный тестер предназначен для индикация неисправности проводки как на буксирных транспортных средствах, так и на прицепах / караванах и т. Д.
Просто подключите тестер к 7-контактной розетке или 7-контактной вилке прицепа или нажмите желтую кнопку на боковой стороне тестера.
Как использовать:
Трейлер (также может быть использован для RV):
1. Подключите 7-отверстие штепсельной вилки прицепа к тестеру
2. Нажмите желтую кнопку на тестере:
Если светодиод загорается все, линия нормальная. Функция каждого светодиодного индикатора заключается в следующем::
PIN 1 - Желтый провод (Левый/ручной указатель поворота)
PIN 2 - Синий провод ( Задние противотуманные фары)
PIN 3 - Белый провод ( Возвращение земли)
PIN 4 - Зеленый провод (Указатель поворота вправо/ч)
PIN 5 - Коричневый провод (Правый / H Хвост & Нет. Тарелка Лампа)
PIN 6 - Красный провод (Стоп-сигнал
PIN 7 - Черный провод (Левый / H Хвост и Нет. Тарелка Лампа)
Если светодиоды не горят, подключение линии происходит неправильно.
Машина:
Подключите тестер к розетке автомобиля
Нажмите желтую кнопку тестера
Если светодиод загорается все, линия нормальная.
Проверьте функцию каждого контакта в автомобильной розетке:
Включите левый поворотник, индикатор тестового индикатора Желтый будет гореть, если светодиодный индикатор выключен, это означает, что соединение линии неправильно или линия сломана.
Повторите эти два шага, чтобы проверить правый сигнал поворота / противотуманный фонарь / и т. Д.
Проблема (Убедитесь, что нажата желтая кнопка):
1, некоторые светодиодные индикаторы не горят:
Линия повреждена или лампочка сломана, плохой контакт
2, все светодиодные фонари не яркие:
Если провод заземления поврежден или все лампы сломаны, проверьте блок питания.
3. Один или несколько индикаторов слабы или мигают:
Линия повреждена или вилка соприкасается с посторонними предметами.
4, все светодиодные индикаторы слабые или мигают:
Заземляющий провод поврежден, пожалуйста, проверьте блок питания
5, свет прицепа не горит, но светодиодный индикатор тестера горит:
Линия прицепа коротко замыкается, и предохранитель может перегореть.
В пакет включено:

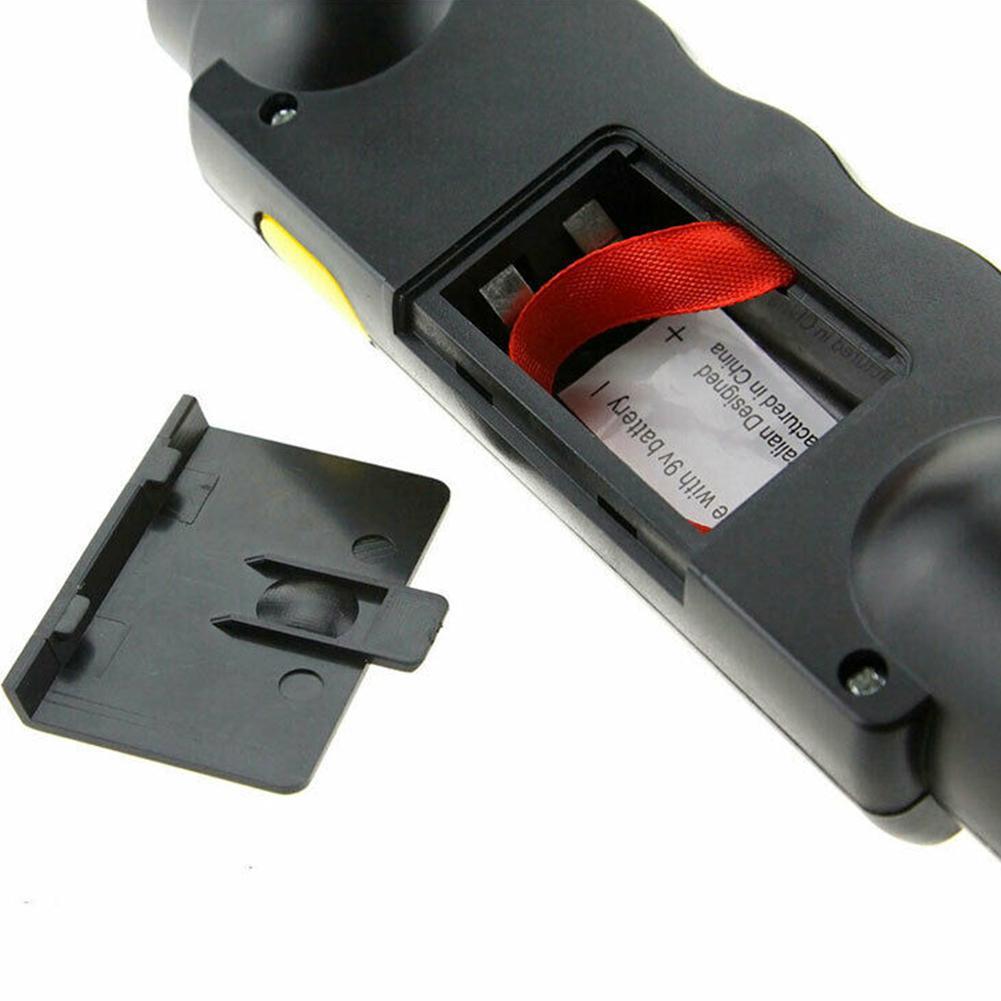

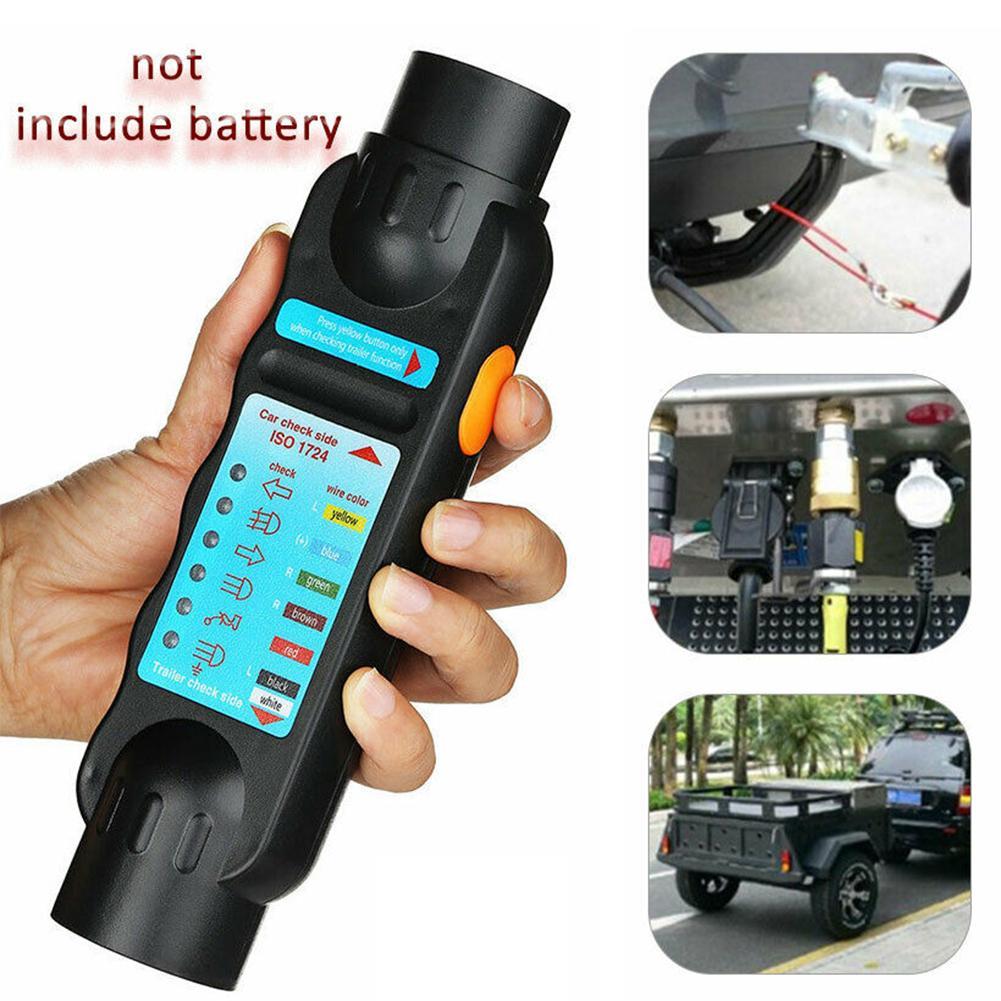

1 x Тестер схемы проводки ( Батарея 9V не входит в комплект поставки)
