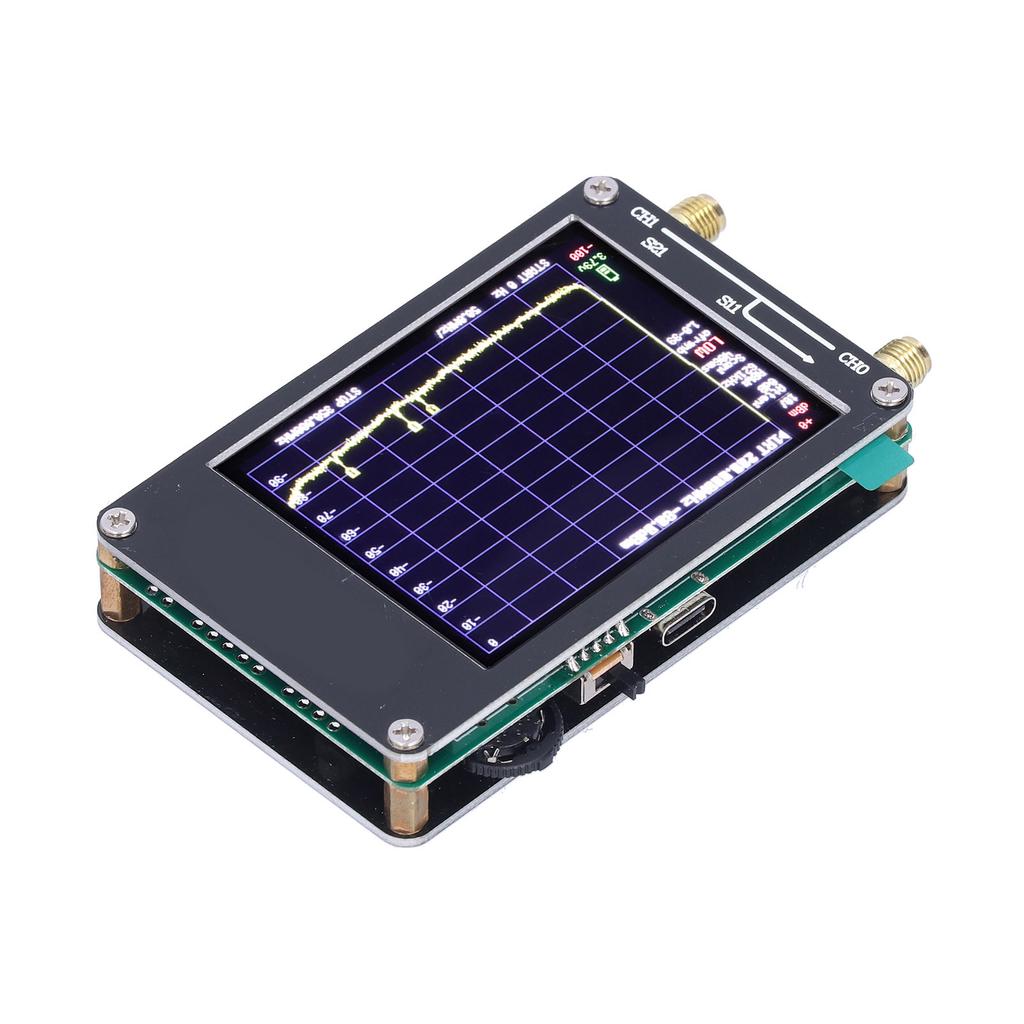

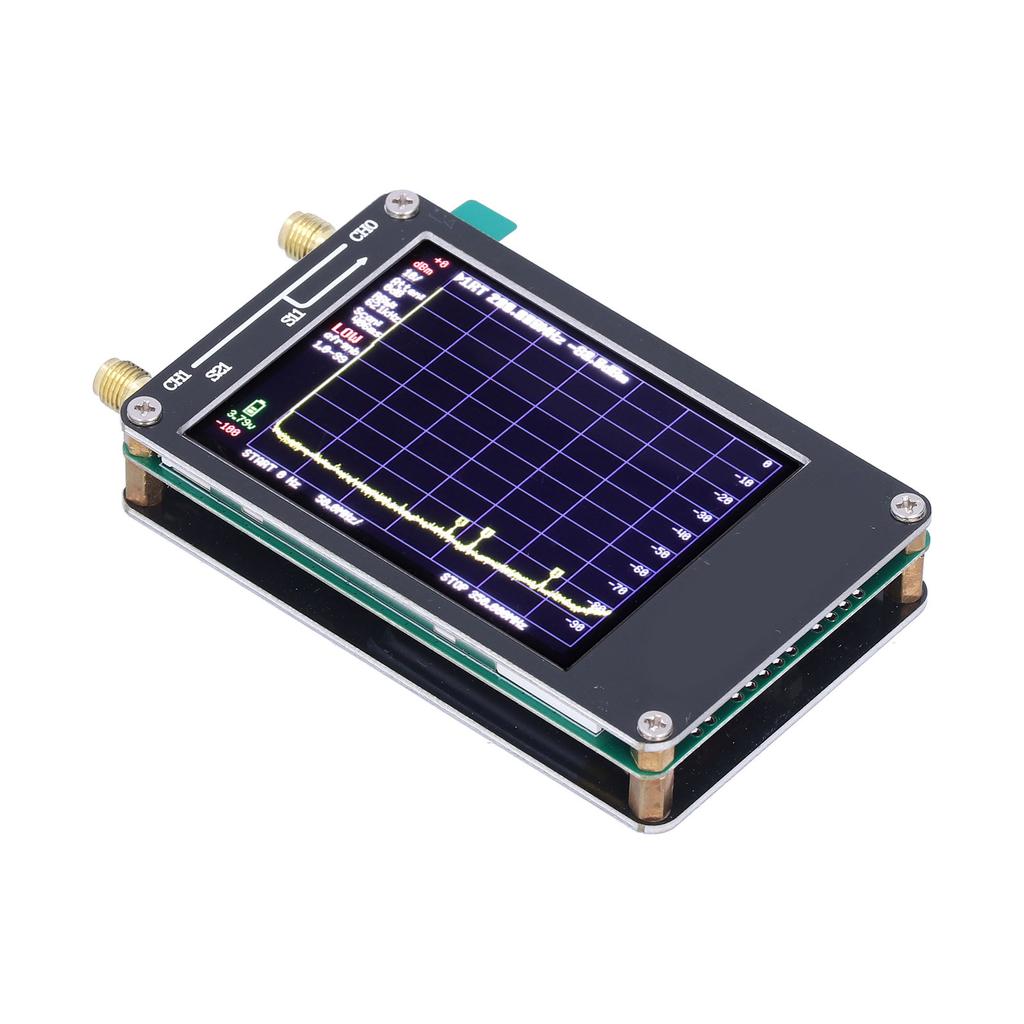

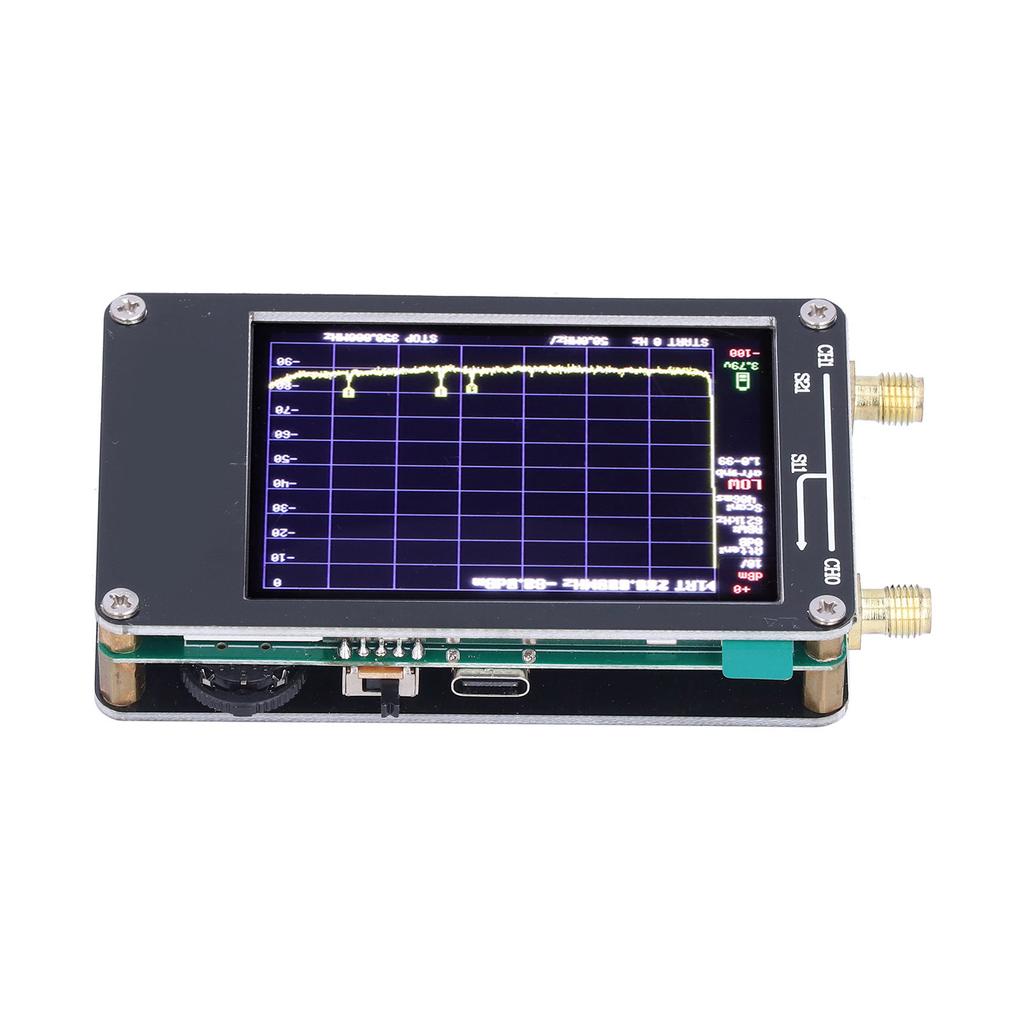

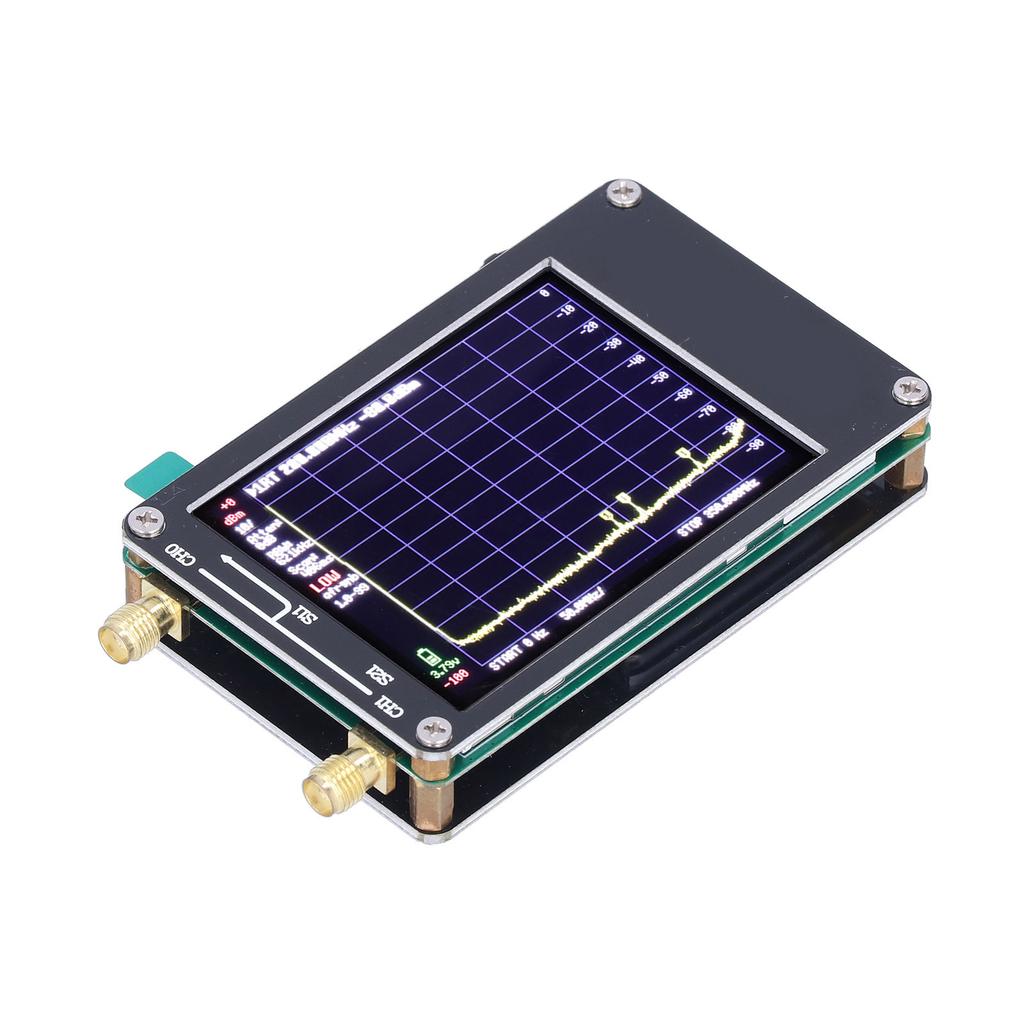

Характерная черта:
1. Анализатор спектра имеет два входа, высококачественный СЧ ВЧ УКВ вход 0,1 МГц?350 МГц, высококачественный вход УВЧ 240 МГц?960 МГц.
2. Встроенный генератор калибровочных сигналов используется для автоматической самопроверки и калибровки низкого входного сигнала. Когда не используется в качестве анализатора спектра, который можно использовать в качестве генератора сигналов. Синусоидальный выход MF HF VHF составляет 0,1 МГц?350 МГц, выходной сигнал прямоугольной формы УВЧ находится в диапазоне 240 МГц?960 МГц.
3. Анализатор спектра может переключать полосовой фильтр с разрешением от 2,6 кГц до 640 кГц. Цветной дисплей отображает 290 точек сканирования, охватывающих весь низкочастотный и высокочастотный диапазон.
4. Анализатор спектра может быть подключен к ПК через USB, чтобы стать анализатором спектра, управляемым ПК.
5. Это анализатор спектра для аккумуляторных батарей, позволяющий использовать его в портативном режиме не менее 2 часов.
Технические характеристики:
Тип объекта: Анализатор спектра
Корпус из АБС-пластика: приблизительно. 58,7 мм x 91,3 мм x 17,1 мм 2,3 x 4 x 1 дюйм (Исключая протрузии)
Точность частоты: <2 стр/м
Стабильность частоты: <1рр/мин
дисплей: 2,8 дюйма TFT (320 х 240) Резистивный сенсорный экран
Интерфейс USB: Режим связи USB типа C: CDC (последовательный)
Источник питания: USB 5V 150 мА, встроенный аккумулятор емкостью 650 мАч, максимальный зарядный ток 300 мА, время использования 2 часа (Встроенная батарея поставляется)
Как пользоваться:
Технические характеристики режима низкого входного сигнала:
Диапазон входных частот: 100кГц350МГц
Предварительный аттенюатор: 0 дБ31 дБ, шаг 1 дБ ручное и автоматическое затухание входного сигнала
Абсолютный максимальный уровень входного сигнала: +10 дБм без затухания
Уровень урона: +20дБм
Модуляция третьего порядка (ИИП3) Точка перехвата ввода: +15 дБм при затухании 0 дБ
Точка сжатия 1дБ: +2 дБм при затухании 0 дБ
Разрешение детектора питания: 0,5 дБ+1 дБ.
Самый низкий узнаваемый сигнал: 102 дБм при 30 кГц RBW.
Фазовый шум при смещении 100 кГц составляет 90 дБГц, а фазовый шум при смещении 1 МГц составляет 115 дБГц.
При использовании полосы пропускания с разрешением 30 кГц 70 дБ динамический диапазон ответвления отсутствует.
Фильтры разрешения 3, 10, 30, 100, 300, 600 кГц можно выбрать вручную. Автоматически выбирается один из 57 фильтров разрешения.
Разрешение на экране составляет 51, 101, 145 или 290 точек измерения.
При использовании фильтра максимального разрешения скорость сканирования превышает 1000 точек сек.
Автоматически оптимизируйте фактические точки сканирования, чтобы обеспечить охват всего диапазона сканирования, независимо от выбранного разрешения полосы пропускания.
Опция подавления ответвленной линии используется для оценки того, генерируются ли определенные сигналы внутри или фактически существуют во входном сигнале.
Технические характеристики высокого входного режима: (Режим высокого входа - это прием с низким ПЧ, реализованный вторым приемником, без предварительного изображения и паразитных фильтров)
Диапазон входных частот: от 240 МГц до 960 МГц
Входное сопротивление связано с частотой и отклоняется от 50 Ом.
Поскольку фильтр входного диапазона отсутствует, сильные входные сигналы за пределами диапазона от 240 МГц до 960 МГц вызовут искажение сигнала в диапазоне.
Абсолютный максимальный уровень входного сигнала без затухания +10 дБм.
Продукт модуляции третьего порядка (ИИП3) с точкой пересечения входного сигнала 5 дБм.
Точка компрессии 1 дБ находится на уровне 6 дБм без затухания.
Разрешение детектора мощности составляет 0,5 дБ, а линейность частоты +1 дБ.
Абсолютная точность уровня мощности после калибровки уровня мощности составляет + 1 дБ.
Используйте самый слабый различимый сигнал с полосой пропускания 115 дБм на частоте 30 кГц.
Точность частоты равна выбранной полосе пропускания разрешения
При использовании полосы пропускания с разрешением 30 кГц 50 дБ динамический диапазон ответвления отсутствует.
Фильтры разрешения 3, 10, 30, 100, 300, 600 кГц можно выбрать вручную. Автоматически выбирается один из 57 фильтров разрешения.
Дополнительный входной аттенюатор с частотой от 25 дБ до 40 дБ. После включения аттенюатора погрешность уровня мощности увеличивается до +10 дБ.
Разрешение экрана составляет 51, 101, 145 или 290 точек измерения.
При использовании фильтра максимального разрешения скорость сканирования превышает 1000 точек сек.
Автоматически оптимизируйте фактические точки сканирования, чтобы обеспечить охват всего диапазона сканирования, независимо от выбранного разрешения полосы пропускания.
Технические характеристики режима низкого выходного сигнала:
Выходной сигнал синусоидальной формы, гармоники ниже 40 дБ основной гармоники.
Диапазон выходных частот от 100 кГц до 350 МГц (минимальный шаг частоты составляет 312,5 Гц)
Уровень выходного сигнала можно изменять с шагом 1 дБ в диапазоне от 76 дБм до 6 дБм.
Опциональный AM, узкополосный FM и широкополосный выход модуляции или развертки в выбираемом диапазоне частот
(Функция модуляции AM реализуется за счет быстрой смены предварительного аттенюатора, а FM-модуляция реализуется за счет быстрого изменения выходной частоты. Это не стандартная и точная модуляция. Его можно использовать для простых тестов приема рации, но его нельзя использовать в качестве точного эталона)
Технические характеристики режима высокой выходной мощности
Выход квадратной волны
Диапазон выходных частот от 240 МГц до 960 МГц (минимальный шаг частоты 312,5 Гц)
Уровень выходного сигнала можно выбирать с переменным шагом от 38 дБм до +13 дБм. (Более высокое затухание достигается за счет утечки радиочастотного переключателя, и затухание становится больше по мере увеличения частоты, и будет относительно большая ошибка)
Можно выбрать узкополосную FM и широкополосную модуляцию или медленную частотную развертку в выбираемом диапазоне частот (FM-модуляция достигается за счет быстрого изменения выходной частоты, а не стандартной и точной модуляции. Его можно использовать для простого тестирования приема рации, но его нельзя использовать в качестве точного эталона. )
Технические характеристики генератора опорных сигналов (Используется для самопроверки или вывода эталонного тактового сигнала для внешнего оборудования)
Дополнительный выход прямоугольного сигнала, базовое значение составляет 25 дБм, подключен к высокому входному выходу.
Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.
Ограничение
Поскольку при выборе внутренних компонентов tinySA был достигнут тщательный баланс между производительностью и стоимостью, вы должны знать, что tinySA имеет большие ограничения по сравнению с профессиональными анализаторами спектра.
Внутренний фазовый шум устанавливает четкий нижний предел для измерения фазового шума.
Минимальная полоса пропускания 3 кГц делает невозможным разглядеть больше спектральных деталей.
Подавление изображения при высоком входе (от 240 МГц до 960 МГц) очень ограничен, и имеется только один уровень опционального встроенного аттенюатора, что затрудняет различение сложных сигналов.

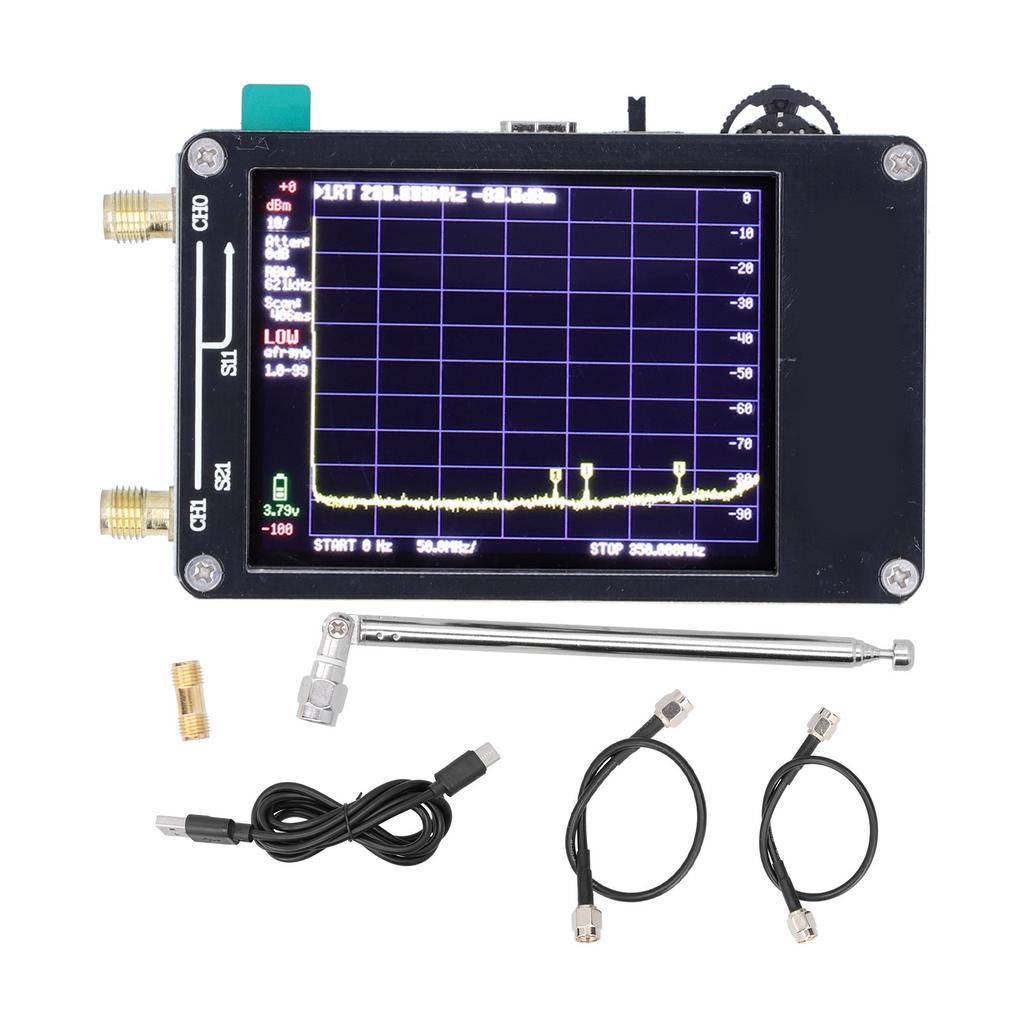

Список пакетов:
1 x Анализатор спектра2 x ВЧ-кабель1 x USB-кабель1 x Разъем1 x АнтеннаАнализатор спектра имеет два входа, высококачественный вход СЧ, ВЧ и УКВ 0,1 МГц?350 МГц, высококачественный вход УВЧ 240 МГц?960 МГц.
Встроенный генератор калибровочных сигналов используется для автоматической самопроверки и калибровки низкого входного сигнала. Когда не используется в качестве анализатора спектра, который можно использовать в качестве генератора сигналов. Синусоидальный выход MF HF VHF составляет 0,1 МГц?350 МГц, выходной сигнал прямоугольной формы UHF находится между
Анализатор спектра может переключать полосовой фильтр с разрешением от 2,6 кГц до 640 кГц. Цветной дисплей отображает 290 точек сканирования, охватывающих весь низкочастотный и высокочастотный диапазон.
Анализатор спектра может быть подключен к ПК через USB, чтобы стать анализатором спектра, управляемым ПК.
Это анализатор спектра для аккумуляторных батарей, позволяющий использовать его в портативном режиме не менее 2 часов.
